Как подсоединить шестирожковую люстру

Соединение шестирожковой люстры требует понимания электрической схемы, правильной подготовки инструментов и соблюдения техники безопасности. Главное — определить количество фаз на потолке (одна или две), чтобы корректно подключить провода и избежать короткого замыкания. В большинстве случаю люстра с шестью рожками подключается к двум клавишам выключателя для зонированного управления светом.

В современных интерьерах шестирожковые люстры остаются популярным решением для освещения гостиных, столовых и просторных прихожих. Они сочетают в себе декоративность и функциональность, обеспечивая достаточный уровень освещённости. Однако установка такого светильника может вызвать затруднения у домашнего мастера, особенно если он сталкивается с этим впервые. Основные вопросы: как разделить лампы на группы, куда подключать фазу и ноль, можно ли использовать люстру с одноклавишным выключателем? В этой статье мы подробно разберём все этапы подключения, типовые схемы, возможные ошибки и способы их устранения.

Принцип работы шестирожковой люстры

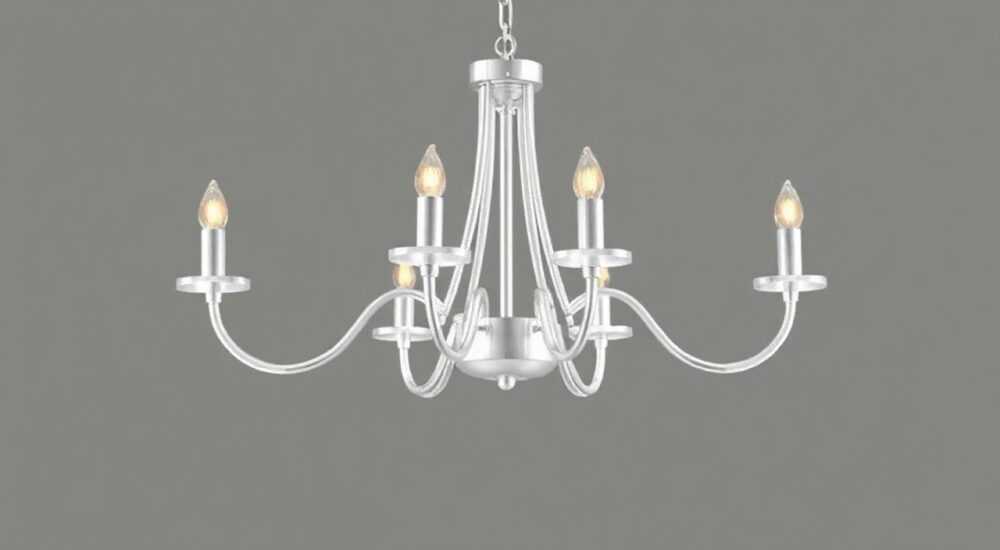

Шестирожковая люстра — это многосекционный светильник, состоящий из шести патронов, каждый из которых рассчитан на одну лампу. Такие люстры могут быть выполнены в различных стилях: классика, хай-тек, модерн, а также иметь дополнительную подсветку. Основная особенность — возможность группировки ламп для создания разных уровней освещения.

Подключение зависит от типа выключателя. Если используется одноклавишный, все шесть ламп будут включаться одновременно. При использовании двухклавишного выключателя лампы делятся на две группы: например, 3+3 или 4+2. Это позволяет включать часть света для вечернего уюта и полный свет при необходимости.

Каждый рожок соединяется проводами с общим блоком питания внутри корпуса люстры. Обычно там уже установлены перемычки или клеммники для удобства монтажа. Понимание внутренней схемы поможет избежать путаницы при подключении к потолочным проводам.

Варианты группировки ламп

При подключении к двухклавишному выключателю важно решить, как распределить лампы. Возможные варианты:

• 3 + 3 — симметричное деление, подходит для круглых или квадратных люстр;
• 4 + 2 — когда основной свет дают четыре лампы, а две добавляют акцент;
• 5 + 1 — редкий вариант, используется для декоративных целей;
• 6 — при подключении к одноклавишнику, все лампы работают вместе.

Выбор схемы зависит от интерьера, высоты потолка и предпочтений пользователя. Например, в гостиной удобнее использовать 3+3, чтобы можно было включать половину света при просмотре телевизора.

Инструменты и материалы для подключения

Для безопасного и качественного подключения понадобятся следующие инструменты и расходные материалы:

• Отвёртка (крестовая и плоская);
• Индикаторная отвёртка или мультиметр для определения фазы;
• Кусачки или бокорезы;
• Клеммные колодки (WAGO, «орехи» или винтовые);
• Изолента или термоусадочные трубки;
• Стремянка или устойчивая подставка.

Не используйте скрутки без дополнительной изоляции — это нарушает правила ПУЭ и создаёт риск перегрева. Современные клеммники обеспечивают надёжный контакт и легко монтируются.

Техника безопасности

Перед началом работ обязательно отключите электропитание на щитке. Проверьте отсутствие напряжения индикаторной отвёрткой. Работайте в резиновых перчатках, если есть сомнения в изоляции. Никогда не подключайте люстру под напряжением — это может привести к удару током или короткому замыканию.

Схемы подключения: одна или две клавиши?

Выбор схемы зависит от количества проводов на потолке. Обычно их три: фаза (L), ноль (N) и заземление (PE). Если выключатель двухклавишный, с потолка идут два фазных провода (L1 и L2), один ноль и земля.

Если на потолке только два провода (фаза и ноль), значит, установлен одноклавишный выключатель. В этом случае шестирожковая люстра будет работать только полностью. Для реализации зонирования потребуется замена выключателя и прокладка дополнительного провода.

Цветовая маркировка проводов

Современные стандарты предусматривают:

• Фаза — коричневый, чёрный или серый;
• Ноль — синий или бело-синий;
• Заземление — жёлто-зелёный.

Однако в старых домах цвета могут не соответствовать нормам. Всегда проверяйте назначение проводов мультиметром.

Пошаговая инструкция по подключению

Процесс подключения шестирожковой люстры состоит из нескольких этапов. Следуйте им строго, чтобы избежать ошибок.

1. Отключите питание. На электрощитке найдите автомат, отвечающий за освещение комнаты, и переведите его в положение «выкл».
2. Снимите старую люстру. Если она была, аккуратно демонтируйте, оставив провода на потолке.
3. Определите назначение проводов. Используйте индикаторную отвёртку: при касании фазы загорится светодиод.
4. Разделите лампы на группы. Внутри люстры объедините провода от трёх патронов в одну группу, от трёх — в другую. Подключите каждую группу к отдельному выходу (для двухклавишного).
5. Подключите к потолочным проводам. Фазные провода (L1, L2) соедините с группами ламп. Нулевой провод — с общим нулём люстры. Заземление (если есть) — к корпусу.
6. Закрепите люстру. Установите на крюк или планку, убедитесь в устойчивости.
7. Включите питание и протестируйте. Проверьте работу обеих клавиш.

Как использовать клеммы WAGO

• Очистите провод от изоляции на 1 см.
• Вставьте в отверстие клеммы до упора.
• Пружина автоматически зафиксирует провод.
• Повторите для всех соединений.

Не соединяйте в одной клемме более двух проводов — это может привести к перегреву.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении люстр. Вот самые частые:

• Перепутаны фаза и ноль. Может привести к тому, что лампа будет «фонить» при выключении. Всегда проверяйте провода перед подключением.
• Объединение фазных проводов от разных клавиш. Это вызывает короткое замыкание при включении. Каждая группа ламп должна подключаться к своей фазе.
• Отсутствие заземления. Если люстра металлическая, заземление обязательно. Игнорирование этого правила повышает риск поражения током.
• Слабая фиксация проводов. Со временем контакт может окислиться, что приведёт к нагреву и пожару.

Экспертное мнение

Она также рекомендует использовать распределительную коробку внутри люстры, если проводка сложная. Это упрощает обслуживание и диагностику в будущем.

Вопросы и ответы

Заключение

Подключение шестирожковой люстры — задача, требующая внимания к деталям, знания электротехники и соблюдения правил безопасности. Успешный монтаж зависит от правильной схемы, качественных материалов и точного следования инструкции. Независимо от того, используете вы одноклавишный или двухклавишный выключатель, главное — чётко разделить цепи и не перепутать фазу с нулём.

• Всегда отключайте питание перед началом работ.
• Определяйте назначение проводов с помощью индикатора или мультиметра.
• Используйте клеммники вместо скруток для надёжного контакта.
• Разделяйте лампы на группы при подключении к двухклавишному выключателю.
• Подключайте заземление к металлическому корпусу люстры.
