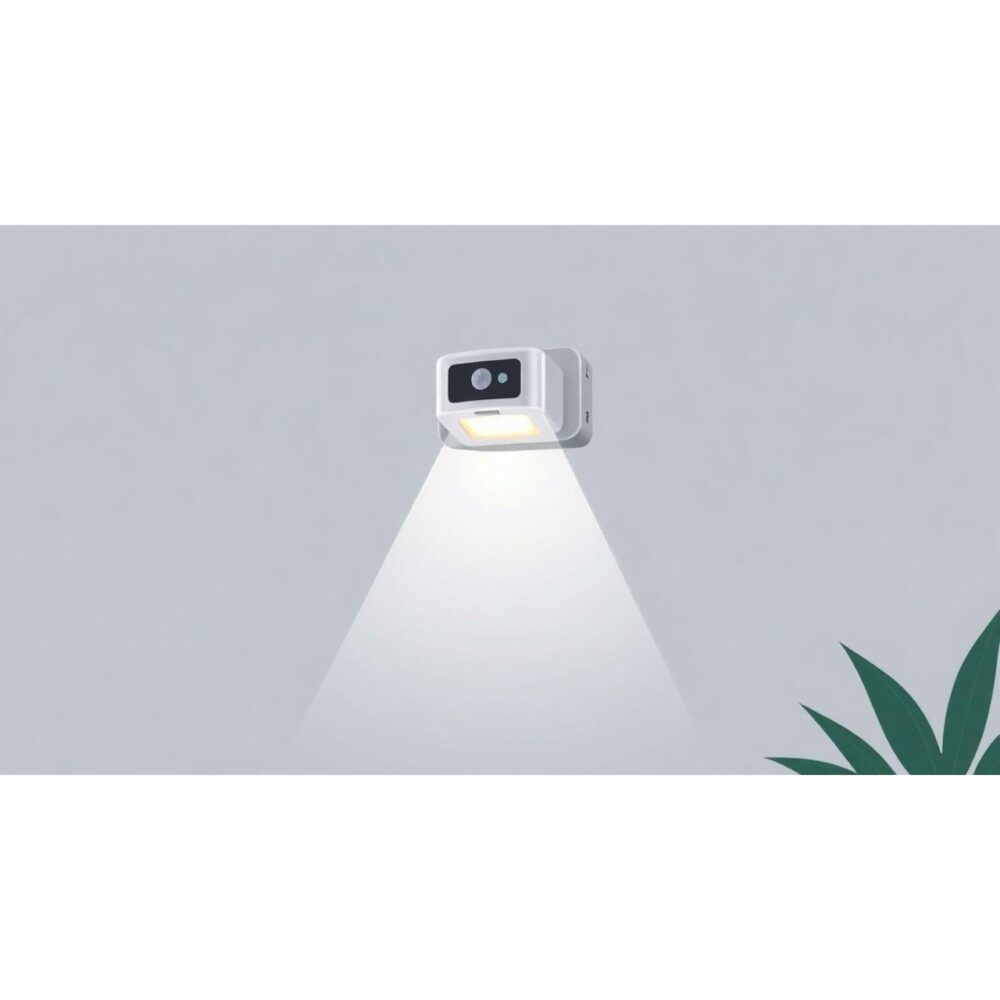

Как подсоединить светильник с датчиком движения
Подключение светильника с датчиком движения — это эффективный способ повысить комфорт, безопасность и энергоэффективность освещения в доме, на улице или в производственном помещении. Такие устройства автоматически включаются при обнаружении движения и отключаются через заданное время, что исключает необходимость поиска выключателя в темноте и предотвращает нецелевое расходование электроэнергии. Процесс установки может показаться сложным, особенно для новичков, но при соблюдении базовых правил электромонтажа и инструкций производителя он доступен даже без профессионального опыта.
Для подключения светильника с датчиком движения важно правильно идентифицировать провода, соблюдать полярность и обеспечить надёжную изоляцию соединений. Рекомендуется использовать клеммные колодки вместо скруток — это безопаснее и долговечнее.
Содержание статьи:
Принцип работы датчика движения
Светильник с датчиком движения объединяет в себе источник света и сенсор, реагирующий на изменение окружающей среды. Основная задача датчика — фиксировать перемещение объектов в зоне контроля и передавать сигнал на включение освещения. После того как движение прекращается, устройство ждёт установленное время и автоматически отключает свет.
Работа датчика основана на различных технологиях: пассивной инфракрасной (PIR), ультразвуковой, микроволновой или комбинированной. Наиболее распространены PIR-датчики, так как они энергоэффективны, недороги и хорошо подходят для бытового использования. Они реагируют на тепло, излучаемое телом человека или животного, и активируются при пересечении лучей в секторе обнаружения.
Угол обнаружения у современных моделей составляет от 90° до 360°, а дальность — от 5 до 12 метров. Некоторые устройства поддерживают настройку чувствительности, времени задержки отключения и уровня освещённости, при котором датчик будет активен. Это позволяет адаптировать работу светильника под конкретные условия эксплуатации.
Полезно знать: Датчики движения могут быть встроенными (в сам светильник) или внешними (устанавливаются отдельно). Внешние варианты дают больше гибкости в размещении, но требуют дополнительных соединений.
Подготовка к подключению
Перед началом монтажа необходимо оценить тип светильника, условия установки и наличие электрического питания. Подключение возможно как в сетях 220 В переменного тока, так и в низковольтных системах (12 В), хотя последние чаще встречаются в декоративной подсветке.
Вам понадобятся следующие инструменты:
- Отвёртки (крестовая и плоская);
- Индикаторная отвёртка или мультиметр;
- Клеммные колодки (Wago или аналоги);
- Изолента или термоусадочные трубки;
- Перфоратор (при необходимости крепления в бетон).
Также важно отключить питание на распределительной коробке или автомате. Это обязательное правило безопасности. Убедитесь, что напряжение отсутствует, проверив цепь индикатором.
Осмотрите маркировку на корпусе светильника или датчика. Обычно указаны три основных контакта:
- L (фаза) — входящий провод от сети;
- N (нуль) — нейтральный провод;
- L (выход) — фаза, идущая к лампе.
Некоторые модели имеют дополнительные клеммы для подключения нескольких светильников или ручного управления.
«Всегда используйте клеммные соединения вместо скруток. Они обеспечивают стабильный контакт, снижают риск перегрева и соответствуют требованиям ПУЭ.» — Алексей Петров, электромонтёр 5-го разряда, 18 лет опыта
Схемы подключения
Существует несколько способов подключения светильника с датчиком движения. Выбор зависит от типа устройства, места установки и желаемого режима работы.
Базовая схема: датчик + светильник
Наиболее простой и распространённый вариант — когда датчик встроен в светильник. В этом случае подключение сводится к подаче фазы и нуля на соответствующие клеммы.
- Отключите питание на щитке.
- Подведите фазу (L) и нуль (N) к клеммам датчика.
- Фазный выход с датчика (часто обозначен как L или Load) подключите к светильнику.
- Нуль от источника питания подключите напрямую к светильнику.
- Проверьте изоляцию всех соединений.
- Включите питание и протестируйте работу.
Схема с выключателем
Если вы хотите иметь возможность ручного отключения света, можно подключить обычный выключатель. Он монтируется в разрыв фазы перед датчиком. В положении «выключено» питание на датчик не подаётся, и светильник не работает. Это удобно, например, ночью, если датчик реагирует на животных.
Полезно знать: При использовании выключателя убедитесь, что он полностью разрывает цепь. Полувыключенное состояние может привести к мерцанию светильника или выходу датчика из строя.
Подключение нескольких светильников
Если нужно осветить большую территорию, можно подключить несколько светильников к одному датчику. Главное условие — суммарная мощность нагрузки не должна превышать максимально допустимую для датчика (обычно 500–1000 Вт).
Тип лампы |
Макс. количество (при 60 Вт каждая) |
Рекомендации |
|---|---|---|
Лампа накаливания |
8 шт. (480 Вт) |
Не превышайте 90% от макс. нагрузки |
LED-лампа (эквивалент 60 Вт) |
до 50 шт. (при 9 Вт) |
Учитывайте пусковые токи |
Галогенная лампа |
7–8 шт. |
Требуется хороший теплоотвод |
Все светильники подключаются параллельно: фаза от датчика идёт ко всем, нуль — общий.
Монтаж и настройка
Правильная установка датчика — залог его эффективной работы. Размещайте устройство на высоте 2–2,5 метра, чтобы зона обнаружения была оптимальной. Избегайте направления датчика на источники тепла (батареи, кондиционеры), окна и вентиляторы — это может вызывать ложные срабатывания.
После монтажа выполните базовую настройку:
- Время задержки (Time): от 5 секунд до 15 минут. Для уличного освещения достаточно 1–2 минут.
- Чувствительность (Sensitivity): регулирует радиус действия. На улице выставляйте максимум, внутри помещения — среднее значение.
- Освещённость (Lux): задаёт порог, при котором датчик начнёт работать. Например, только в темноте (ниже 10 Лк).
Протестируйте работу: пройдите в зоне видимости, убедитесь, что свет включается и выключается с нужной задержкой. При необходимости скорректируйте угол наклона корпуса.
Для уличных моделей проверьте степень защиты (IP). Минимальный показатель — IP44, но лучше выбирать IP65 и выше, особенно в регионах с частыми дождями и снегами.
«Перед финальной фиксацией корпуса сделайте пробный запуск. Иногда после закручивания крышки чувствительность меняется из-за изменения положения сенсора.» — Марина Соколова, инженер-электрик, SmartHome Lab
Частые ошибки и их решение
Даже при чётком следовании инструкции могут возникнуть проблемы. Ниже — самые распространённые ошибки и пути их устранения.
- Светильник не включается: проверьте наличие фазы на входе, правильность подключения проводов, целостность лампы. Убедитесь, что уровень освещённости ниже порога Lux.
- Частые ложные срабатывания: причиной могут быть животные, движение листвы, нагревательные приборы. Уменьшите чувствительность или переустановите датчик.
- Свет не отключается: возможна неисправность реле или залипание контактов. Проверьте время задержки — возможно, оно выставлено на максимум.
- Мерцание лампы: характерно для LED-ламп с плохим драйвером. Используйте лампы с маркировкой «для датчиков движения» или добавьте шунтирующий резистор.
Проблема |
Возможная причина |
Решение |
|---|---|---|
Нет реакции на движение |
Неправильная ориентация, низкая чувствительность |
Настройте угол и Sensitivity |
Свет горит постоянно |
Ошибка в схеме, неисправность датчика |
Проверьте подключение, замените датчик |
Слишком короткое время работы |
Низкое значение Time |
Увеличьте задержку в настройках |
Не работает в светлое время |
Высокое значение Lux |
Снизьте порог освещённости |
Полезно знать: Некоторые датчики имеют функцию «Test mode» — она позволяет временно отключить порог освещённости для тестирования в любое время суток.
Экспертное мнение
«Сегодня всё больше людей переходят на автоматизированное освещение. По данным Ассоциации «Ростехкомплектавтоматика», рынок умных датчиков в России растёт на 25% в год. Уже к 2027 году каждый третий новый светильник будет оснащён сенсором движения.» — Дмитрий Кузнецов, руководитель отдела исследований, ЭнергоТех Консалтинг
По его словам, ключевые преимущества таких систем — экономия энергии (до 70% при правильной эксплуатации) и повышение безопасности. Например, автоматическое включение света во дворе отпугивает злоумышленников.
Дмитрий также рекомендует обращать внимание на совместимость. «Не все датчики одинаково хорошо работают с LED-лампами. Обязательно проверяйте в спецификациях, поддерживается ли нагрузка с низким энергопотреблением. Также стоит рассмотреть модели с Wi-Fi — они позволяют управлять светом через смартфон и интегрировать в системы «умного дома»».
Вопросы и ответы
Можно ли подключить датчик движения к люстре?
Да, при условии, что суммарная мощность ламп не превышает допустимую нагрузку датчика. Для люстр с большим количеством ламп рекомендуется использовать промежуточное реле.
Почему датчик срабатывает ночью, но не работает днём?
Это нормально, если включена функция Lux. Датчик активен только при низкой освещённости. Если нужно, чтобы он работал круглосуточно, установите порог Lux на максимум.
Подойдёт ли датчик для ванной комнаты?
Да, но выбирайте модель с высокой защитой от влаги (IP65 и выше) и установите её в месте, где нет прямого попадания воды. Также учтите, что пар может вызывать ложные срабатывания.
Как продлить срок службы датчика?
Регулярно очищайте сенсор от пыли и паутины, избегайте перегрева, используйте качественные лампы. Не устанавливайте рядом с источниками тепла и вибраций.
Можно ли установить датчик на улице зимой?
Да, большинство уличных моделей рассчитаны на работу при температуре от –25 °C до +40 °C. Убедитесь, что корпус герметичен, а кабельные вводы надёжно закрыты.
Заключение
Подключение светильника с датчиком движения — это практичное решение, сочетающее удобство, безопасность и энергосбережение. При правильной установке и настройке такое устройство работает автономно, не требуя постоянного внимания. Главное — соблюдать правила электробезопасности, правильно выбрать схему подключения и учесть особенности эксплуатации.
Автоматизация освещения уже не является роскошью — это доступный и оправданный шаг для любого дома. Современные технологии делают процесс установки простым, а результат — заметным уже в первый день использования.
- Всегда отключайте питание перед монтажом.
- Используйте клеммные соединения вместо скруток.
- Настройте параметры Time, Lux и Sensitivity под свои условия.
- Выбирайте степень защиты IP в зависимости от места установки.
- Проверяйте совместимость с типом ламп, особенно для LED.
