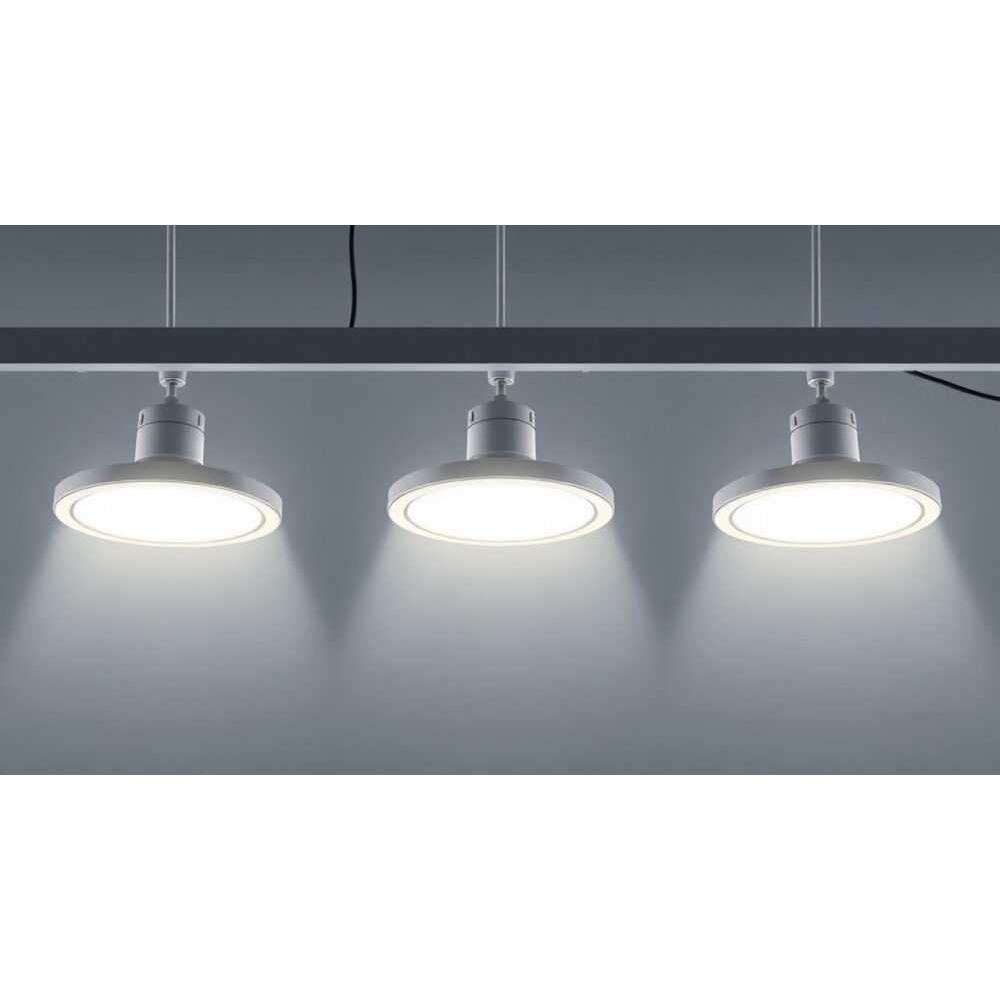

Как подсоединить светодиодные светильники на 220 вольт

Светодиодные светильники на 220 вольт — это современное, энергоэффективное и долговечное решение для освещения жилых, офисных и промышленных помещений. В отличие от ламп накаливания или люминесцентных аналогов, они потребляют до 80% меньше электроэнергии и служат в разы дольше. Однако подключение таких приборов требует понимания базовых принципов электротехники: правильный монтаж обеспечивает не только стабильную работу, но и безопасность эксплуатации.

Подключение кажется простым, но даже небольшая ошибка может привести к выходу светильника из строя, короткому замыканию или поражению током. Многие пользователи не учитывают особенности конструкции LED-устройств: хотя они рассчитаны на 220 В, внутри них установлены драйверы или резисторы, преобразующие напряжение. Неправильная схема подключения, использование повреждённой проводки или игнорирование заземления могут свести на нет все преимущества технологии. Кроме того, выбор между последовательным и параллельным соединением нескольких светильников влияет на надёжность всей системы.
В этой статье мы подробно разберём, как правильно подключить светодиодные светильники на 220 В, какие инструменты и материалы понадобятся, какие ошибки чаще всего допускают новички и как их избежать. Рассмотрим различные схемы подключения, требования к электропроводке и нормам ПУЭ, а также практические рекомендации по монтажу в разных условиях — от квартиры до производственного цеха.

Особенности светодиодных светильников на 220 В

Светодиодные светильники, рассчитанные на напряжение 220 В, внешне могут ничем не отличаться от обычных потолочных или настенных ламп. Однако внутри них находится сложная система: матрица светодиодов, драйвер (источник питания), радиатор охлаждения и оптическая часть. Драйвер — ключевой элемент: он преобразует переменное напряжение сети в постоянное, необходимое для работы LED-чипов. Без него светодиоды быстро выйдут из строя из-за перепадов напряжения.
Существуют два типа LED-светильников:

• Со встроенным драйвером — готовы к подключению напрямую к 220 В. Чаще используются в быту.
• Без драйвера (например, LED-панели) — требуют внешнего источника питания. Применяются в промышленных и коммерческих проектах.

При выборе важно проверять маркировку на корпусе: наличие обозначения «AC 220–240 В» говорит о возможности прямого подключения. Также стоит обратить внимание на класс защиты — IP20 подходит для сухих помещений, IP44 и выше — для ванной, кухни или улицы.

Принцип работы и устройство

Когда вы подаёте 220 В на светильник, ток проходит через драйвер, который снижает напряжение до безопасного уровня (обычно 12–48 В постоянного тока) и стабилизирует ток. Это критически важно, так как светодиоды чувствительны к колебаниям тока. Даже кратковременный всплеск может вызвать их деградацию.
Светодиоды излучают свет за счёт рекомбинации электронов и дырок в полупроводнике. Этот процесс почти не выделяет тепла, но всё же часть энергии преобразуется в тепло, поэтому качественные светильники оснащаются алюминиевыми радиаторами. Их эффективность напрямую влияет на срок службы — перегрев сокращает его на 30–50%.

Необходимые инструменты и материалы

Перед началом работ подготовьте комплект инструментов и расходных материалов. Это сэкономит время и повысит безопасность.

• Отвёртки (крестовые и плоские), лучше с изолированными ручками.
• Индикаторная отвёртка или мультиметр для определения фазы.
• Кусачки и stripper для зачистки проводов.
• Клеммы WAGO или винтовые зажимы для соединения проводов.
• Изолента или термоусадочные трубки.
• Стремянка или устойчивая подставка (если монтаж на потолке).

Из материалов потребуются:

• Сам светильник и монтажная планка (если предусмотрена).
• Провода нужного сечения (не менее 1,5 мм² для бытовых светильников).
• Подрозетник или крепёжная площадка (в зависимости от типа установки).
• Автоматический выключатель (если требуется отдельная линия).

Выбор клемм и соединителей

WAGO — самый популярный выбор для быстрого и безопасного соединения. Они бывают рычажными и пружинными, подходят для меди и алюминия. Преимущество — возможность подключения без инструмента, просто вставляете зачищенный провод.
Альтернатива — винтовые клеммники, более дешёвые, но требуют аккуратности: недозатянутый винт вызывает нагрев, перетянутый — повреждает жилу.

Как подключить светодиодный светильник в квартире: пошаговая инструкция

Монтаж начинается с отключения питания. Найдите автомат, отвечающий за комнату, и переведите его в положение «выкл». Проверьте отсутствие напряжения индикаторной отвёрткой.

1. Подготовьте место установки. Если это потолочный светильник, определите, где будет располагаться монтажная коробка. При необходимости закрепите подрозетник.
2. Заведите провода. Подведите фазу (L), ноль (N) и, если есть, заземление (PE) к месту крепления светильника. Зачистите концы на 1–1,5 см.
3. Закрепите основание. Зафиксируйте монтажную планку или кронштейн светильника дюбелями или саморезами.
4. Подключите провода. Сопоставьте провода светильника с сетевыми: коричневый (фаза) к L, синий (ноль) к N, жёлто-зелёный (земля) к PE. Соедините через клеммы.
5. Установите светильник. Аккуратно поместите корпус на основание и зафиксируйте декоративной крышкой или винтами.
6. Включите питание и проверьте работу. Если светильник не загорелся, отключите автомат и перепроверьте соединения.

Подключение через выключатель

Если светильник управляется выключателем, фаза подаётся на него, а с него — уже на светильник. Это правило безопасности: при выключении разрывается именно фаза, а не ноль. В противном случае даже при выключенном свете на патроне остаётся потенциал, что опасно при обслуживании.
Схема:

• Фаза (L) → вход на выключатель → выход с выключателя → фаза светильника.
• Ноль (N) → напрямую к нулевому контакту светильника.
• Земля (PE) → к корпусу (если предусмотрен).

Распространённые схемы подключения

Выбор схемы зависит от количества светильников, типа управления и условий эксплуатации.

Параллельное соединение

Каждый светильник подключается отдельно к общей линии. Это наиболее надёжный способ: при выходе одного из строя остальные продолжают работать.
Преимущества:

• Независимость работы светильников.
• Стабильное напряжение на каждом.
• Легко масштабировать систему.

Недостаток — больше проводов и сложнее монтаж.

Последовательное соединение

Фаза идёт от одного светильника к другому. Используется редко, только если светильники рассчитаны на такое подключение (например, гирлянды).
Минусы:

• При выходе одного светильника — вся цепь гаснет.
• Напряжение делится между приборами, что может вызвать недостаточную яркость.

Подключение группы через распределительную коробку

Идеальный вариант для точечных светильников. Все провода сводятся в одну коробку, где выполняются соединения.
Пример:

• Фаза с автомата → вход в коробку → разводится на все светильники через клеммы.
• Ноль и земля — аналогично.
• Управление — через одноклавишный или двухклавишный выключатель.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера иногда допускают просчёты. Вот самые распространённые:

• Подключение под нагрузкой. Работа без отключения питания — главная причина травм. Всегда проверяйте напряжение мультиметром.
• Перепутаны фаза и ноль. Может не повлиять на работу, но создаст опасность при замене лампы. Фаза должна идти на центральный контакт патрона.
• Отсутствие заземления. Особенно важно для металлических корпусов. Без заземления при пробое изоляции корпус может оказаться под напряжением.
• Перегрузка линии. Подключение слишком большого количества светильников на одну линию приводит к перегреву проводки. Максимум для 1,5 мм² — около 3,5 кВт (примерно 35 светодиодных ламп по 10 Вт).
• Использование некачественных клемм. Дешёвые китайские аналоги WAGO могут оплавляться. Выбирайте сертифицированные изделия.

Требования ПУЭ и правила безопасности

Правила устройства электроустановок (ПУЭ) — главный документ для всех электромонтажных работ. Для подключения светильников актуальны следующие пункты:

• Пункт 6.1.38: запрещено использовать скрутки без дополнительной изоляции и фиксации.
• Пункт 7.1.52: осветительные сети должны быть защищены автоматами с номиналом не более 16 А при сечении провода 1,5 мм².
• Пункт 1.7.79: металлические корпуса светильников подлежат заземлению.
• Пункт 2.1.43: высота установки светильников в жилых помещениях — не менее 2,5 м от пола.

Также важно учитывать условия эксплуатации:

• В ванных комнатах — только светильники с IP44 и выше.
• На улице — степень защиты не ниже IP65.
• В детских — без острых углов и с возможностью регулировки яркости.

Экспертное мнение

По его словам, растёт количество случаев, когда пользователи подключают LED-светильники без учёта совместимости с диммерами. Это приводит к мерцанию, шуму и преждевременному выходу из строя. «Если хотите регулировку яркости — берите диммируемые светильники и совместимые диммеры. Проверяйте маркировку: значок диммирования и список совместимых контроллеров», — добавляет эксперт.

Вопросы и ответы

Заключение

Подключение светодиодных светильников на 220 В — задача, доступная даже начинающему домашнему мастеру, при условии соблюдения техники безопасности и норм ПУЭ. Главное — использовать качественные материалы, правильно соединять провода и не пренебрегать заземлением. Параллельное подключение обеспечивает максимальную надёжность, а применение современных клемм WAGO упрощает монтаж и повышает долговечность соединений.

• Всегда отключайте питание перед монтажом и проверяйте отсутствие напряжения.
• Подключайте фазу через выключатель, ноль — напрямую.
• Используйте клеммы вместо скруток — это требование ПУЭ.
• Обеспечьте заземление для металлических корпусов.
• Выбирайте светильники с подходящей степенью защиты IP в зависимости от помещения.
