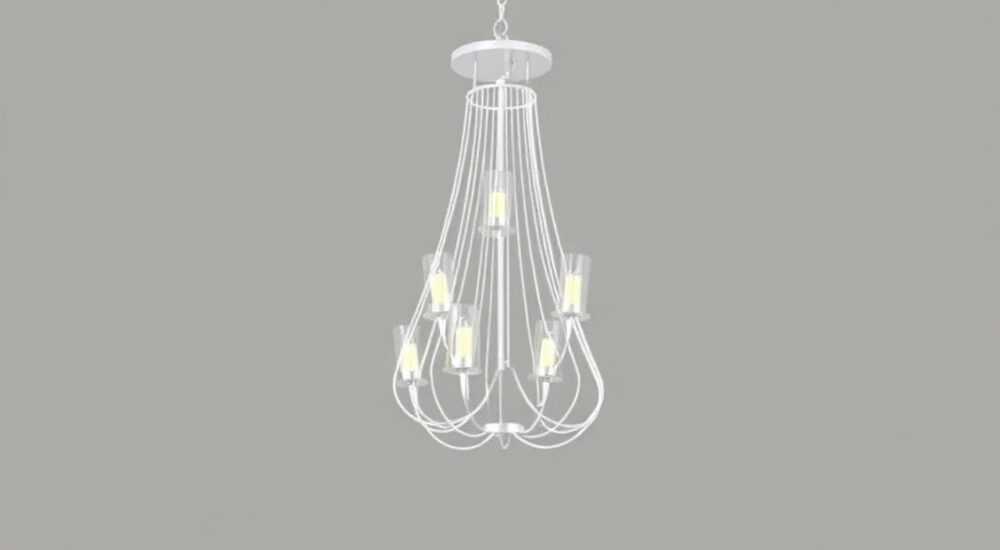

Как подцепить провода на люстре

Подключение проводов к люстре — процесс, требующий внимательности и соблюдения правил электробезопасности. Главное — правильно определить фазу, ноль и заземление, а затем соединить их с соответствующими контактами на светильнике. Ошибки при подключении могут привести к короткому замыканию, выходу из строя оборудования или даже поражению током.

С каждым годом растёт популярность самостоятельного ремонта и установки осветительных приборов. Люди стремятся обновить интерьер, повысить энергоэффективность или просто заменить старую люстру на современную модель. Однако даже опытные домашние мастера иногда сталкиваются с трудностями при подключении проводов. Проблема усугубляется тем, что в разных помещениях разная разводка: где-то два провода, где-то три, а в новых домах уже предусмотрено заземление. Кроме того, современные люстры могут иметь сложную систему управления — диммеры, пульты, Wi-Fi-модули. Всё это требует чёткого понимания принципов электромонтажа.

В этой статье мы детально разберём, как подключить провода на люстре любого типа — от простой однорожковой до многоуровневой потолочной конструкции с LED-подсветкой. Вы узнаете, как определить фазу и ноль, какие инструменты понадобятся, как избежать типичных ошибок и какие способы соединения считаются самыми надёжными. Также рассмотрим особенности подключения люстр к двойным и тройным выключателям, а также модели с заземлением и без него.

Как определить фазу и ноль на потолке

Перед началом монтажа необходимо точно знать, какой из проводов на потолке является фазой, а какой — нулевым. Это критически важно для безопасного подключения люстры. В большинстве случаев в распределительной коробке на потолке вы найдёте два или три провода: один всегда ноль (N), второй — фаза (L), третий — заземление (PE).

Для определения фазы используйте индикаторную отвёртку или мультиметр. Индикаторная отвёртка — простой и доступный инструмент. При контакте с фазным проводом загорается светодиод. Поднесите её к оголённому концу каждого провода. Тот, на котором загорится индикатор, и есть фаза. Ноль не будет давать сигнала.

Если используется мультиметр, переведите его в режим измерения переменного напряжения (до 250–750 В). Один щуп подключите к предполагаемой фазе, второй — к нулю или к заземлению. Если прибор покажет значение около 220 В — значит, вы нашли фазу. Этот способ точнее, особенно если проводка выполнена в старом доме с нестандартной цветовой маркировкой.

Если вы не уверены в своих силах, лучше вызвать электрика. Ошибка в определении фазы может привести к тому, что люстра будет работать, но при замене лампочки останется под напряжением — это крайне опасно.

Шаги для безопасной проверки

1. Отключите автомат на щитке, отвечающий за освещение в комнате.
2. Снимите крышку с распределительной коробки на потолке.
3. Аккуратно разведите провода, чтобы исключить случайное касание.
4. Включите автомат и проверьте каждый провод индикаторной отвёрткой.
5. Пометьте фазу изолентой или термоусадкой.
6. Снова отключите питание перед подключением люстры.

Инструменты и материалы для работы

Чтобы подключить люстру, вам понадобится минимальный набор инструментов. Главное — работать аккуратно и использовать качественные расходники. Вот список необходимого:

• Индикаторная отвёртка или мультиметр;
• Кусачки или бокорезы;
• Отвёртка (крестовая и плоская);
• Изолента или термоусадочные трубки;
• Клеммные колодки (WAGO или другой бренд);
• Стремянка или устойчивая подставка;
• Перчатки диэлектрические (по возможности).

Особое внимание уделите клеммным колодкам. Они позволяют быстро и безопасно соединять провода без скруток. Популярны колодки WAGO — они используют пружинные зажимы, обеспечивают надёжный контакт и подходят для медных проводов сечением 1–2,5 мм².

Подключение люстры с двумя проводами

Самый простой случай — когда на потолке два провода (фаза и ноль), а на люстре тоже два контакта. Такие модели часто встречаются в старых квартирах или в простых светильниках. Подключение выполняется по принципу «один к одному».

Сначала отключите питание. Затем снимите защитную гильзу с проводов на люстре и оголите концы на 1–1,5 см. Соедините фазу с фазой, ноль с нулём с помощью клеммной колодки. Не перепутайте! Если вы ошибётесь, люстра всё равно будет работать, но при замене лампы цоколь может оказаться под напряжением.

После соединения аккуратно уложите провода в монтажную cupу или корпус крепления. Закрепите люстру на крюке или планке. Только после этого можно включить автомат и проверить работу.

Пример подключения

• Потолок: коричневый провод — фаза, синий — ноль.
• Люстра: белый — фаза, синий — ноль.
• Соединяем: коричневый → белый, синий → синий.

Работа с трёхжильной проводкой: фаза, ноль, заземление

В новых домах и при капитальном ремонте обязательным элементом является заземление. На потолке вы увидите три провода: фаза (L), ноль (N) и защитное заземление (PE, жёлто-зелёный). Если ваша люстра имеет металлический корпус, она должна быть заземлена.

На самой люстре заземляющий провод обычно выходит от корпуса или рамы и имеет жёлто-зелёную изоляцию. Его нужно соединить с таким же проводом на потолке. Если на светильнике нет заземления (например, пластиковая модель), жёлто-зелёный провод на потолке просто изолируется — он не подключается.

Правила подключения

1. Фаза (коричневый/чёрный) → фаза на люстре.
2. Ноль (синий) → ноль на люстре.
3. Заземление (жёлто-зелёный) → заземление на корпусе люстры.

Соединение проводов: методы и нормы безопасности

Существует несколько способов соединения проводов: скрутка, пайка, болтовое соединение и клеммные колодки. По требованиям ПУЭ (Правила устройства электроустановок), скрутка без дополнительной фиксации запрещена.

Клеммные колодки — самый современный и безопасный способ. Они обеспечивают надёжный контакт, не требуют специальных навыков и легко монтируются. WAGO, Legrand, Schneider Electric — проверенные бренды.

Особенности подключения многорожковых люстр

Многорожковые люстры (3, 5, 8 и более плафонов) часто подключаются к двух- или трёхклавишным выключателям. Это позволяет включать группы ламп по отдельности — например, сначала две, потом ещё три.

На потолке в этом случае будет две или три фазы (L1, L2), одна нейтраль и заземление. На люстре провода группируются: одна общая нейтраль, а фазные провода разделены по группам.

Схема подключения к двухклавишному выключателю

• Общий ноль (синий) — соединяется со всеми синими проводами люстры.
• Фаза 1 (L1) — подключается к первой группе ламп (например, 3 рожка).
• Фаза 2 (L2) — ко второй группе (2 рожка).

Перед подключением внимательно изучите инструкцию к люстре. Обычно производитель указывает, как сгруппированы лампы. Если инструкции нет — можно прозвонить цепь мультиметром.

Частые ошибки и как их избежать

• Не отключили питание. Самая опасная ошибка. Всегда выключайте автомат!
• Перепутали фазу и ноль. Может привести к поражению током при обслуживании.
• Использовали скрутку без изоляции. Риск короткого замыкания.
• Не подключили заземление на металлической люстре. Угроза удара током при пробое.
• Подключили все фазы к одной клавише. Групповое управление не работает.

Экспертное мнение

Вопросы и ответы

Заключение

Подключение проводов на люстре — задача, которая по силам любому домашнему мастеру, если соблюдать правила электробезопасности и использовать правильные инструменты. Главное — не торопиться, проверять каждый шаг и никогда не работать под напряжением.

Современные технологии, такие как клеммные колодки и светодиодные источники света, значительно упрощают процесс монтажа. Однако базовые знания о фазе, нуле и заземлении остаются ключевыми. Правильно подключенная люстра прослужит долго, будет безопасной и создаст комфортную атмосферу в доме.

• Всегда отключайте питание перед работой.
• Определяйте фазу с помощью индикатора, а не по цвету.
• Используйте клеммные колодки вместо скруток.
• Подключайте заземление на металлических люстрах.
• Проверяйте работу поэтапно, особенно при групповом управлении.
