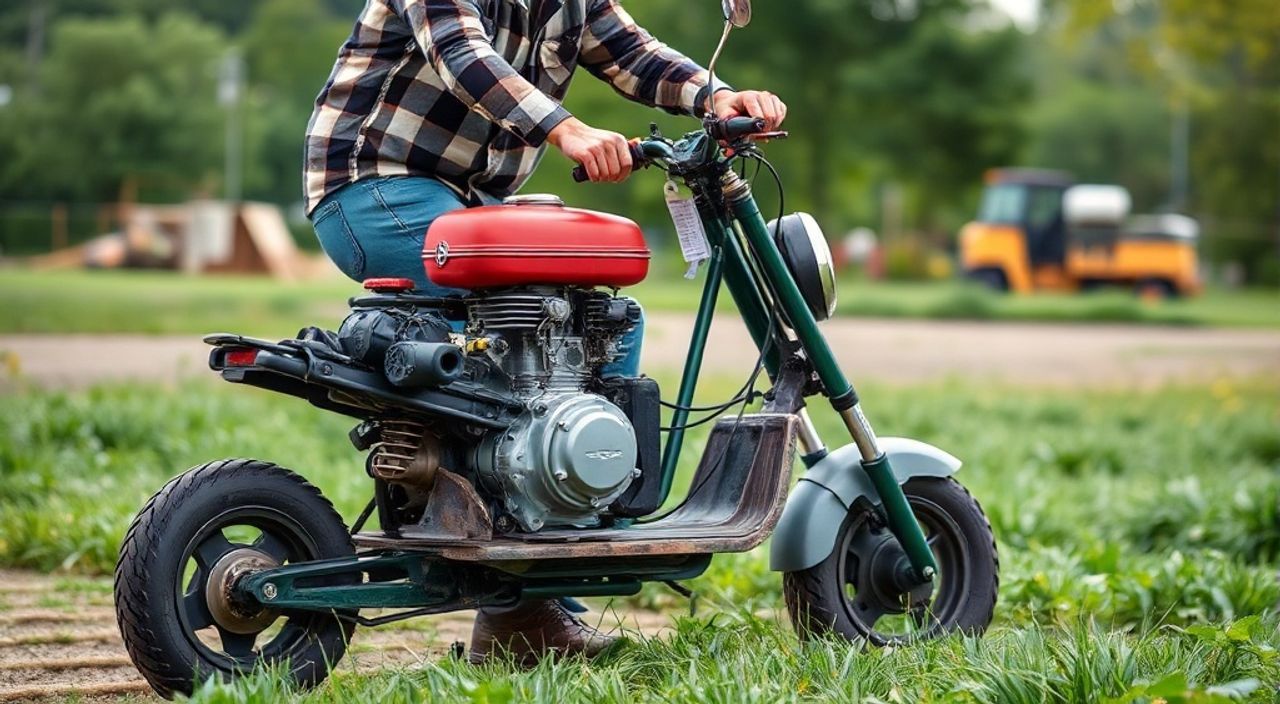

Как поставить двигатель от мотоблока на мотороллер муравей своими руками

В современных условиях, когда ремонт и модернизация техники становятся не просто экономически выгодными, а часто единственно возможными решениями, многие владельцы мотороллеров «Муравей» сталкиваются с проблемой выхода из строя штатного двигателя. Вместо покупки дорогого нового мотора или утилизации техники, опытные мастера находят оптимальный выход — установку двигателя от мотоблока. Этот подход позволяет не только восстановить работоспособность мотороллера, но и значительно повысить его надёжность, тяговую мощность и ресурс. При этом двигатель от мотоблока, особенно от моделей типа «Фермер», «Нева» или «Агро», обладает прочной конструкцией, простотой обслуживания и доступностью запчастей. Главное — правильно подобрать модель, адаптировать крепления и настроить трансмиссию.

Почему именно двигатель от мотоблока?

Мотороллер «Муравей» — легендарная советская машина, выпускавшаяся с 1970-х по 1990-е годы. Его конструкция проста, но хрупка: штатные двигатели, как правило, двухтактные, с низкой надёжностью и коротким сроком службы. Когда мотор выходит из строя, найти оригинальную замену практически невозможно — запчасти исчезли с рынка, а новые аналоги стоят дороже самого мотороллера. Именно здесь на помощь приходит двигатель от мотоблока. Эти агрегаты, особенно четырёхтактные, созданы для длительной эксплуатации в тяжёлых условиях: высокий крутящий момент, прочный блок цилиндров, надёжная система охлаждения и простота ремонта — всё это делает их идеальными кандидатами для замены.

Представьте: вы едете по грунтовой дороге, и вдруг мотор вашего «Муравья» начинает троить, теряет мощность, а затем и вовсе глохнет. Если на борту стоит штатный мотор — вы остались без транспорта. А если установлен двигатель от мотоблока — вы можете остановиться, открутить одну гайку, проверить свечу, промыть карбюратор и через 20 минут снова ехать. Такая простота и живучесть — главные преимущества.

Как выбрать подходящий двигатель от мотоблока

Не все двигатели от мотоблоков подходят для установки на «Муравья». Критерии выбора — мощность, габариты, тип охлаждения, тип привода и расположение выходного вала. Оптимальными считаются четырёхтактные моторы мощностью 4–6 л.с. с горизонтальным валом и редуктором на выходе. Наиболее популярные модели:

— ДМ-1 (Двигатель Мотоблочный-1) — 4 л.с., 168 см³, воздушное охлаждение, выходной вал с фланцем.
— МБ-2 — 5 л.с., 170 см³, надёжный чугунный блок, идеален для ручной сборки.
— МБ-5 — 6 л.с., с встроенным редуктором, но требует доработки под осевое расположение.
— МБ-6 — 7 л.с., мощный, но тяжёлый — подходит только для усиленной рамы.

Избегайте двигателей с вертикальным валом — они требуют сложных зубчатых передач, а это снижает КПД и увеличивает риск поломки. Также не берите двухтактные моторы — они требуют смеси масла с бензином, что несовместимо с системой смазки «Муравья».

Подготовка и инструменты для работы

Перед началом работ подготовьте не только двигатель, но и весь необходимый инструмент. Попытка собрать систему без правильных инструментов — путь к повреждению деталей и потере времени. Вам понадобятся:

— Комплект гаечных ключей (от 8 до 19 мм);
— Набор головок с трещоткой;
— Динамометрический ключ (желательно);
— Молоток, зубило, плоскогубцы;
— Сварочный аппарат (если будете делать переходную пластину);
— Уровень, рулетка, маркер;
— Набор свёрл по металлу;
— Монтажные скобы, болты М8 и М10 с гайками;
— Термостойкий герметик и армированные шланги.

Также подготовьте рабочее место: чистое, хорошо освещённое, с доступом к электропитанию. Работайте в перчатках и очках — даже мелкие осколки металла могут причинить серьёзный вред.

Снятие штатного двигателя мотороллера

Перед тем как устанавливать новый мотор, нужно аккуратно демонтировать старый. Начните с отключения аккумулятора и сливания топлива. Снимите бак, бензопровод, воздушный фильтр и глушитель. Затем открутите крепления двигателя к раме — обычно это 4 болта, расположенных по углам. Не забудьте снять тросы газа и сцепления.

Теперь аккуратно отсоедините трансмиссию. На «Муравье» она соединяется с мотором через шлицевую муфту. Используйте съёмник или осторожно постучите молотком через деревянную проставку — не бейте напрямую по валу. После снятия двигателя осмотрите раму: если есть трещины или деформации — их нужно устранить до установки нового мотора. Проверьте состояние подшипников и шестерён трансмиссии — если они изношены, замените их сразу.

Изготовление переходной пластины

Самая сложная и ответственная часть всей работы — создание переходной пластины. Штатный двигатель «Муравья» крепится к раме по схеме с четырьмя точками, а двигатель от мотоблока имеет совершенно иное расположение крепёжных отверстий. Решение — изготовить стальную пластину толщиной 3–5 мм из листа 08Х18Н10 или стали 20.

План действий:

1. Наложите двигатель на лист стали и обведите контуры крепёжных отверстий.
2. Сверьте с местами крепления на раме мотороллера — найдите совпадающие точки.
3. Сделайте разметку под болты М8 или М10.
4. Высверлите отверстия с помощью сверлильного станка — вручную не получится без перекоса.
5. Проточите отверстия под шайбы, чтобы не повредить резьбу.
6. Установите пластину на раму, прижмите и проверьте, нет ли люфта.

Пластину можно сварить к раме, но лучше оставить возможность снятия — для будущего обслуживания. Убедитесь, что плоскость пластины строго перпендикулярна оси вала — иначе возникнут вибрации и разрушение подшипников.

Адаптация трансмиссии и привода

Трансмиссия «Муравья» рассчитана на малую мощность — около 2–3 л.с. Двигатель от мотоблока выдаёт 4–7 л.с. — это вдвое больше. Поэтому штатная передача не справится — будет быстро изнашиваться или сломается. Есть два пути:

1. Сохранить штатную трансмиссию — но с заменой ведомой звездочки на более крупную (до 40 зубьев) и заменой цепи на усиленную (630 или 530). Плюс — дешевле, минус — снижает КПД.
2. Установить редуктор от мотоблока — если двигатель имеет редуктор (например, МБ-5), его можно использовать как промежуточный узел. Это сложнее, но надёжнее.

Для первого варианта потребуется:

— Снять ведомую звездочку с коробки передач;
— Заменить её на звёздочку с 36–40 зубьями;
— Установить усиленную цепь с замковыми звеньями;
— Проверить натяжение — оно должно быть 5–8 мм прогиба.

Второй вариант требует изготовления адаптера для соединения выходного вала редуктора с входным валом трансмиссии «Муравья». Здесь уже нужна токарная обработка.

Настройка топливной и электрической систем

Двигатели от мотоблоков используют карбюраторы типа К-28, К-32 или их аналоги. Они отличаются от штатного «Муравьиного» по размерам и подаче топлива. Не пытайтесь использовать старый карбюратор — он не справится с подачей. Лучше установить родной карбюратор с двигателя, предварительно отрегулировав его по воздуху и топливу.

Подача топлива должна быть обеспечена механическим топливным насосом или гравитационной системой — без подкачки. Убедитесь, что топливный шланг не перегибается и не соприкасается с нагретыми деталями.

Электросистема — ещё одна зона риска. Штатный генератор «Муравья» выдаёт 6 В, а двигатель от мотоблока может иметь 12 В. Решение: установить новый генератор с выходом 12 В, например, от мотоцикла «Урал» или «Иж». Также замените свечу на более холодную (например, А17ВРМ), чтобы избежать перегрева.

Не забудьте про заземление. Подключите массу двигателя к раме напрямую медным проводом сечением 2,5 мм² — это предотвратит искрение и сбои в зажигании.

Тестирование и настройка после установки

Перед первым запуском — проверьте всё дважды. Убедитесь, что:

— Нет утечек топлива;
— Цепь натянута правильно;
— Валы вращаются свободно без заеданий;
— Все болты затянуты динамометрическим ключом (момент 18–22 Н·м для М8, 25–30 Н·м для М10);
— Электропроводка не касается вращающихся частей.

Запускайте двигатель в режиме «холостого хода» — 3–5 минут. Слушайте: нет ли стуков, вибраций, скрежета. Проверьте температуру корпуса — если он горячий, но не обжигает (не более 85–90 °C), всё в порядке. Дайте двигателю прогреться, затем попробуйте тронуться — плавно, без резких газов.

После пробега 50 км — снова проверьте натяжение цепи, крепления и уровень масла. Первые 200 км — щадящий режим: не выше 40 км/ч, без нагрузки. После — можно ездить в обычном режиме.

Экспертное мнение

Дмитрий подчёркивает, что многие ошибаются, пытаясь использовать двигатель с редуктором без адаптера — это создаёт огромную нагрузку на подшипники. Также он советует устанавливать дополнительный воздушный фильтр — пыль с дороги быстро забивает карбюратор, особенно если вы ездите по грунтовым дорогам.

Вопросы и ответы

Заключение

Установка двигателя от мотоблока на мотороллер «Муравей» — это не просто ремонт, а настоящая реставрация. Это способ вернуть легендарной машине вторую жизнь, сохранив её дух и добавив современную надёжность. Сделав всё правильно — подобрав подходящий двигатель, изготовив точную переходную пластину, адаптировав трансмиссию и настроив систему подачи топлива — вы получите надёжный, мощный и долговечный транспорт, способный служить ещё десятилетия.

Главное — не пытаться сэкономить на креплениях, герметиках и качестве материалов. Малейшая неточность в сборке может привести к разрушению всего агрегата. И помните: каждый болт, каждая прокладка, каждое сверление — это не просто деталь, а часть истории.

• Выбирайте четырёхтактный двигатель с горизонтальным валом — ДМ-1 или МБ-2.
• Изготавливайте переходную пластину из стали толщиной не менее 3 мм с точной разметкой.
• Усиливайте цепь и звёздочки — штатная трансмиссия не выдержит повышенной мощности.
• Не экономьте на герметиках, заземлении и фильтрах — это гарантия долгой службы.
• Пройдите обязательную «приработку» — первые 200 км должны быть в щадящем режиме.
