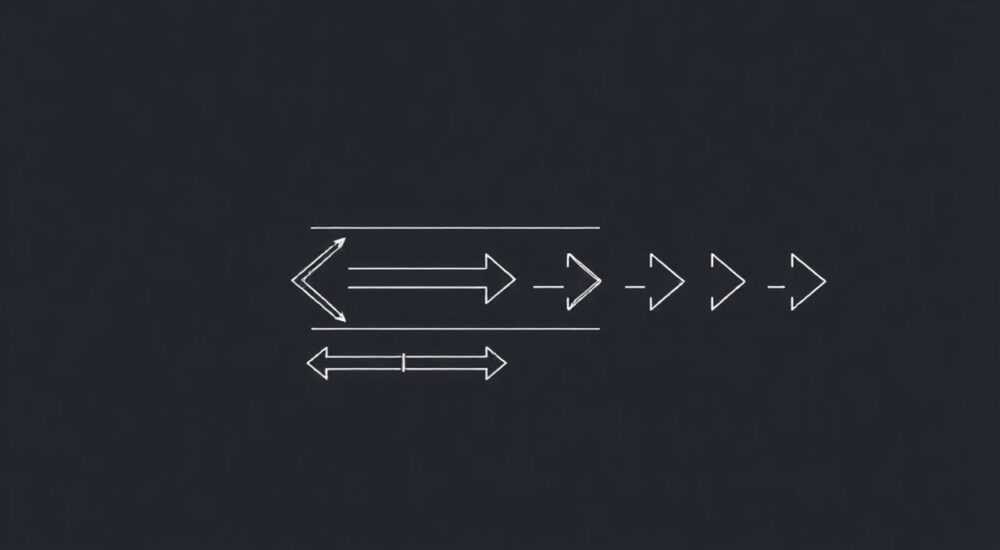

Как поставить стрелку в автокаде

Когда вы работаете в AutoCAD, точность и читаемость чертежей зависят не только от геометрии, но и от визуальных элементов, которые направляют внимание. Одним из таких элементов является стрелка — она используется для обозначения размеров, направлений, линий связи, сечений и многих других задач. Поставить стрелку в AutoCAD — это не просто кликнуть инструментом, а понять, как настроить тип, масштаб, стиль и привязку, чтобы она корректно отображалась в любом масштабе и не нарушала стандарты черчения. Многие пользователи сталкиваются с тем, что стрелка не отображается, смещается, выглядит слишком крупно или не соответствует ГОСТ. В этой статье вы найдёте исчерпывающее руководство по созданию, настройке и корректировке стрелок в AutoCAD — от базовых действий до продвинутых настроек стилей размеров.

Как поставить стрелку в AutoCAD: базовые способы

Существует три основных способа добавить стрелку в AutoCAD: через инструменты размеров, через ручное построение и через вставку блока. Наиболее распространённый и рекомендуемый метод — использование размеров. Например, если вам нужно обозначить длину линии, выберите инструмент Дименсионирование → Линейный (DIMLINEAR) или Наклонный (DIMALIGNED). После выбора двух точек AutoCAD автоматически создаст размерную линию с двумя стрелками на концах.

Если же вам нужна стрелка как самостоятельный графический элемент — например, для обозначения направления движения, потока или сечения — используйте команду POLYLINE. Нарисуйте линию, затем в конце добавьте треугольник, используя точку ввода координат или инструмент «Геометрия» в редакторе полилиний. Для этого щёлкните правой кнопкой мыши после построения линии и выберите «Замкнуть» или «Закончить с дугой», чтобы сформировать остриё.

Для быстрого доступа к стрелкам можно использовать палитру «Блоки» (Block Palette). Введите команду BLOCK, найдите стандартные блоки стрелок в библиотеке AutoCAD (например, ARROW или ARROW01) и вставьте их в нужную точку. Это особенно удобно при работе с типовыми схемами.

Настройка стиля стрелок: редактор стилей размеров

Чтобы стрелки всегда выглядели одинаково и соответствовали требованиям вашего проекта, необходимо настроить стиль размеров. Откройте его через меню: Главная → Размеры → Стили размеров или введите команду DIMSTYLE. В открывшемся окне нажмите «Изменить» для текущего стиля или создайте новый.

Перейдите на вкладку Стрелки и заполнения. Здесь вы найдёте основные параметры:

— Первая стрелка и Вторая стрелка — выбор типа: стрелка, точка, крест, прямоугольник, отсутствует.
— Размер стрелки — задаётся в миллиметрах и влияет на масштаб. Значение 2–3 мм подходит для печати в масштабе 1:100.
— Фактор размера стрелки — если включён, то стрелка масштабируется автоматически при изменении масштаба чертежа.

Вы также можете выбрать пользовательский блок в качестве стрелки, если стандартные не подходят. Для этого нажмите «Пользовательский блок» и выберите готовый блок из библиотеки.

Создание пользовательских стрелок через блоки

Если стандартные стрелки не соответствуют вашим требованиям — например, вы работаете по внутренним стандартам компании или по спецификации ГОСТ 2.303-68 с нестандартным типом острия — вы можете создать собственный блок.

Порядок действий:

1. Нарисуйте форму стрелки с помощью команды POLYLINE или LINE и TRIM. Убедитесь, что остриё стрелки начинается в точке (0,0).
2. Выделите все элементы стрелки и введите команду BLOCK.
3. В диалоговом окне задайте имя блока (например, MyArrow_01), укажите точку вставки — это должна быть точка хвоста стрелки (начало линии).
4. Выберите «Удалить» после создания, чтобы не оставлять исходные объекты на чертеже.
5. Сохраните блок в библиотеке через DesignCenter или в файле .dwg для повторного использования.

Теперь вы можете вставлять этот блок как обычный объект через команду INSERT или через палитру блоков. При необходимости вы можете масштабировать его, вращать и привязывать к точкам, как и любой другой блок.

Частые ошибки при установке стрелок и как их исправить

Даже опытные пользователи допускают типичные ошибки, которые снижают качество чертежа:

Ошибка 1: Стрелки не видны

Часто происходит из-за слишком маленького размера стрелки или неверного масштаба. Проверьте параметр Размер стрелки в стиле размеров. Также убедитесь, что слой стрелок не отключен или не заморожен.

Ошибка 2: Стрелки перекрывают текст размеров

Это распространённая проблема при использовании малого масштаба чертежа. Исправьте: в редакторе стилей перейдите на вкладку Текст и увеличьте Смещение текста от размерной линии. Также можно включить опцию Автоматическое перемещение текста.

Ошибка 3: Стрелка не привязывается к линии

Если вы вставили блок вручную, а он не двигается вместе с размерной линией — это нормально. Блоки не связаны с размерами. Для связанных стрелок используйте только стили размеров, а не ручную вставку.

Ошибка 4: Разные стрелки на одном чертеже

Это нарушает единый стиль. Всегда используйте один активный стиль размеров. Проверьте, не созданы ли несколько стилей с одинаковым именем. Удалите дубликаты через DIMSTYLE → Управление стилями.

Стрелки в размерах: ГОСТ, ANSI и другие стандарты

Выбор типа стрелки зависит от стандарта, по которому вы работаете:

— ГОСТ 2.303-68 (Россия, СНГ): рекомендует стрелки с углом 30°, длина острия — 3–4 мм, ширина — 1/3 длины. В AutoCAD это соответствует типу Закрытая стрелка с размером 2,5–3 мм.
— ANSI (США): использует более короткие и толстые стрелки — обычно 2 мм длиной, 0,7 мм шириной. Подходит для машиностроения.
— ISO 128: предлагает стрелки с углом 15°, часто применяется в международных проектах.

В AutoCAD вы можете легко переключаться между стандартами через шаблоны чертежей (.dwt). Создайте отдельные шаблоны для ГОСТ и ANSI — и при начале нового проекта выбирайте нужный. Это избавит от ручной настройки каждого параметра.

Экспертное мнение: как работать с стрелками на профессиональном уровне

Елена рекомендует использовать автоматизацию: создавайте шаблоны с предустановленными стилями, включая стрелки, шрифты, единицы измерения и цвета. Сохраняйте их как .dwt-файлы и используйте как основу для всех новых проектов. Также она советует регулярно проверять стрелки в режиме печати — некоторые параметры, которые кажутся идеальными на экране, при печати становятся нечитаемыми.

Вопросы и ответы

Заключение

Поставить стрелку в AutoCAD — это не просто графическая операция, а инженерное решение, влияющее на читаемость, точность и соответствие стандартам. Неправильно настроенные стрелки могут привести к ошибкам в производстве, недопониманию на этапе согласования и даже к переработке чертежей. Ключ к успеху — единый стиль, правильный масштаб и использование встроенных инструментов, а не ручного рисования.

Следуя рекомендациям этой статьи, вы научитесь не просто «ставить» стрелки, а создавать профессиональные, адаптивные и стандартизированные обозначения, которые будут работать в любых масштабах и на любом этапе проекта. Не забывайте тестировать стрелки в режиме печати, использовать шаблоны и регулярно обновлять стили размеров.

• Используйте стили размеров, а не ручное рисование, для создания стрелок в размерах.
• Настройте размер стрелки с учётом масштаба чертежа — 2–3 мм оптимально для печати.
• Создавайте пользовательские блоки только с точкой вставки в начале острия.
• Соблюдайте ГОСТ или ANSI в зависимости от стандарта проекта.
• Регулярно проверяйте стрелки в режиме печати и используйте шаблоны (.dwt) для единообразия.
