Как построить поверхность в автокаде по точкам

Когда речь заходит о создании сложных 3D-моделей в AutoCAD, одним из ключевых этапов становится построение поверхности по точкам. Этот процесс особенно важен в архитектурном проектировании, топографии, машиностроении и других областях, где требуется высокая точность передачи формы объекта. Основная задача — преобразовать набор дискретных координат (X, Y, Z) в непрерывную геометрическую поверхность, которую можно визуализировать, анализировать и использовать в дальнейшем проектировании.

Подготовка данных: от точек к цифровой модели

Перед тем как строить поверхность, необходимо убедиться, что исходные точки корректны и структурированы. В AutoCAD точки могут быть созданы вручную, импортированы из CSV, TXT, Excel или получены с помощью сканирования (LIDAR, GPS). Каждая точка должна содержать три координаты: X (длина), Y (ширина), Z (высота). Отсутствие Z-значения приведёт к плоской, неинформативной модели.

Для эффективной работы рекомендуется предварительно обработать данные вне AutoCAD — например, в Excel или специализированном ПО, таком как Civil 3D. Убедитесь, что нет дубликатов, выбросов или аномальных значений. Особенно важно проверить равномерность распределения точек: слишком редкая сетка приведёт к потере деталей, а чрезмерная плотность — к перегрузке системы.

Формат хранения также имеет значение. Точки можно сохранить в виде простого текстового файла с разделителями (запятые, табуляция) или в формате .PTS, который AutoCAD распознаёт при импорте. Если вы работаете с большими объёмами данных (тысячи и более точек), используйте пакетный импорт через скрипты или LISP-программы для автоматизации.

Форматы файлов для импорта

AutoCAD поддерживает несколько форматов для загрузки точек:

• CSV — удобен для данных из Excel, легко редактируется;
• TXT — универсальный, подходит для любых текстовых списков координат;
• PTS — специализированный формат для точечных облаков;
• DXF/DWG — если точки уже созданы в другой среде AutoCAD.

Построение TIN-поверхности: шаг за шагом

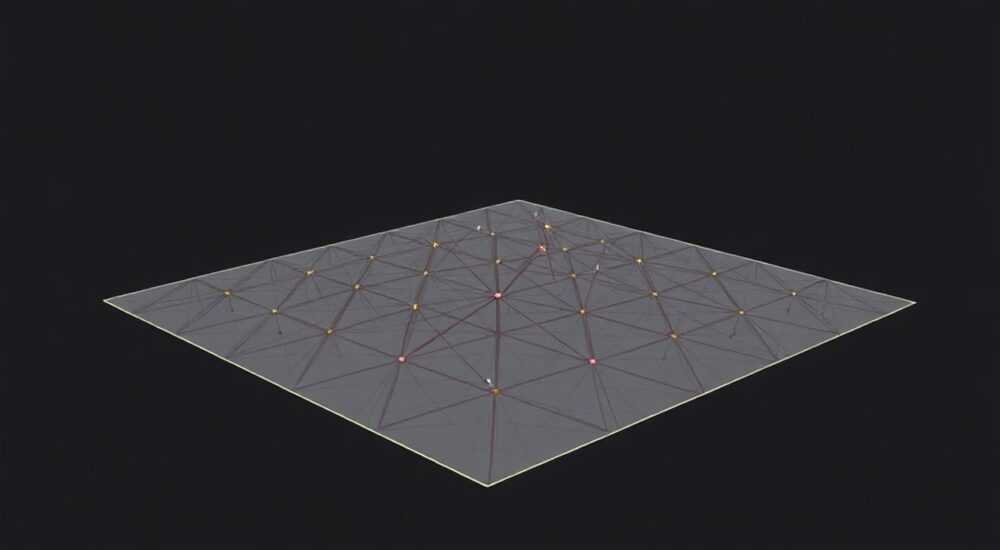

TIN (Triangulated Irregular Network) — это наиболее распространённый способ создания поверхностей по точкам. Метод основан на триангуляции: AutoCAD соединяет ближайшие точки в треугольники, образуя непрерывную поверхность. Такой подход идеально подходит для моделирования рельефа, поскольку адаптируется к плотности точек.

Для построения TIN-поверхности в классическом AutoCAD потребуется использовать дополнительные инструменты или перейти в AutoCAD Civil 3D, где функционал для работы с поверхностями развит гораздо глубже. Однако даже в базовой версии можно реализовать аналогичный результат с помощью команды 3DFACE или MESH.

1. Импортируйте точки в рабочее пространство.
2. Активируйте режим 3D-моделирования.
3. Выберите команду SURFACE → CREATION → FROM POINTS.
4. Укажите источник данных: набор точек на чертеже или внешний файл.
5. Настройте параметры триангуляции: метод Делоне (по умолчанию), ограничения на длину рёбер.
6. Запустите построение и проверьте результат.

Если вы используете AutoCAD Civil 3D, процесс становится значительно проще. Там можно создать «поверхность» (Surface), добавить к ней точечные данные как «точки» или «файл данных», после чего система автоматически построит TIN.

Настройка параметров поверхности

После создания TIN-сетки важно проверить её качество. Используйте режим визуализации «Shaded with Edges», чтобы увидеть структуру треугольников. Обратите внимание на:

• Наличие длинных, узких треугольников — они снижают точность;
• Области с разрывами или дырами — возможно, не хватает точек;
• Выбросы по высоте — артефакты, требующие ручного редактирования.

В Civil 3D можно применять фильтры: исключать точки ниже/выше заданной отметки, удалять шум или объединять несколько наборов данных.

Создание полигональной сетки (Mesh)

Если вам нужна более гибкая и управляемая модель, стоит рассмотреть создание полигональной сетки (Mesh). В отличие от TIN, Mesh представляет собой регулярную или полу-регулярную сеть полигонов, часто используемую в 3D-визуализации и BIM.

Для построения сетки по точкам в AutoCAD используется команда MESHSMOOTH или инструменты в разделе «Modeling» → «Mesh». Однако напрямую из случайных точек создать качественную сетку сложно — требуется предварительная организация данных.

Один из подходов — использование стороннего ПО (например, Rhino, Blender или MeshLab) для преобразования точечного облака в STL или OBJ, а затем импорт в AutoCAD. Альтернатива — применение LISP-скриптов, которые автоматически генерируют MESH на основе XYZ-координат.

Шаги по созданию Mesh вручную

Если вы предпочитаете работать внутри AutoCAD:

1. Создайте точки командой POINT или импортируйте их.
2. Используйте команду 3DMESH, указывая количество узлов по M и N направлениям.
3. Поочерёдно задавайте координаты каждой вершины.
4. После завершения — примените сглаживание через MESHSMOOTH.

Этот метод трудоёмкий, но даёт полный контроль над формой. Для автоматизации рекомендуется использовать Python-скрипты через AutoCAD API или сторонние плагины.

Импорт точек из внешних источников

Часто данные поступают из геодезических измерений, лазерного сканирования или БПЛА. AutoCAD поддерживает прямой импорт таких данных через форматы LAS, LAZ, PTS или DXF. Процесс включает несколько этапов:

• Откройте AutoCAD и перейдите в рабочее пространство «3D Modeling».
• Выберите Insert → Point Cloud → Attach.
• Укажите путь к файлу (.LAS, .PTS и т.д.).
• Настройте отображение: цвет по высоте, фильтрацию по интенсивности.

После импорта точечное облако можно использовать как основу для построения поверхности. В Civil 3D доступна функция «Create Surface from Point Cloud», где можно задать плотность выборки и метод интерполяции.

Для пользователей без Civil 3D выход — конвертировать облако в набор точек с помощью скриптов или экспортировать в программу типа CloudCompare, где можно выполнить декимацию и экспорт в TXT.

Автоматизация через скрипты

Если вы регулярно работаете с точками, стоит освоить базовые LISP или .NET-скрипты. Например, LISP-код может прочитать CSV-файл и создать точки в AutoCAD:

(defun c:ImportPointsFromCSV ()
  (setq file (open "C:/points.csv" "r"))
  (while (setq line (read-line file))
    (setq data (read (strcat "(" line ")")))
    (command "_point" (list (nth 0 data) (nth 1 data) (nth 2 data)))
  )
  (close file)
)

Такой подход экономит часы рутинной работы и снижает риск ошибок.

Типичные ошибки и как их избежать

Даже опытные пользователи сталкиваются с проблемами при построении поверхностей. Ниже — частые ошибки и способы их устранения.

Ошибка 1: Поверхность не строится или выглядит искажённой

Причина — некорректные данные: пропущенные Z-координаты, дубликаты или выбросы. Решение: проверьте данные до импорта, используйте фильтрацию по диапазону высот.

Ошибка 2: Слишком высокая нагрузка на систему

Работа с миллионами точек может замедлить AutoCAD. Рекомендация: используйте декимацию (снижение плотности), работайте с блоками или переходите на специализированные платформы (Civil 3D, InfraWorks).

Ошибка 3: Разрывы в поверхности

Часто возникает при недостатке точек в определённых зонах. Добавьте промежуточные точки вручную или используйте интерполяцию.

Экспертное мнение

Она также отмечает: «Где возможно, используйте AutoCAD Civil 3D вместо базового AutoCAD. Инструменты для работы с поверхностями там продуманы на порядок лучше: динамические поверхности, анализ уклонов, автоматическое обновление при изменении точек».

Вопросы и ответы

Заключение

Построение поверхности в AutoCAD по точкам — это комплексный процесс, сочетающий знание геометрии, владение инструментами и внимание к данным. Успешный результат зависит не столько от технических навыков, сколько от правильной подготовки и анализа исходной информации. Неважно, работаете ли вы с рельефом местности, архитектурной формой или промышленным объектом — ключ к успеху в деталях.

• Всегда проверяйте качество и структуру точек перед построением.
• Используйте TIN для неравномерных данных и Mesh — для визуализации и BIM.
• Предпочтительнее работать в AutoCAD Civil 3D при наличии сложных задач.
• Автоматизируйте рутинные операции с помощью скриптов и плагинов.
• Постоянно визуализируйте и анализируйте результат — это помогает вовремя находить ошибки.
