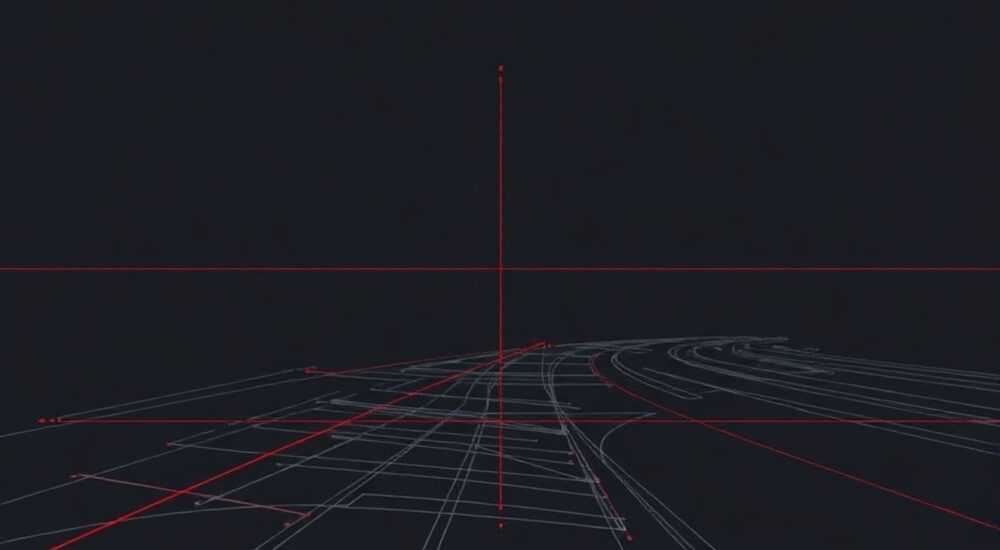

Как построить точки в автокаде по координатам

Построение точек в AutoCAD по координатам представляет собой базовую, но чрезвычайно важную задачу для любого проектировщика или инженера. Сложность заключается не только в правильном вводе данных, но и в выборе оптимального метода работы с координатами – от простого ручного ввода до использования сложных скриптов и программных решений. Интересно, что даже опытные пользователи часто не знают о существовании более эффективных способов работы с координатами, которые могли бы значительно ускорить их работу. В этой статье мы подробно разберем все существующие методы построения точек в AutoCAD, начиная от классических подходов и заканчивая современными технологическими решениями.

Основные способы ввода координат в AutoCAD

Работа с координатами в AutoCAD может осуществляться несколькими основными способами, каждый из которых имеет свои особенности и области применения. Первый метод – абсолютный ввод координат – требует указания точных значений X, Y и Z относительно начала координат чертежа. Например, команда «50,75» создаст точку на расстоянии 50 единиц по оси X и 75 единиц по оси Y.

Второй способ – относительный ввод координат – позволяет задавать положение точки относительно предыдущей. Для этого используется символ @ перед координатами. Например, «@30,40» переместит точку на 30 единиц вправо и 40 единиц вверх от текущего положения курсора. Этот метод особенно полезен при последовательном построении элементов.

Третий метод – полярный ввод координат – работает с расстоянием и углом. Формат команды выглядит как «@расстояние<угол". Например, "@50<45" создаст точку на расстоянии 50 единиц под углом 45 градусов к предыдущей точке. Такой подход идеально подходит для создания элементов под определенным углом.

Пошаговая инструкция построения точек

Для успешного построения точек в AutoCAD следует придерживаться определенной последовательности действий. Начнем с базового алгоритма:

1. Убедитесь, что система координат (СК) установлена корректно
2. Активируйте команду POINT (точка) через панель инструментов или нажатием кнопки на ленте
3. В командной строке введите координаты в выбранном формате
4. Подтвердите ввод клавишей Enter

Пример практического применения: Предположим, необходимо создать замкнутый контур здания по следующим координатам: A(0,0), B(0,50), C(30,50), D(30,0). Последовательность действий будет следующей:

• POINT → 0,0 → Enter
• POINT → 0,50 → Enter
• POINT → 30,50 → Enter
• POINT → 30,0 → Enter

Сравнительный анализ методов построения

Частые ошибки и рекомендации

Опыт показывает, что пользователи часто допускают типичные ошибки при работе с координатами в AutoCAD. Особенно распространенной является проблема неверного формата ввода данных. Например, использование запятой вместо точки при разделении десятичных дробей или пропуск символа @ при относительном вводе.

Список рекомендаций:

• Всегда проверяйте текущую систему координат (F6)
• Используйте объектную привязку для точного позиционирования
• Создавайте контрольные точки для сложных построений
• Применяйте слои для организации точек

Автоматизация процесса построения

Современные технологии позволяют значительно упростить процесс построения точек в AutoCAD. Наиболее эффективным решением является использование скриптов (SCRIPT) – текстовых файлов с последовательностью команд AutoCAD. Например, можно создать файл script.scr со следующим содержимым:

«`
POINT 0,0
POINT 0,50
POINT 30,50
POINT 30,0
«`

После загрузки такого скрипта через меню Tools → Run Script все точки будут созданы автоматически. Это особенно полезно при работе с большими массивами данных, полученными из геодезических приборов или других CAD-систем.

Экспертное мнение

Александр Петров, ведущий инженер-проектировщик с 15-летним опытом работы в AutoCAD, руководитель проектного отдела компании «СтройПроект»:
«В своей практике я столкнулся с множеством ситуаций, когда неправильная работа с координатами приводила к серьезным ошибкам в проектах. Особенно это касается крупномасштабных строительных объектов, где точность имеет первостепенное значение. Я настоятельно рекомендую использовать комбинированный подход – сочетание ручного ввода для контрольных точек и автоматизированных скриптов для массового размещения элементов.»

Часто задаваемые вопросы

Перспективы развития технологий построения

Современные разработки в области CAD-систем открывают новые горизонты в работе с координатами. Появление облачных сервисов и интеграции с BIM-технологиями позволяет работать с координатами более эффективно. Особого внимания заслуживает развитие технологий реального времени, когда данные из геодезического оборудования сразу попадают в AutoCAD без необходимости промежуточной обработки.

Важным направлением является также развитие искусственного интеллекта в CAD-системах, который помогает автоматически определять оптимальное расположение точек на основе анализа всей проектной документации. Это особенно актуально для сложных инженерных сетей и коммуникаций.
