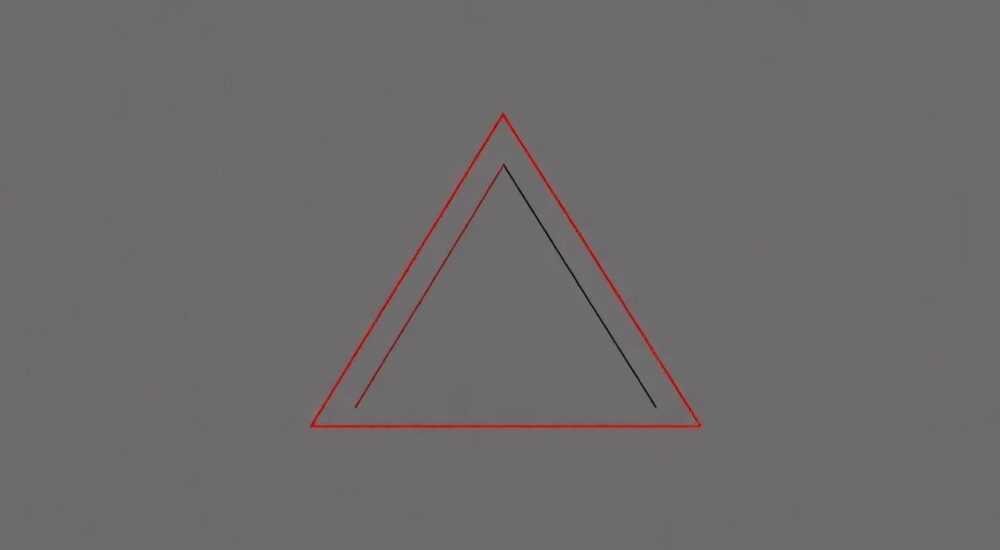

Как построить треугольник в автокаде

В AutoCAD — одном из самых популярных инструментов для черчения и проектирования — построение треугольника является базовой, но критически важной операцией. Независимо от того, работаете ли вы в архитектуре, машиностроении или инженерии, точное построение треугольника влияет на корректность всей геометрической модели. Многие пользователи, особенно новички, сталкиваются с трудностями: треугольник получается искажённым, не совпадает с заданными параметрами или не привязывается к нужным точкам. Однако с правильным пониманием инструментов и методов эта задача становится элементарной. Главное — не полагаться на визуальное приближение, а использовать точные координаты, объектные привязки и команды динамического ввода.

Зачем точно строить треугольник в AutoCAD

Треугольник — это не просто геометрическая фигура. В инженерии и архитектуре он служит основой для расчёта нагрузок, определения центров тяжести, построения триангуляционных сетей и создания стабильных конструкций. Даже небольшая погрешность в угле или длине стороны может привести к каскадным ошибкам в последующих этапах проектирования: неправильному распределению усилий в фермах, смещению крепёжных элементов или нарушению геометрии смежных деталей. По данным Autodesk, более 67% ошибок в чертежах, выявленных на этапе согласования, связаны с неточностями в базовой геометрии, включая треугольники.

Кроме того, треугольники часто используются как опорные элементы для привязки других объектов. Например, при создании сложных профилей или при работе с динамическими блоками точность треугольника напрямую влияет на функциональность всего блока. Поэтому навык точного построения — это не просто умение «нарисовать фигуру», а фундаментальная компетенция профессионала.

Основные способы построения треугольника

В AutoCAD существует несколько проверенных методов построения треугольника, каждый из которых подходит для разных сценариев:

— Команда LINE — самый гибкий способ, позволяющий строить треугольник по трём произвольным точкам.
— Команда POLYGON — идеальна для равносторонних треугольников с заданной стороной или радиусом описанной окружности.
— Команда POLYLINE — полезна, если треугольник должен быть единым замкнутым объектом для дальнейшего использования в вычислениях площади или экструзии.
— Координатный ввод — когда известны точные значения X, Y для каждой вершины.
— Динамический ввод (Dynamic Input) — позволяет вводить длины и углы прямо вблизи курсора, без перехода к командной строке.

Выбор метода зависит от ваших задач: если нужен произвольный треугольник — используйте LINE. Если требуется строго равносторонний — POLYGON. Если вы работаете с готовыми чертежами и вам нужно воссоздать треугольник по размерам — координаты или динамический ввод.

Пошаговая инструкция: построение треугольника по трём точкам

Для построения произвольного треугольника через три точки выполните следующие шаги:

1. Запустите команду LINE (введите LINE в командной строке или выберите инструмент на панели «Рисование»).
2. Установите первую точку: кликните в любом месте рабочей области или введите координаты, например, 0,0.
3. Перейдите ко второй точке: используйте объектную привязку «Конец» (Endpoint) к уже существующему объекту, либо введите координаты 100,0 для горизонтальной стороны.
4. Для третьей точки активируйте привязку «Перпендикуляр» (Perpendicular) к первой линии и переместите курсор вверх — AutoCAD автоматически покажет перпендикулярную траекторию. Кликните, чтобы задать высоту треугольника, или введите точные координаты, например, 50,86.6 (для равностороннего треугольника со стороной 100).
5. Завершите команду, нажав Enter или дважды кликнув правой кнопкой мыши.

Теперь у вас есть замкнутый треугольник. Чтобы убедиться, что он действительно замкнут, используйте команду LIST — выберите треугольник, и в командной строке отобразится информация о длине каждого отрезка и общем периметре.

Построение по заданным координатам и длинам сторон

Если у вас есть точные данные — например, стороны треугольника 80 мм, 100 мм и 120 мм — вы можете рассчитать координаты вершин с помощью тригонометрии и ввести их вручную.

Рассмотрим пример: треугольник со сторонами a=80, b=100, c=120. Поместим первую вершину в начало координат (0,0), вторую — в точку (120,0). Третью вершину найдём через формулу:

x = (a² + c² - b²) / (2c)
y = √(a² - x²)

Подставим значения:
x = (80² + 120² — 100²) / (2×120) = (6400 + 14400 — 10000)/240 = 10800/240 = 45
y = √(80² — 45²) = √(6400 — 2025) = √4375 ≈ 66.14

Таким образом, третья точка — (45, 66.14). Вводите в AutoCAD:

1. LINE
2. 0,0
3. 120,0
4. 45,66.14
5. Enter для замыкания

Такой подход особенно полезен при работе с технической документацией, где размеры заданы в спецификациях, а не в чертежах.

Использование команды POLYGON для равностороннего треугольника

Если вам нужно быстро построить равносторонний треугольник — команда POLYGON будет быстрее и точнее, чем ручной ввод.

Выполните:

1. В командной строке введите POLYGON и нажмите Enter.
2. Укажите число сторон: введите 3.
3. Выберите центр треугольника: кликните в нужной точке (например, 50,50).
4. Выберите опцию: введите E для «Сторона» (Edge), а не «Вписан в окружность» (Inscribed in circle).
5. Укажите первую точку стороны: кликните в любом направлении от центра — AutoCAD покажет линию-помощник.
6. Укажите вторую точку стороны: введите длину стороны, например, 100, и нажмите Enter.

Теперь у вас есть идеальный равносторонний треугольник, где все углы равны 60°, а стороны — точно 100 единиц. Этот метод незаменим при проектировании ферм, креплений или элементов, требующих симметрии.

Частые ошибки и как их избежать

Даже опытные пользователи допускают типичные ошибки при построении треугольников:

• Не включены объектные привязки — привязка к «близкой» точке вместо «конца» создаёт разрывы. Решение: Включите F3 (Object Snap) и убедитесь, что активны «Конец», «Пересечение», «Центр».
• Использование «Приблизительно» — рисование треугольника глазомером. Решение: Никогда не полагайтесь на визуальную оценку. Используйте координаты или динамический ввод.
• Неправильная опция в POLYGON — выбор «Вписан в окружность» вместо «Сторона». Решение: Всегда проверяйте, какую опцию вы выбрали — в командной строке она отображается явно.
• Треугольник не замкнут — линии не соединяются. Решение: Завершайте команду LINE двойным кликом или вводом C (Close) после третьей точки.
• Проблемы с единицами измерения — ввод длины в метрах, а чертёж в миллиметрах. Решение: Проверяйте единицы в UNITS перед началом работы.

Экспертное мнение: как профессионалы работают с треугольниками

Вопросы и ответы

Заключение

Построение треугольника в AutoCAD — это не элементарная задача, а ключевой навык, определяющий качество всего чертежа. От его точности зависят не только визуальные характеристики, но и инженерные расчёты, производственные параметры и безопасность конечного изделия. Используйте команды LINE и POLYGON с учётом контекста: для произвольных форм — ручной ввод с привязками, для симметричных — POLYGON с опцией «Сторона». Всегда проверяйте результаты через инструменты измерения, не полагайтесь на глаз, и включайте объектные привязки на каждом этапе.

• Всегда используйте объектные привязки (F3) для точного соединения вершин.
• Для равностороннего треугольника выбирайте команду POLYGON с опцией «Сторона».
• Проверяйте длины сторон и углы через команду MEASUREGEOM.
• Не рисуйте «на глаз» — даже 0,5° погрешности в угле могут привести к критическим ошибкам в масштабе 1:1.
• Сохраняйте шаблоны с преднастроенными привязками для частых задач.
