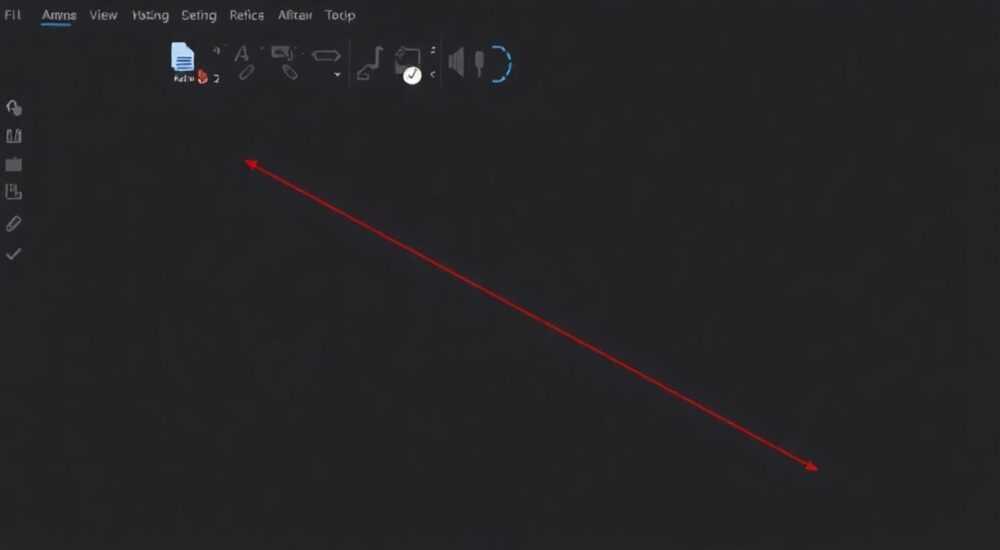

Как повернуть линию в автокаде

В AutoCAD поворот линии — базовая, но критически важная операция при создании чертежей. Она позволяет точно ориентировать объекты в пространстве, соблюдая заданные углы и геометрические связи. Повернуть линию можно несколькими способами: с помощью команды ROTATE, через параметрические зависимости, с использованием динамического ввода или привязок. Главное — понимать, относительно какой точки выполняется поворот и как задать нужный угол.

Основные методы поворота линии

Поворот линии в AutoCAD — это изменение её ориентации в плоскости без изменения длины. Эта операция необходима при проектировании, когда требуется выровнять элементы, соответствовать нормативным углам или согласовать детали между собой. В зависимости от сложности задачи и требуемой точности используются разные подходы.

Наиболее распространённый способ — команда ROTATE, доступная через панель «Редактирование» или горячую клавишу RO. Она позволяет быстро повернуть один или несколько объектов вокруг заданной точки. Другие методы включают использование параметрических ограничений, ручного перетаскивания с активированными привязками и скриптов для автоматизации.

Выбор метода зависит от контекста. Например, при работе с блоками или аннотациями может потребоваться дополнительная настройка, чтобы избежать искажений. В крупных проектах, где важна повторяемость действий, рекомендуется применять параметризацию или LISP-макросы.

Когда использовать каждый метод?

• ROTATE — стандартный и универсальный способ, подходит для большинства случаев.
• Параметрические зависимости — когда нужно зафиксировать угол относительно другого объекта и сохранить связь при дальнейших изменениях.
• Ручное редактирование с привязками — при визуальном проектировании, когда важна скорость и ориентация по сетке.
• LISP-скрипты или действия (Action Recorder) — для массового поворота однотипных элементов.

Как использовать команду ROTATE

Команда ROTATE — основной инструмент для поворота линий и других объектов. Её можно вызвать тремя способами: через ленту (вкладка «Главная» → панель «Редактирование» → значок поворота), ввести в командной строке ROTATE или использовать алиас RO.

После запуска команды AutoCAD запросит выбор объектов. Выделите линию, которую нужно повернуть, и нажмите Enter. Затем программа попросит указать базовую точку — это центр вращения. От её положения зависит конечное расположение линии. После этого задайте угол поворота: можно ввести значение вручную или указать новое направление мышью.

• Если ввести положительное число (например, 45), линия повернётся против часовой стрелки.
• Отрицательное значение (например, -30) вызовет поворот по часовой стрелке.
• Для точного задания угла используйте динамический ввод: при перемещении курсора рядом с ним отображается текущий угол.

Пошаговый алгоритм поворота линии

1. Выделите линию, щёлкнув по ней левой кнопкой мыши.
2. Введите в командной строке RO и нажмите Enter.
3. Укажите базовую точку (например, один из концов линии).
4. Введите угол поворота (например, 30) и подтвердите ввод.
5. Нажмите Enter, чтобы завершить команду.

Точность и инструменты помощи

Точность при повороте линии напрямую влияет на качество чертежа. В AutoCAD есть несколько встроенных инструментов, которые помогают достичь высокой степени точности без ручных расчётов.

Один из ключевых — динамический ввод (DYNMODE). При его включении рядом с курсором отображаются поля для ввода расстояния и угла. Это позволяет сразу видеть, на сколько градусов вы поворачиваете объект. Также полезна функция полярного отслеживания (POLAR), которая выводит направляющие линии под заданными углами (например, 15°, 30°, 45°).

Пример использования полярного отслеживания

Допустим, вам нужно повернуть линию так, чтобы она образовала угол 60° с горизонталью. Включите POLAR (F10), установите в настройках шаг 15°. Укажите базовую точку, начните вращение линии — при достижении 60° появится направляющая. Просто щёлкните мышью, и линия зафиксируется под нужным углом.

Советы по выбору базовой точки

Базовая точка — это центр вращения. От её выбора зависит, как будет перемещаться линия в пространстве. Неправильный выбор может привести к смещению всей конструкции или потере геометрических связей.

Наиболее часто используются следующие точки:

• Конечная точка линии — если нужно закрепить один конец и вращать второй.
• Пересечение с другой линией — для сохранения узла соединения.
• Центр окружности или дуги — при работе с радиальными элементами.
• Произвольная точка — при необходимости вращения вокруг внешнего центра.

Как выбрать идеальную базовую точку?

• Активируйте OSNAP и включите нужные привязки: КОН (конец), СЕР (середина), ПЕР (пересечение).
• Подведите курсор к предполагаемой точке — AutoCAD подсветит её и покажет значок привязки.
• Щёлкните, чтобы зафиксировать точку.
• Если нужно указать точку вне объекта, используйте относительные координаты, например @10,10.

Параметрические зависимости и их роль

В современных версиях AutoCAD (2010 и выше) доступна параметрическая модель. Это позволяет не просто повернуть линию, а задать правило её поведения. Например, вы можете зафиксировать угол между двумя линиями, и при изменении одной — вторая автоматически скорректируется.

Чтобы использовать параметрические зависимости:

• Перейдите на вкладку «Параметризация».
• Выберите инструмент «Угловое ограничение».
• Укажите две линии и задайте желаемый угол (например, 90°).
• Теперь при повороте одной линии вторая будет подстраиваться.

Этот подход особенно полезен при создании типовых узлов, где важно сохранить геометрию. Например, в электрических схемах или строительных чертежах.

Типичные ошибки и их исправление

Даже опытные пользователи допускают ошибки при повороте линий. Ниже — самые распространённые проблемы и способы их устранения.

Ошибка 1: Линия повернулась не туда

Часто происходит из-за неправильно указанной базовой точки. Решение: отмените действие (Ctrl+Z), включите OSNAP и повторите команду, точно указав точку.

Ошибка 2: Угол введён неверно

Может быть связано с забытым минусом или переключением системы координат. Проверьте: используется ли декартова система? Не включён ли UCS? Используйте команду UCS → «Мир», чтобы вернуться к глобальной системе.

Ошибка 3: Поворот затронул лишние объекты

Если вы случайно выделили больше, чем нужно, отмените команду и выделяйте объекты по одному, удерживая Shift для исключения.

Экспертное мнение

Он также отмечает, что в крупных компаниях всё чаще внедряют шаблоны с преднастроенными параметрами, где такие операции, как поворот, уже заложены в стандарты проектирования.

Вопросы и ответы

Заключение

Поворот линии в AutoCAD — это простая, но фундаментальная операция, от которой зависит точность всего чертежа. Владение командой ROTATE, понимание роли базовой точки и умение использовать вспомогательные инструменты делают работу эффективнее и менее подверженной ошибкам.

• Всегда используйте команду ROTATE с точным указанием базовой точки.
• Активируйте OSNAP, DYNMODE и POLAR для повышения точности.
• Применяйте параметрические ограничения для сложных или изменяемых конструкций.
• Избегайте типичных ошибок: проверяйте выделение, системные переменные и направление вращения.
• Освойте опцию «Ссылка» для точного согласования углов между объектами.
