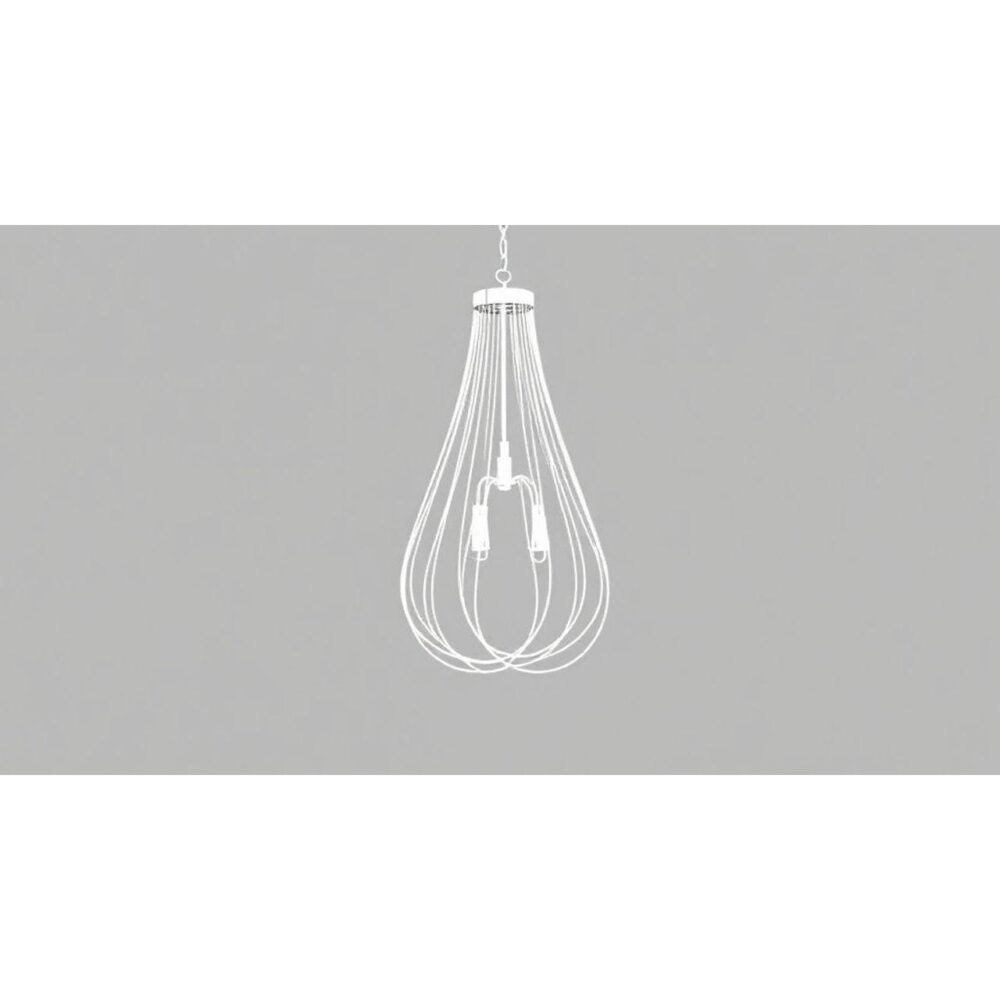

Как повесить люстру 4 провода

При подключении люстры с четырьмя проводами возникает много вопросов: какие провода за что отвечают, как не перепутать фазу и ноль, можно ли подключить к одноклавишному выключателю, и что делать, если в потолке только два провода? Ошибки при подключении — не просто риск неисправности светильника, а потенциальная угроза пожара. Правильное соединение требует не только инструментов, но и понимания электрической схемы. Главное правило: никогда не полагайтесь на цвет изоляции как на абсолютный ориентир — всегда проверяйте мультиметром.

Почему в люстре четыре провода: расшифровка схемы

Четыре провода в люстре — это стандарт для светильников с двумя независимыми группами ламп. Такая конфигурация позволяет управлять разными секциями освещения отдельно: например, верхние и нижние лампы, центр и края, или «рабочее» и «атмосферное» освещение. Обычно это два фазных провода (L1 и L2) и два нулевых (N1 и N2). В некоторых моделях может быть один общий ноль и два фазных, но это редкость — чаще всего схема симметричная.

Важно понимать: провода не всегда окрашены по стандарту. Хотя в Европе и России принято: синий — ноль, коричневый/чёрный — фаза, жёлто-зелёный — заземление, реальность часто отличается. Особенно в дешёвых или импортных моделях. В люстрах с четырьмя проводами заземление обычно отсутствует — его нет в конструкции, либо оно подключается отдельно к корпусу через винт.

Представьте, что люстра — это два светильника в одном корпусе. Каждая группа ламп имеет свою цепь: фаза → выключатель → лампы → ноль. При использовании двухклавишного выключателя вы получаете гибкость: включить только одну группу, обе или выключить всё. Без такого выключателя — вы ограничены в настройке освещения.

Как определить назначение проводов: инструменты и методы

Перед любыми действиями — отключите питание на автомате. Проверьте отсутствие напряжения индикаторной отвёрткой или мультиметром. Даже если вы уверены, что выключатель выключен — не полагайтесь на него. Выключатель может разрывать ноль, а не фазу — это частая ошибка в старых домах.

Чтобы определить, какие провода в люстре фазные, а какие нулевые, используйте мультиметр в режиме прозвонки или сопротивления. Отсоедините все провода от патронов, затем поочерёдно замыкайте пары проводов на клеммы патрона. Если при замыкании двух проводов загорается лампа — вы нашли пару «фаза-ноль» для одной группы. Повторите для второй пары.

Альтернативный метод: если люстра включена в розетку через переходник (с соблюдением всех мер безопасности), включите её и определите, какие два провода идут к одной группе ламп — они будут фазой и нулём. Повторите для второй группы.

Для точного определения в потолке:
— Включите автомат.
— С помощью индикаторной отвёртки найдите фазу — она будет светиться на одном проводе.
— Отключите автомат, разъедините провода в люстре.
— Включите автомат снова — если на втором проводе тоже есть фаза, значит, это второй фазный провод от двухклавишного выключателя.
— Нулевой провод не светится ни при каких условиях.

Подключение к одноклавишному выключателю: пошаговая инструкция

Если в вашей квартире установлен одноклавишный выключатель, но люстра имеет четыре провода — это не проблема. Вы можете объединить группы ламп и включать их одновременно.

1. Отключите электропитание на щитке. Проверьте отсутствие напряжения.
2. Определите, какие два провода — фазные (L1 и L2), а какие — нулевые (N1 и N2). Это можно сделать по маркировке на корпусе люстры или с помощью мультиметра.
3. Соедините оба фазных провода (L1 и L2) в одну клемму с помощью клеммной колодки WAGO или изоловки.
4. Соедините оба нулевых провода (N1 и N2) в другую клемму.
5. Подключите объединённый фазный провод к фазе из потолка (обычно коричневый или чёрный).
6. Подключите объединённый нулевой провод к нулю из потолка (обычно синий).
7. Закрепите люстру, включите питание и проверьте работу.

Таким образом, вы превращаете двухконтурную люстру в одноконтурную. Все лампы будут включаться и выключаться одновременно. Это не снижает функциональность — просто теряется возможность регулировать яркость по зонам.

Подключение к двухклавишному выключателю: схема и нюансы

Двухклавишный выключатель — идеальное решение для люстры с четырьмя проводами. Он позволяет управлять двумя независимыми группами ламп, создавая разные режимы освещения: например, вечерний свет для чтения и полное включение для уборки.

Схема подключения:
— Фаза из сети идёт на общий вход выключателя.
— С двух выходов выключателя идут две фазы — на L1 и L2 люстры.
— Ноль из сети идёт напрямую на объединённые N1 и N2 люстры.
— Заземление (если есть) — на корпус.

Порядок действий:

1. Отключите питание и убедитесь, что в потолке три провода: фаза (L), ноль (N) и заземление (PE).
2. На люстре определите пары: L1–N1 и L2–N2 (с помощью мультиметра).
3. Соедините N1 и N2 между собой — это будет общий ноль.
4. Подключите L1 к одному выходу выключателя, L2 — ко второму.
5. Подключите ноль из потолка к объединённым нулям люстры.
6. Подключите заземление (если есть) к корпусу люстры.
7. Закрепите люстру, включите питание и проверьте работу каждой клавиши.

Если в потолке только два провода — значит, ноль и фаза, а второй фазный провод от выключателя отсутствует. В этом случае подключение к двухклавишному выключателю невозможно без прокладки дополнительного провода. Вариант — заменить выключатель на одноклавишный или использовать умный светильник с пультом.

Что делать, если в потолке только два провода

Это распространённая ситуация в старых домах, где проводка не рассчитана на сложные светильники. Если в потолке только фаза и ноль — подключить люстру с четырьмя проводами к двухклавишному выключателю невозможно. Но вы не остались без света.

Решение: объедините фазные провода и нулевые, как при подключении к одноклавишному выключателю. Получится простой, но надёжный вариант. Однако есть и альтернативы:

— Умная люстра с пультом или Wi-Fi: такие модели позволяют управлять группами ламп через приложение, без дополнительных проводов. Например, люстры с поддержкой Zigbee или Bluetooth.
— Фазоразделитель с реле: специальное устройство, которое разделяет фазу на два канала по сигналу от одного выключателя. Работает как «умный» переключатель, но требует установки в распределительной коробке.
— Двухклавишный выключатель с диммером: если вы готовы заменить выключатель и проложить третий провод — это долгосрочное решение. Но требует штробления и разрешения на электромонтажные работы.

Частые ошибки и как их избежать

Ошибка №1: Соединение фазы с нулём. Это приведёт к короткому замыканию. Всегда проверяйте пары мультиметром — не полагайтесь на цвет.

Ошибка №2: Неправильное подключение заземления. Если в люстре есть заземляющий провод, а в потолке его нет — не подключайте его к нулю! Это опасно. Оставьте его изолированным.

Ошибка №3: Использование скрутки вместо клемм. Скрутка со временем ослабевает, нагревается, вызывает искрение. Используйте клеммы WAGO, болтовые соединения или клеммные колодки.

Ошибка №4: Не проверять напряжение перед работой. Даже если вы выключили выключатель — автомат может быть не отключён. Проверяйте всегда.

Ошибка №5: Подключение к выключателю, который разрывает ноль. Это нарушение ПУЭ. Если выключатель разрывает ноль, а не фазу — светильник остаётся под напряжением даже при выключенном состоянии. Это опасно при замене ламп. Найдите причину — возможно, в распределительной коробке перепутаны провода.

Экспертное мнение: что скажет электрик с 20-летним стажем

«Я работал с тысячами люстр, и почти каждая третья была подключена неправильно. Самая частая ошибка — люди думают, что если люстра с четырьмя проводами, то она обязательно должна быть подключена к двухклавишному выключателю. Это не так. В 80% квартир в старых домах просто нет третьего провода. И это нормально.

И ещё: всегда берите с собой мультиметр. Цвета — это рекомендация, а не закон. Я видел, как в новостройке синий провод был фазой, а красный — нулём. Потому что монтажник взял кабель с другого заказа. Проверяйте — и только потом подключайте.»

— Виктор Смирнов, главный электрик компании «ЭлектроСервис», 22 года в профессии

Вопросы и ответы

Заключение

Подключение люстры с четырьмя проводами — задача, которая требует не инструментов, а понимания. Главное — не торопиться, не полагаться на цвета, а проверять каждый провод. Вы можете подключить её к одноклавишному выключателю — и это будет надёжно. Или к двухклавишному — и получить гибкость в управлении светом. Всё зависит от вашей проводки и потребностей.

Если вы живёте в старом доме и не хотите штробить стены — выбирайте умные люстры с пультом. Они решают проблему без переделки проводки. Если вы строите или ремонтируете — заложите третий провод заранее. Это сэкономит вам тысячи рублей и нервы в будущем.

• Четыре провода в люстре — это две независимые группы ламп: две фазы и два нуля.
• Всегда определяйте назначение проводов мультиметром — цвета могут быть неверными.
• Подключить к одноклавишному выключателю можно — объедините фазы и нули.
• Если в потолке только два провода — не пытайтесь “доделать” двухклавишный выключатель без прокладки провода.
• Заземление обязательно для металлических корпусов — игнорировать его опасно.
