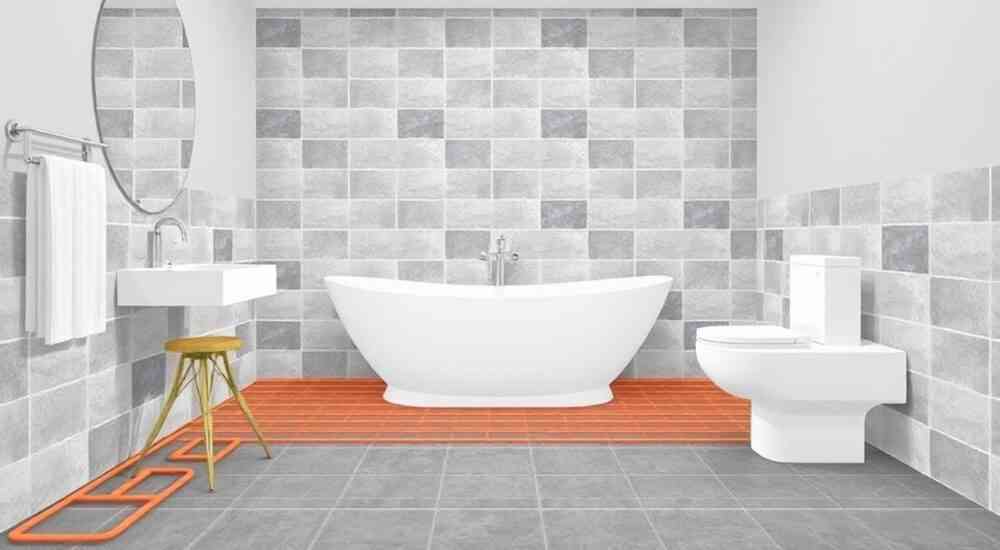

Как правильно класть теплый пол под плитку электрический в ванной

Устройство электрического теплого пола под плитку в ванной — это надежный способ создать комфортную температуру на полу, устранить сырость и избавиться от ощущения холода босыми ногами. Такая система особенно актуальна в помещениях с повышенной влажностью, где традиционного отопления недостаточно. Главное — соблюдать технологию монтажа, использовать качественные материалы и обеспечить надежную гидроизоляцию.

Выбор типа электрического теплого пола для ванной

При выборе системы подогрева пола в ванной важно учитывать не только комфорт, но и безопасность. Электрический теплый пол — один из самых популярных вариантов благодаря простоте установки и высокой эффективности. Существует три основных типа таких систем: нагревательный кабель, нагревательные маты и инфракрасная пленка.
Нагревательный кабель представляет собой одножильный или двужильный провод, который укладывается змейкой на подготовленное основание. Он подходит для помещений сложной формы, но требует больше времени на монтаж. Двужильный кабель предпочтительнее, так как не создает электромагнитного поля.
Нагревательные маты — это тот же кабель, но уже закрепленный на армирующей сетке. Они значительно упрощают монтаж и позволяют быстрее приступить к укладке плитки. Маты идеальны для небольших помещений, таких как ванная, особенно если площадь свободного пола не превышает 80% от общей.
Инфракрасная пленка менее распространена под плитку, поскольку требует дополнительной защиты от влаги и механических повреждений. Кроме того, клеевой слой может плохо схватываться с гладкой поверхностью пленки. Поэтому для ванных комнат ее использование не рекомендуется.

Критерии выбора системы

• Тип напольного покрытия: под плитку лучше всего подходят кабельные системы и маты.
• Высота потолков: если важно сохранить высоту помещения, выбирайте тонкие маты (толщина до 4 мм).
• Бюджет: кабель дешевле, но дороже в монтаже; маты стоят дороже, но экономят время и силы.
• Форма помещения: для сложных конфигураций удобнее кабель, для прямоугольных — маты.

Расчет мощности и планирование зон обогрева

Правильный расчет мощности — залог эффективной и безопасной работы системы. В ванной комнате, как правило, достаточно мощности 140–180 Вт/м². Однако точное значение зависит от нескольких факторов: уровня теплоизоляции, наличия других источников обогрева, климатической зоны и площади остекления.
Для начала определите полезную площадь обогрева — ту, где не будет стоять сантехника, мебель или техника. Под ними укладывать нагревательные элементы запрещено: это приведет к перегреву и выходу системы из строя. Обычно обогреваемая зона составляет 60–80% от общей площади пола.
Мощность рассчитывается по формуле:
P = S × W,
где P — общая мощность системы (Вт), S — площадь обогрева (м²), W — удельная мощность (Вт/м²).
Например, при площади ванной 4 м² и коэффициенте 150 Вт/м²:
P = 4 × 150 = 600 Вт.
Значит, нужна система суммарной мощности около 600 Вт.

Как спланировать зоны обогрева

1. Сделайте чертеж ванной в масштабе с указанием всех препятствий: ванны, унитаза, шкафа, стиральной машины.
2. Обозначьте свободные участки пола, где можно разместить маты или кабель.
3. Рассчитайте площадь каждой зоны и просуммируйте.
4. Выберите систему с общей мощностью, соответствующей расчету.
5. Убедитесь, что шаг укладки кабеля не менее 8 см — иначе возможен перегрев.

Подготовка основания: этапы и требования

Качество основания напрямую влияет на долговечность всей системы. Основание должно быть ровным, сухим, прочным и чистым. Перепады по уровню не должны превышать 2–3 мм на метр. Если пол имеет значительные дефекты, потребуется выравнивающая стяжка.
Первым делом демонтируйте старое покрытие, удалите пыль, грязь и жировые пятна. Затем заделайте трещины и сколы цементно-песчаным раствором. После высыхания прогрунтуйте поверхность глубокопроникающим составом — это повысит адгезию и снизит впитываемость влаги.
Если вы используете нагревательные маты, дополнительная стяжка не требуется — маты укладываются прямо на выровненное основание, а сверху наносится клей для плитки. При использовании кабеля необходима цементная стяжка толщиной 3–5 см, которая защитит кабель и равномерно распределит тепло.

Требования к основанию

• Поверхность должна быть сухой (влажность не более 3%)
• Отсутствие масляных пятен, краски, старой затирки
• Прочность на сжатие — не менее 15 МПа
• Температура основания — от +5 °C до +30 °C

Монтаж электрического теплого пола: пошаговая инструкция

Монтаж начинается с фиксации мата или укладки кабеля. Для нагревательных матов процесс прост: раскатайте мат по подготовленному основанию, ориентируясь на заранее составленную схему. При необходимости мат можно разрезать, но только по сетке — сам кабель повреждать нельзя.
Кабель укладывается змейкой с постоянным шагом. Чтобы зафиксировать его, используйте монтажную ленту, прикрепленную к полу дюбелями или скобами. Шаг укладки должен быть одинаковым — это обеспечивает равномерный прогрев. Не допускайте перекручивания или перегибов кабеля под углом менее 90°.
Следующий шаг — установка датчика температуры. Его помещают в гофрированную трубу, которая укладывается между витками кабеля или рядом с матом. Труба выводится к месту установки терморегулятора — обычно на высоте 70–90 см от пола. Конец трубы заглушите, чтобы внутрь не попал раствор.

Контрольные замеры перед заливкой

1. Измерьте сопротивление кабеля мультиметром и сравните с паспортным значением.
2. Проверьте изоляцию — сопротивление изоляции должно быть не менее 1 МОм.
3. Зафиксируйте результаты — они понадобятся при вводе в эксплуатацию и гарантийном обслуживании.

Гидроизоляция и заливка стяжки: ключевые правила

В ванной комнате гидроизоляция — не роскошь, а необходимость. Даже при аккуратном использовании влага проникает в швы, стыки и поры бетона. Без защиты она достигнет нагревательного кабеля, вызывая коррозию, замыкание и выход системы из строя.
Гидроизоляцию выполняют после укладки кабеля, но до заливки стяжки. Используются эластичные составы на основе полиуретана или акрила. Наносите материал в два слоя с перпендикулярным направлением. Особое внимание уделите стыкам со стенами, углам и местам вывода труб.
Если используется нагревательный кабель, поверх него заливается цементно-песчаная стяжка толщиной 3–5 см. Раствор должен быть без крупных фракций — это исключит повреждение кабеля. Через 28 дней стяжка набирает полную прочность, но начинать укладку плитки можно через 7–10 дней при использовании быстротвердеющих смесей.
Для нагревательных матов стяжка не требуется. Маты сразу покрываются клеем для плитки, который одновременно служит защитным слоем. Клей наносится зубчатым шпателем, толщина слоя — 5–8 мм.

Требования к стяжке

• Температура воздуха во время заливки — от +5 до +25 °C
• Не допускайте резкого высыхания — накрывайте пленкой
• Не включайте систему до полного высыхания (минимум 7 дней)
• При добавлении пластификаторов убедитесь в их совместимости с кабелем

Укладка плитки на теплый пол: особенности и рекомендации

Укладка плитки — завершающий этап, но от него зависит долговечность всей системы. Используйте только гибкие клеи для плитки, предназначенные для теплых полов. Они обладают высокой эластичностью и устойчивостью к температурным колебаниям.
Клей наносится зубчатым шпателем, размер зуба зависит от формата плитки. Для плитки до 30×30 см подойдет шпатель с зубом 6 мм, для крупноформатной — 10 мм. Плитку укладывают с небольшим усилием, чтобы обеспечить плотное прилегание.
Швы заполняются водостойкой затиркой. Не используйте обычную затирку — она со временем потрескается и начнет пропускать влагу. Лучше выбрать эпоксидную или цементную затирку с латексными добавками.

Правила укладки

1. Начинайте укладку с центра комнаты, двигаясь к выходу.
2. Используйте пластиковые крестики для соблюдения одинакового шва.
3. Не ударяйте плитку молотком — это может повредить кабель.
4. После укладки дайте клею высохнуть минимум 24 часа.

Подключение к электросети и настройка терморегулятора

Подключение системы должно выполняться только квалифицированным электриком. Система подключается через терморегулятор, который, в свою очередь, должен быть защищен устройством защитного отключения (УЗО) с током утечки не более 30 мА.
Терморегулятор устанавливается на стене в удобном месте. К нему подводятся три провода: фаза, ноль и заземление от щитка, а также провода от нагревательного кабеля и датчика температуры. Все соединения выполняются в клеммной коробке.
После подключения система тестируется. Включите подогрев на минимальную температуру (25–27 °C) и наблюдайте за поведением системы в течение нескольких часов. Если все работает стабильно — можно переходить к настройке режимов.

Настройка терморегулятора

• Установите желаемую температуру пола (рекомендуется 27–30 °C)
• Настройте программу (например, включение утром и вечером)
• Используйте функцию защиты от замерзания при длительном отсутствии
• Регулярно проверяйте показания датчика

Частые ошибки при монтаже и как их избежать

Даже опытные мастера допускают ошибки, которые впоследствии приводят к поломке системы. Самые распространенные:

• Отсутствие гидроизоляции: влага проникает к кабелю, вызывая короткое замыкание.
• Укладка кабеля под мебелью: перегрев и выход из строя.
• Неправильный выбор клея: трещины и отслоение плитки.
• Раннее включение системы: повреждение стяжки и кабеля.
• Игнорирование контрольных замеров: невозможно диагностировать повреждение на раннем этапе.

Экспертное мнение

При проектировании системы обогрева пола в ванной следует рассматривать ее как часть общей стратегии комфорта и безопасности. Электрический теплый пол эффективен, но требует комплексного подхода. Важно не только правильно смонтировать систему, но и обеспечить ее долгосрочную эксплуатацию.
Современные терморегуляторы с Wi-Fi позволяют управлять подогревом удаленно, программировать графики и интегрировать систему в «умный дом». Это не только удобно, но и экономит до 25% электроэнергии за счет точного управления.
Качественная теплоизоляция под системой — часто упускаемый момент. Укладка отражающего экрана (пенофола) снижает теплопотери вниз на 30–40%, что повышает эффективность и сокращает время прогрева.

Вопросы и ответы

Заключение

Устройство электрического теплого пола под плитку в ванной — это инвестиция в комфорт, здоровье и долговечность интерьера. Соблюдение технологии, правильный выбор материалов и внимательность на каждом этапе позволяют создать надежную и эффективную систему обогрева.

• Выбирайте нагревательные маты для простоты монтажа в ванной.
• Обязательно делайте гидроизоляцию и избегайте укладки под сантехнику.
• Используйте гибкий клей и водостойкую затирку.
• Подключайте систему только через УЗО и терморегулятор.
• Не включайте подогрев до полного высыхания стяжки или клея.
