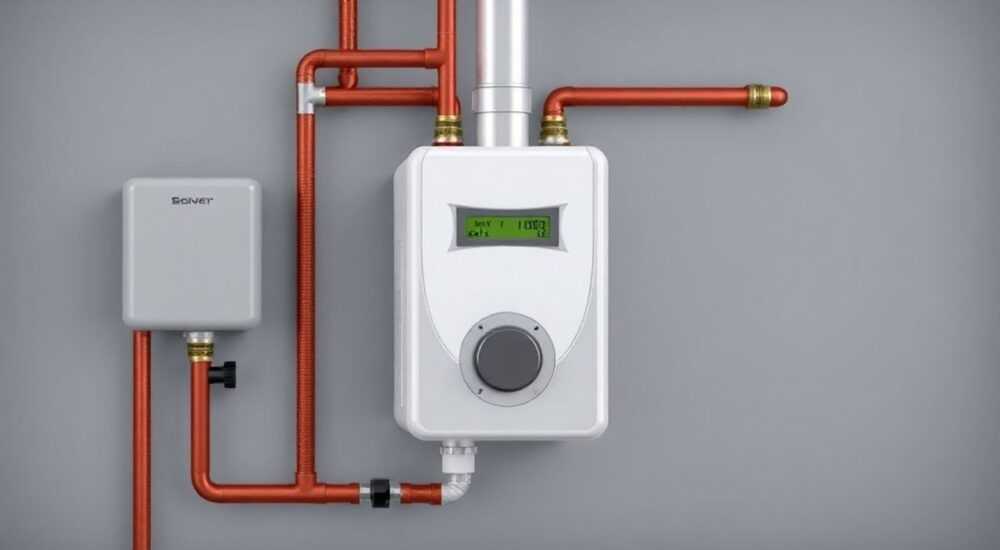

Как правильно обвязать двухконтурный котел

Двухконтурный котел становится сердцем современной системы отопления и горячего водоснабжения, однако его правильная обвязка часто вызывает затруднения даже у опытных мастеров. Неправильно выполненная обвязка может привести к снижению эффективности работы оборудования, повышенному расходу топлива и даже выходу из строя дорогостоящего оборудования. Интересно, что более 60% проблем с газовыми котлами возникает именно из-за ошибок при монтаже и подключении.

Основные сложности при обвязке двухконтурного котла

Прежде чем приступить к разбору технологии обвязки, важно понять основные причины, почему этот процесс вызывает столько вопросов. Двухконтурный котел отличается от одноконтурного тем, что должен одновременно обеспечивать работу двух систем: отопления и горячего водоснабжения. Это создает дополнительные технические сложности:

Необходимость разделения потоков теплоносителя
Различные режимы работы контуров
Сложность балансировки давления в системе
Требования к защите оборудования от перепадов давления

Читатель получит пошаговое руководство по обвязке, узнает о типичных ошибках и способах их предотвращения, а также получит рекомендации по выбору комплектующих для обвязки.

Комплектация обвязки: основные элементы и их назначение

Правильная обвязка двухконтурного котла включает несколько обязательных элементов. Рассмотрим их функциональное назначение:

Элемент	Назначение	Последствия отсутствия
Группа безопасности	Защита от избыточного давления	Возможный взрыв котла
Циркуляционный насос	Обеспечение движения теплоносителя	Неравномерный прогрев радиаторов
Расширительный бак	Компенсация теплового расширения	Гидроудары в системе
Фильтр механической очистки	Защита от примесей	Засорение теплообменника

Важно отметить, что современные настенные двухконтурные котлы часто уже содержат встроенные насос и расширительный бак. Однако при этом остальные элементы обвязки всё равно необходимы для корректной работы системы.

Пошаговая инструкция по обвязке котла

Процесс обвязки требует четкого соблюдения последовательности действий. Рассмотрим базовый алгоритм монтажа:

Подготовка места установки: проверьте ровность поверхности, обеспечьте доступ к сервисным точкам
Монтаж группы безопасности: установите на подаче после котла
Подключение трубопроводов: используйте металлопластиковые или полипропиленовые трубы
Монтаж фильтра грубой очистки: установите перед входом обратки
Подключение к электросети: обеспечьте заземление и защиту от скачков напряжения

Особое внимание стоит уделить углу наклона труб – он должен составлять не менее 3 мм на метр длины для естественного удаления воздуха из системы. При использовании коллекторной разводки необходимо предусмотреть запорную арматуру на каждом участке.

Альтернативные схемы обвязки и их особенности

Существует несколько популярных схем обвязки двухконтурных котлов. Сравним их основные характеристики:

Схема	Преимущества	Недостатки	Рекомендуемая площадь
Коллекторная	Высокая надежность	Высокая стоимость	Более 150 м²
Тройниковая	Простота монтажа	Сложность регулировки	До 150 м²
Гибридная	Универсальность	Средняя стоимость	Любая

Выбор конкретной схемы зависит от площади помещения, особенностей планировки и бюджета проекта. Например, для частных домов площадью до 200 м² оптимальным решением часто становится тройниковая схема с добавлением термостатических клапанов.

Экспертное мнение: советы практикующего инженера

Александр Петров, инженер-теплотехник с 15-летним опытом работы, эксперт по системам отопления компании «ТеплоЭксперт»:

«На основе моего практического опыта могу отметить, что самая распространенная ошибка при обвязке – это неправильное расположение группы безопасности. Часто её устанавливают в труднодоступном месте или после первой запорной арматуры. Важно помнить, что группа безопасности должна быть первой на пути движения теплоносителя сразу после котла.»

В своей практике Александр столкнулся с ситуацией, когда неправильная обвязка привела к выходу из строя нового котла стоимостью 80 тысяч рублей всего через месяц эксплуатации. Проблема заключалась в отсутствии фильтра механической очистки, что привело к засорению теплообменника.

Частые вопросы по обвязке двухконтурного котла

Можно ли использовать пластиковые трубы?
Да, можно использовать специальные полипропиленовые трубы с армированием, выдерживающие температуру до 95°C. Однако для подключения непосредственно к котлу лучше использовать металлические трубы.
Нужен ли байпас в системе?
Байпас необходим при установке циркуляционного насоса. Он позволяет системе работать даже при отключении электричества.
Как правильно выбрать диаметр труб?
Для частных домов площадью до 200 м² рекомендуется использовать трубы диаметром 25-32 мм на магистрали и 20 мм на подводках к радиаторам.

Инновационные решения в области обвязки котельного оборудования

Современные технологии значительно упрощают процесс обвязки. Появились готовые коллекторные блоки со встроенными смесителями и автоматическими балансировочными клапанами. Особую популярность набирают системы с гидрострелками, которые обеспечивают:

Стабилизацию давления в системе
Автоматическую балансировку контуров
Защиту от тепловых ударов

Важно отметить, что стоимость таких решений выше стандартных схем, но они оправдывают себя при площади дома свыше 250 м² или при наличии нескольких контуров отопления с разной температурой.

Типичные ошибки и способы их предотвращения

Проанализируем наиболее распространенные ошибки при обвязке:

Отсутствие воздухоотводчиков на всех высших точках системы
Неправильное положение запорной арматуры
Использование некачественных материалов
Нарушение уклонов трубопроводов
Отсутствие свободного доступа к сервисным элементам

Для предотвращения проблем рекомендуется составить подробную схему обвязки до начала монтажных работ и согласовать её со специалистами. Также важно использовать только сертифицированные материалы и комплектующие.

Заключение

Правильная обвязка двухконтурного котла – это комплексный процесс, требующий внимания к каждому элементу системы. От качества выполнения работ зависят не только комфорт и безопасность проживания, но и срок службы самого оборудования. Современные технологии позволяют создавать высокоэффективные системы отопления, однако успех во многом определяется грамотным подходом к проектированию и монтажу.
