Как правильно отрегулировать реле давления на гидроаккумуляторе

В современных системах водоснабжения частных домов и коттеджей гидроаккумулятор — это не просто резервуар, а ключевой элемент, обеспечивающий стабильное давление, снижение частоты включений насоса и продление срока его службы. Однако многие владельцы сталкиваются с проблемами: насос включается слишком часто, вода течёт прерывисто, или давление в кране внезапно падает. Чаще всего причина — неправильно настроенное реле давления. Регулировка этого устройства требует не только знаний, но и понимания физики работы системы. Неправильная настройка может привести к гидроударам, перегреву насоса или даже его выходу из строя. В этой статье вы получите пошаговое руководство, экспертные рекомендации и ответы на все сопутствующие вопросы — от базовых настроек до сложных случаев с нестандартными системами.

Что такое реле давления и зачем оно нужно

Реле давления — это электромеханическое устройство, которое автоматически включает и отключает насос в зависимости от давления в системе водоснабжения. Оно подключается к гидроаккумулятору и контролирует два порога: минимальное (включение) и максимальное (отключение). Без реле насос работал бы непрерывно при каждом открытии крана, что привело бы к быстрому износу и перегреву. Гидроаккумулятор, в свою очередь, аккумулирует воду под давлением, создавая «буфер» — небольшой объём, который позволяет использовать воду без запуска насоса.

Представьте, что вы открываете кран. Вода выходит, давление в системе падает. Как только оно достигает нижнего порога, реле замыкает контакты — насос включается. Когда давление поднимается до верхнего порога, реле размыкает цепь — насос отключается. Этот цикл повторяется десятки раз в день. Если настройки не соответствуют параметрам системы, насос будет «прыгать» — включаться и выключаться каждые 10–20 секунд. Это не только шумно, но и опасно для техники.

Реле давления обычно имеет два регулировочных винта: один отвечает за разницу между включением и отключением (дифференциал), второй — за начальное давление включения. Большинство моделей (например, Grundfos, Джилекс, Aquario, ESPA) имеют стандартную конструкцию, но важно проверить маркировку на корпусе — некоторые устройства требуют специфических настроек.

Пошаговая инструкция: как отрегулировать реле давления

Перед началом работы убедитесь, что система отключена от электропитания и полностью сброшено давление. Даже небольшое давление в баке может вызвать резкий выброс воды при снятии крышки реле.

1. Слейте воду из системы. Откройте самый нижний кран в доме и дождитесь полного слива. Закройте кран подачи воды к насосу.

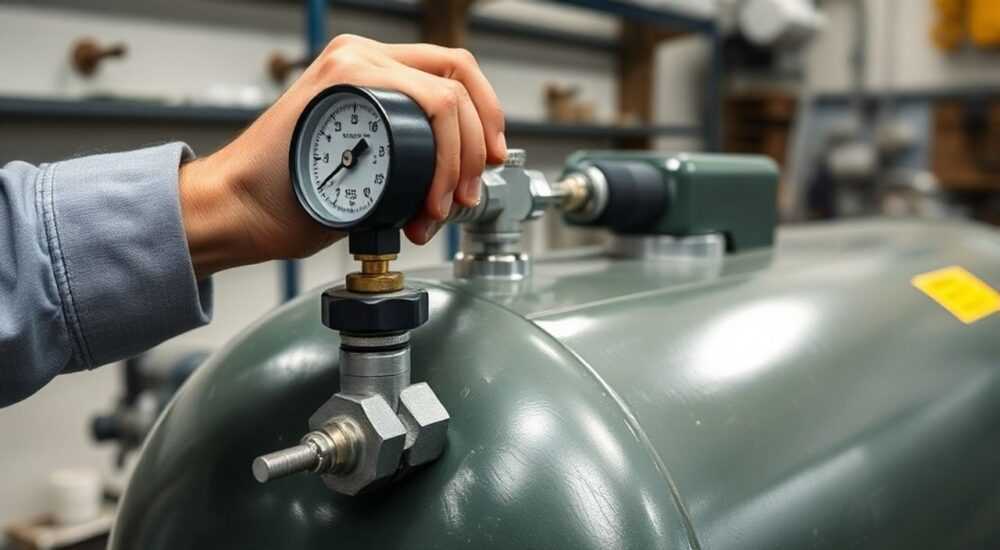

2. Проверьте давление в гидроаккумуляторе. Используйте автомобильный манометр с ниппелем, подключённый к воздушной камере гидроаккумулятора. Давление должно быть на 10% ниже нижнего порога включения реле. Например, если вы планируете включать насос при 1,5 бар, то в баке должно быть 1,3–1,4 бар. Если давление ниже — подкачайте воздух насосом. Если выше — стравите лишнее.
3. Включите питание и откройте кран. Запустите насос и дождитесь, пока он отключится. Запишите показания манометра на входе в систему — это верхний порог отключения.
4. Отключите питание. Снова слейте воду, чтобы сбросить давление в системе.
5. Откройте крышку реле. Обычно она крепится двумя винтами. Под ней вы увидите две пружины: большую (регулировка нижнего порога) и маленькую (дифференциал).
6. Настройте нижний порог включения. Поворачивайте большой винт по часовой стрелке, чтобы увеличить давление включения, и против — чтобы уменьшить. Для большинства домашних систем оптимально — 1,4–1,6 бар.
7. Настройте дифференциал. Маленький винт регулирует разницу между включением и отключением. Поворот по часовой стрелке увеличивает разницу. Рекомендуемый диапазон — 1,5–2,0 бар. Например, если включение при 1,5 бар, отключение должно быть при 3,0–3,5 бар.
8. Соберите реле и включите систему. Проверьте работу: откройте кран, дождитесь включения насоса, затем отключения. Измерьте давление на обоих порогах.

Если после настройки насос включается слишком часто — уменьшите дифференциал. Если вода течёт слабо, а насос редко включается — увеличьте нижний порог. Всегда проверяйте давление в баке перед каждой настройкой — оно является основой всей системы.

Частые ошибки при настройке и как их избежать

Даже опытные домашние мастера совершают типичные ошибки, которые сводят на нет все усилия.

• Неправильное давление в воздушной камере. Самая распространённая ошибка — игнорирование давления в гидроаккумуляторе. Если в баке 0,5 бар, а реле настроено на 1,5 бар, насос будет включаться при каждом капле воды, потому что бак не может удерживать воду под давлением.
• Слишком большой дифференциал. Установка разницы в 3 бара и более (например, 1,2–4,2 бар) снижает комфорт: вода течёт слабо, пока давление не поднимется. Это особенно критично в душевых и стиральных машинах.
• Игнорирование характеристик насоса. Некоторые насосы не рассчитаны на высокие давления. Если реле отключает насос при 5 бар, а его максимальное давление — 4 бар, двигатель может перегрузиться.
• Не проверяют герметичность. Утечка в трубах или на соединениях приводит к постоянному падению давления, и насос включается чаще. Перед настройкой обязательно проверьте систему на герметичность.
• Регулировка без манометра. На глаз «на слух» или по «ощущению» давления — это рискованно. Даже небольшая погрешность в 0,3 бара может привести к частым включениям.

Если вы впервые настраиваете реле — сделайте это в дневное время, когда есть доступ к кранам. Не спешите. Проверяйте каждое действие манометром. После настройки наблюдайте за системой в течение 24 часов — это время, необходимое для выявления скрытых утечек и нестабильности.

Оптимальные значения давления: таблица и рекомендации

Нет универсальных значений — всё зависит от высоты дома, количества точек водоразбора, типа насоса и давления в воздушной камере. Ниже — таблица рекомендаций для типовых систем.

Для систем с высоким потреблением (например, с поливом, джакузи, бассейном) рекомендуется использовать реле с более широким дифференциалом — это снижает частоту включений. Но если в доме есть автоматические стиральные машины или посудомойки — слишком большой дифференциал приведёт к нестабильному напору. В таких случаях лучше использовать реле с плавной регулировкой или подключить частотный преобразователь.

Как диагностировать неисправности реле и гидроаккумулятора

Если после настройки проблема осталась — значит, неисправен один из компонентов.

• Насос включается слишком часто (каждые 1–3 минуты). Причина: утечка в системе, низкое давление в баке, слишком малый дифференциал. Проверьте все соединения, краны, фильтры. Увеличьте дифференциал на 0,3–0,5 бар.
• Насос не включается, хотя кран открыт. Возможно, реле заклинило. Попробуйте вручную сдвинуть рычаг внутри реле (при отключённом питании). Если не помогает — замена.
• Насос не отключается, работает постоянно. Это опасно! Причина: забитый фильтр, неисправный клапан, слишком высокое давление в баке или заклинивший контакт. Срочно отключите питание.
• Вода течёт слабо, даже при включенном насосе. Часто — неправильное давление в баке. Проверьте его манометром. Также возможна засорённая труба или неисправный обратный клапан.
• Шум при работе насоса. Гидроудары — следствие слишком резкого включения/отключения. Увеличьте дифференциал или установите гидроаккумулятор большего объёма.

Для точной диагностики используйте цифровой манометр с памятью — он покажет, как меняется давление в реальном времени. Некоторые модели позволяют записать циклы работы и выявить закономерности — например, падение давления на 0,5 бар за 5 минут после отключения — явный признак утечки.

Экспертное мнение: что говорят мастера

Эксперты рекомендуют устанавливать реле с возможностью точной настройки — например, модели с калибровкой в 0,1 бар. Также полезно устанавливать дополнительный манометр на входе в дом — он позволяет визуально отслеживать давление без разборки реле.

Если вы живёте в доме с постоянным водопользованием (например, с домашним офисом, бассейном или гостями), рассмотрите установку частотного преобразователя. Он плавно регулирует мощность насоса, исключая резкие включения и обеспечивая стабильный напор даже при открытии нескольких кранов одновременно.

Вопросы и ответы

Заключение

Правильная настройка реле давления — это не просто техническая процедура, а фундамент надёжной и комфортной системы водоснабжения. От неё зависит срок службы насоса, стабильность напора, энергопотребление и даже безопасность трубопроводов. Многие проблемы, которые пользователи списывают на «плохой насос» или «старые трубы», на самом деле решаются простой регулировкой реле и проверкой давления в гидроаккумуляторе.

Помните: настройка — это не разовая операция. Это часть технического обслуживания, как замена фильтров или проверка антифриза в котле. Регулярная диагностика (раз в полгода) и точная настройка по рекомендациям снизят износ оборудования на 40–60%.

• Давление в гидроаккумуляторе должно быть на 0,2–0,3 бар ниже нижнего порога включения.
• Оптимальный дифференциал — 1,5–2,0 бар для частных домов.
• Никогда не настраивайте реле без манометра — точность критична.
• Проверяйте давление в баке раз в 6 месяцев — даже если система работает «нормально».
• Частые включения насоса — почти всегда признак неправильного давления в баке, а не неисправности реле.
