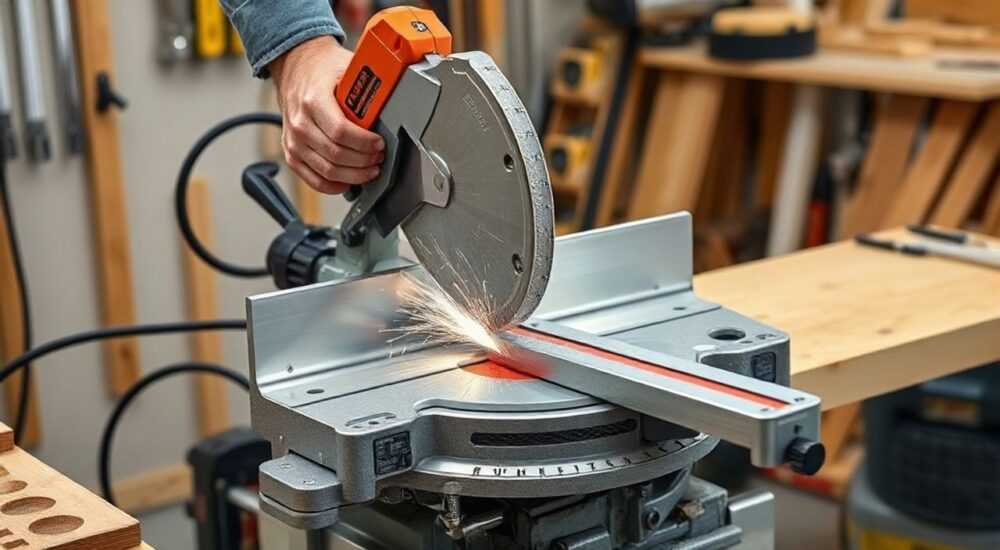

Как правильно пилить торцовочной пилой с протяжкой

Торцовочная пила с протяжкой — это высокоточный инструмент, сочетающий в себе возможности поворотного реза под углом и продольного движения полотна. Он незаменим при выполнении сложных столярных работ: от монтажа карнизов до изготовления мебельных фасадов. Однако из-за конструктивной сложности и высокой скорости вращения диска использование такого оборудования требует не только понимания базовых принципов, но и соблюдения строгих правил безопасности и точной настройки.

Основные преимущества и устройство торцовочной пилы с протяжкой

Торцовочная пила с протяжкой отличается от стандартной модели возможностью горизонтального перемещения пильной головки вдоль направляющих. Это позволяет распиливать широкие заготовки — например, доски толщиной до 30 см или плиты МДФ без необходимости поворота материала. Благодаря этому достигается высокая точность и чистота реза даже при обработке массива дерева или ламинированных панелей.

Конструктивно такая пила состоит из массивной основы, поворотного стола, вертикальной стойки, направляющих для протяжки, пильного узла с электродвигателем и алмазным диском. Угол наклона пильной головки может регулироваться от 0° до 48°, а поворотный стол обеспечивает рез под углами 0–45° влево и вправо. Современные модели оснащаются лазерными указателями, светодиодной подсветкой зоны реза и системами пылеудаления.

Протяжной механизм работает за счёт пары алюминиевых штанг, по которым скользит пильная головка. Качество этих направляющих напрямую влияет на точность и долговечность инструмента. В профессиональных моделях используются закалённые валы с антифрикционными втулками, что минимизирует люфт и вибрацию.

Когда использовать протяжку?

• Раскрой широких досок — особенно актуально при работе с брусом, массивом или многослойной фанерой.
• Монтаж плинтусов и молдингов — когда требуется идеальный стык под 45° на длинной детали.
• Изготовление рам — для создания одинаковых по размеру сторон без перестановки заготовки.
• Обработка плит — ЛДСП, МДФ, ДВП, где важна минимальная сколистость кромки.

Подготовка к работе: инструкция по настройке и проверке

Перед началом пиления важно убедиться, что пила установлена ровно, надёжно закреплена и правильно откалибрована. Неровная поверхность или перекос станка приведут к неточному резу и быстрому износу диска.

Начните с проверки уровня: установите пилу на прочный верстак или специальную станину и используйте пузырьковый уровень по двум осям — продольной и поперечной. Затем убедитесь, что упоры плотно прилегают к заготовке и не имеют люфта. Ослабленные фиксаторы — частая причина «ухода» линии реза.

Шаги подготовки

1. Закрепите пилу болтами или струбцинами к рабочему столу.
2. Проверьте натяжение ремня (если модель с ременным приводом) и состояние диска.
3. Очистите направляющие штанги от пыли и смажьте их легким машинным маслом.
4. Выставьте угол поворота стола и наклона пильной головки с помощью шкалы и угломера.
5. Зафиксируйте заготовку упором и проверьте её положение относительно линии реза.

Техника безопасности при работе с торцовочной пилой с протяжкой

Работа с любым электроинструментом требует повышенного внимания, а торцовочная пила с протяжкой — один из самых травмоопасных станков в мастерской. Ежегодно в России регистрируется более 200 случаев травм, связанных с неправильным использованием пил. Большинство из них — порезы рук, повреждение глаз и ожоги от перегретого диска.

Основное правило: никогда не пилите без защитного кожуха. Даже если он мешает, его нельзя блокировать или снимать. Современные модели имеют автоматический подъём кожуха при опускании головки — это гарантирует, что диск остаётся закрытым до последнего момента.

Обязательно используйте средства индивидуальной защиты:

• защитные очки или прозрачный щиток;
• беруши или наушники (уровень шума — до 95 дБ);
• перчатки только при фиксации заготовки, но не во время реза;
• респиратор при работе с древесиной твёрдых пород или ЛДСП.

Чего нельзя делать

• Пытаться остановить диск рукой или инструментом.
• Работать с ослабленным диском или повреждённым болтом крепления.
• Выполнять рез без упора или при неустойчивой заготовке.
• Делать протяжку слишком быстро — это вызывает перегрев и сколы.
• Оставлять включённую пилу без присмотра.

Пошаговая инструкция по пилению с протяжкой

Чтобы получить чистый, точный и безопасный рез, следуйте этой проверенной методике. Она подходит как для начинающих, так и для опытных пользователей.

Шаг 1: Установка и фиксация заготовки

Положите материал на основание пилы, плотно прижав его к упору. Для длинных заготовок используйте дополнительные подставки. Убедитесь, что заготовка не прогибается и не шатается.

Шаг 2: Выбор режима реза

Определите, нужен ли вам прямой, угловой или комбинированный рез. Если угол больше 45°, возможно, потребуется изменить положение заготовки. Для косого реза (bevel cut) наклоните пильную головку, для поворотного (miter cut) — поверните стол.

Шаг 3: Проверка линии реза

Включите лазерный указатель или посмотрите через метку на корпусе. Совместите линию с разметкой на заготовке. При отсутствии лазера используйте карандаш и угольник.

Шаг 4: Выполнение реза

1. Включите пилу и дождитесь набора полных оборотов (3–5 секунд).
2. Плавно опустите пильную головку, начиная рез сверху.
3. Аккуратно потяните головку на себя по направляющим, сохраняя постоянное давление.
4. Не форсируйте движение — позвольте диску работать самому.
5. После завершения протяжки отпустите кнопку пуска и дождитесь полной остановки диска.

Типичные ошибки и как их избежать

Даже опытные мастера иногда допускают ошибки, которые приводят к браку или поломке инструмента. Ниже — самые распространённые проблемы и пути их решения.

Ошибка 1: Сколы на лицевой стороне

Часто возникает при резке ламинированной ДСП или МДФ. Причина — тупой диск или слишком быстрая подача. Используйте пильный диск с мелкими зубьями (80–100 зубьев) и работайте медленнее.

Ошибка 2: Неточный угол

Происходит из-за неправильной калибровки шкалы или люфта в механизме поворота. Регулярно проверяйте углы с помощью угломера и подтягивайте фиксирующие винты.

Ошибка 3: Заедание диска при протяжке

Может быть вызвано грязными направляющими, перекосом головки или деформацией диска. Очистите штанги, проверьте биение диска и при необходимости замените его.

Ошибка 4: Вибрация и шум

Указывает на износ подшипников, ослабленные крепления или дисбаланс диска. Проверьте все болты, особенно на пильном узле, и убедитесь, что диск установлен правильно.

Совет от мастера: практика точного реза

Для достижения профессионального качества реза недостаточно просто следовать инструкции. Нужно развивать «чувство инструмента» — понимание того, как пила реагирует на разные материалы и нагрузки.

Техника «плавного входа»

Начинайте рез с лёгкого касания, позволяя диску «найти» свою траекторию. Полностью опускайте головку только после того, как диск вошёл в материал на 1–2 см. Это снижает риск сколов и перекоса.

Работа с разными материалами

• Массив сосны — используйте диск с крупными зубьями (24–40), скорость средняя.
• ЛДСП — только мелкозубчатый диск (80+ зубьев), медленная подача.
• Алюминий — специальный диск по металлу, подача с охлаждением (можно использовать мыльный раствор).

Часто задаваемые вопросы

Заключение

Торцовочная пила с протяжкой — мощный и точный инструмент, который способен значительно повысить качество и скорость столярных работ. Однако её эффективность напрямую зависит от правильной настройки, соблюдения техники безопасности и умения выполнять рез плавно и контролируемо.

Главное — помнить, что скорость не важнее точности. Лучше сделать меньше резов, но идеальных, чем спешить и получать брак. Регулярное обслуживание, проверка углов и чистка механизма продлят срок службы пилы и снизят риск аварий.

• Всегда фиксируйте заготовку перед резом.
• Проверяйте угол и глубину реза перед включением пилы.
• Используйте защитные средства и не снимайте кожух.
• Двигайтесь плавно — не форсируйте протяжку.
• Регулярно обслуживайте направляющие и диск.
