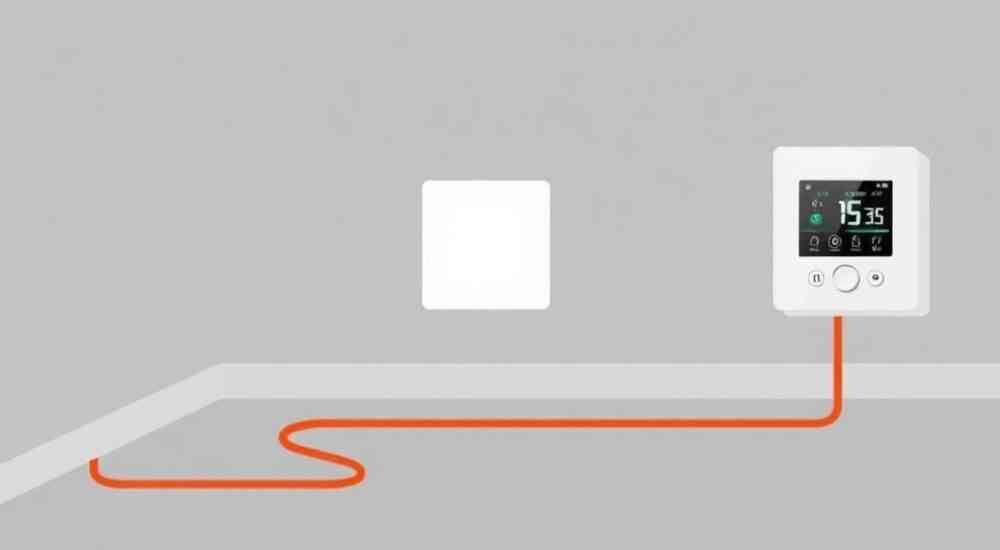

Как правильно подключить теплый пол электрический к терморегулятору

Электрический теплый пол — это эффективное решение для создания комфортного микроклимата в жилых и коммерческих помещениях. Его правильная работа напрямую зависит от грамотного подключения к терморегулятору, который обеспечивает автоматическое управление температурой, экономию энергии и безопасность эксплуатации. Неправильный монтаж может привести к перегреву, короткому замыканию или выходу системы из строя.

Подключение теплого пола — не просто техническая задача, а комплексный процесс, требующий понимания электротехники, норм безопасности и особенностей оборудования. Современные терморегуляторы позволяют точно контролировать температуру, программировать режимы работы и интегрироваться в «умный дом». Однако даже самое продвинутое устройство не спасет от ошибок при неправильной установке. Поэтому важно разобраться во всех этапах: от выбора компонентов до финальной настройки.

Как выбрать подходящий терморегулятор

Выбор терморегулятора — первый и один из самых важных шагов. От этого зависит не только удобство управления, но и долговечность всей системы обогрева. Существует несколько типов терморегуляторов: механические, электронные, программируемые и Wi-Fi модели. Механические устройства просты в использовании, но имеют низкую точность регулировки. Электронные обеспечивают более точный контроль температуры, а программируемые позволяют задавать расписание включения и выключения.

Wi-Fi терморегуляторы — современное решение, которое позволяет управлять системой удаленно через смартфон. Это особенно удобно, если вы хотите включить обогрев за час до приезда домой. При выборе нужно обратить внимание на максимальную нагрузку, которую может выдержать устройство. Обычно она составляет 16 А (до 3,7 кВт), что достаточно для большинства помещений площадью до 20 м².

Также важно учитывать тип датчика температуры: воздушный, пола или комбинированный. Для теплого пола рекомендуется использовать датчик пола, установленный в полу на расстоянии 50–70 см от стены. Он измеряет реальную температуру поверхности, что позволяет избежать перегрева покрытия.

Критерии выбора терморегулятора

• Максимальная мощность нагрузки — должна превышать суммарную мощность всех подключенных секций теплого пола.
• Тип управления — механика, сенсор, кнопки, приложение.
• Наличие датчика пола — обязательный элемент для точного контроля.
• Степень защиты (IP) — для ванной комнаты нужен минимум IP44.
• Функция самодиагностики — помогает быстро выявить неисправность.

Схема подключения электрического теплого пола к терморегулятору

Правильная схема подключения — основа безопасной и надежной работы системы. Стандартная схема включает три основных компонента: источник питания (сеть 220 В), терморегулятор и нагревательный кабель (или мат). Также обязательно используется УЗО (устройство защитного отключения) или дифавтомат — это критически важно для помещений с повышенной влажностью.

Основные контакты на терморегуляторе:

• L (фаза) — вход от сети;
• N (ноль) — нулевой провод от сети;
• Load (нагрузка) — выход к нагревательному кабелю;
• Sensor — подключение датчика температуры пола.

Питание подается на терморегулятор, он анализирует сигнал с датчика и, если температура ниже заданной, замыкает цепь, подавая напряжение на нагревательный кабель. Как только пол достигает нужной температуры, терморегулятор размыкает цепь.

Типичная схема подключения

1. От щитка подводится кабель 3×1,5 мм² (фаза, ноль, заземление) к месту установки терморегулятора.
2. Клемма L терморегулятора соединяется с фазой из щитка.
3. Клемма N — с нулевым проводом.
4. Выход Load (L) идет к фазе нагревательного кабеля.
5. Выход N терморегулятора (если есть) или общая нейтраль — к нулю кабеля.
6. Датчик температуры подключается к клеммам Sensor.
7. Экранированный провод датчика должен быть заземлен.

Если терморегулятор не имеет клеммы для нуля на выходе, то нулевой провод идет напрямую от щитка к нагревательному кабелю, минуя регулятор. Это распространенная ошибка — многие пытаются пропустить и ноль через терморегулятор, хотя большинство моделей рассчитаны только на коммутацию фазы.

Пошаговая инструкция по подключению

Перед началом работ обязательно отключите питание на щитке и проверьте отсутствие напряжения с помощью индикаторной отвертки. Работы лучше проводить после завершения укладки нагревательного кабеля, но до заливки стяжки или укладки финишного покрытия.

Шаг 1: Подготовка материалов и инструментов

• Терморегулятор с датчиком температуры;
• Кабель питания 3×1,5 мм²;
• Гофрированная трубка для датчика (не менее 6 мм диаметром);
• Клеммы WAGO или наконечники НШВИ;
• Индикаторная отвертка, мультиметр, отвертки;
• Коробка под розетку (монтажная коробка).

Шаг 2: Установка датчика температуры

Датчик устанавливается в гофре на глубину 2–3 см от поверхности пола, на расстоянии 50–70 см от стены. Гофра предотвращает повреждение при ремонте и позволяет извлечь датчик при необходимости. Конец гофры заглушается, чтобы не попала стяжка.

Шаг 3: Прокладка кабелей

От места установки терморегулятора до пола прокладывается штроба. В нее укладываются:

• Питающий кабель от щитка (3×1,5 мм²);
• Гофра с датчиком;
• Провода от нагревательного кабеля (выходные концы).

Шаг 4: Подключение к терморегулятору

1. Зачистите концы проводов на 8–10 мм.
2. Подключите фазу (L) из щитка к клемме L терморегулятора.
3. Ноль (N) — к клемме N.
4. Заземление (если есть) — к соответствующей клемме.
5. Выход Load (L) — к фазе нагревательного кабеля.
6. Ноль нагревательного кабеля — либо к общей нейтрали, либо к выходной клемме N терморегулятора (если предусмотрено).
7. Подключите датчик к клеммам Sensor согласно полярности (если важна).

Шаг 5: Проверка и тестирование

Перед включением обязательно измерьте сопротивление нагревательного кабеля мультиметром. Оно должно соответствовать паспортным данным (обычно 10–100 Ом в зависимости от мощности и длины). Также проверьте сопротивление изоляции — оно должно быть не менее 0,5 МОм.

Затем включите питание, установите минимальную температуру, включите терморегулятор и постепенно увеличивайте значение. Через 10–15 минут проверьте, нагревается ли пол. Если все работает — можно закрывать монтажную коробку.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при подключении теплого пола. Ниже — самые частые проблемы и способы их устранения.

Ошибка 1: Подключение без УЗО

Многие считают, что обычный автомат достаточно. Но УЗО защищает от токов утечки, которые особенно опасны в ванной комнате. Без него система не соответствует требованиям ПУЭ.

Ошибка 2: Неправильное подключение нуля

Подача нуля через терморегулятор, если он не предназначен для этого, может привести к перегреву клемм и выходу устройства из строя. Проверяйте схему в инструкции.

Ошибка 3: Игнорирование проверки сопротивления

Установка терморегулятора без предварительной проверки кабеля — рискованно. Перебитый или поврежденный кабель может вызвать короткое замыкание.

Ошибка 4: Установка датчика слишком близко к стене

Если датчик расположен рядом с нагревательным кабелем или в холодной зоне, он будет давать неверные показания. Это приведет к перегреву или недогреву пола.

Ошибка 5: Использование кабеля меньшего сечения

Кабель 3×1,5 мм² — минимальный стандарт. При мощности свыше 3 кВт рекомендуется 2,5 мм². Иначе будет перегрев и риск возгорания.

Экспертное мнение

Современные технологии позволяют интегрировать теплый пол в системы «умного дома»: управлять через голосовые помощники, синхронизировать с погодой, получать уведомления о неисправностях. Однако автоматизация не отменяет базовых принципов электробезопасности. Особенно важно следить за состоянием соединений — используйте только сертифицированные клеммы и избегайте скруток.

Вопросы и ответы

Заключение

Подключение электрического теплого пола к терморегулятору — ответственный процесс, требующий внимания к деталям и соблюдения норм безопасности. От правильного выбора оборудования и схемы подключения зависит не только комфорт, но и безопасность жильцов. Современные терморегуляторы предлагают широкие возможности, но их эффективность реализуется только при грамотном монтаже.

• Всегда используйте УЗО или дифавтомат при подключении теплого пола.
• Проверяйте сопротивление нагревательного кабеля до и после укладки.
• Устанавливайте датчик температуры в гофре на расстоянии 50–70 см от стены.
• Подбирайте терморегулятор по мощности нагрузки и условиям эксплуатации.
• Избегайте скруток — используйте только заводские клеммы или наконечники.
