Как правильно подключить теплый пол электрический

Теплый электрический пол — это эффективное решение для комфортного обогрева жилых и коммерческих помещений. Он обеспечивает равномерное распределение тепла, повышает уровень уюта и может использоваться как основной или дополнительный источник отопления. Правильная установка играет ключевую роль в безопасности, долговечности и эффективности системы.

Выбор типа электрического теплого пола

Перед началом монтажа важно определиться с типом нагревательного элемента. На рынке представлены три основных варианта: нагревательный кабель, нагревательные маты и инфракрасная пленка. Каждый из них имеет свои особенности, сферу применения и требования к монтажу.

Нагревательный кабель — наиболее традиционный и универсальный вариант. Он состоит из одного или двух проводников с высоким сопротивлением, защищенных изоляцией. Кабель укладывается «змейкой» на подготовленную поверхность, что позволяет гибко регулировать шаг укладки и зону обогрева. Подходит для помещений с бетонной стяжкой.

Нагревательные маты представляют собой ту же кабельную систему, уже закрепленную на сетке. Это ускоряет монтаж и снижает риск повреждения при укладке. Маты идеальны для небольших помещений — ванных, кухонь, балконов. Их можно укладывать под плитку без дополнительной стяжки.

Инфракрасная пленка — современное решение, работающее по принципу длинноволнового излучения. Она тонкая, гибкая и не требует стяжки. Пленка укладывается под ламинат, линолеум или ковролин. Отличается быстрым нагревом и энергоэффективностью, но менее надежна при механических нагрузках.

Когда что использовать?

• Нагревательный кабель — когда нужна максимальная надежность и вы планируете заливать стяжку толщиной 3–5 см.
• Маты — если ремонт должен быть завершен быстро и нет возможности увеличивать уровень пола.
• Пленка — при реконструкции существующего пола или использовании «холодных» напольных покрытий.

Расчет мощности и планирование зоны обогрева

Правильный расчет мощности — залог эффективной и экономичной работы системы. Недостаточная мощность не прогреет помещение, а избыточная приведет к перерасходу электроэнергии и перегреву покрытия.

Для жилых помещений с хорошей теплоизоляцией рекомендуется удельная мощность:

• 120–150 Вт/м² — для основного отопления;
• 80–100 Вт/м² — как дополнительный обогрев.

Для ванных комнат, кухонь и балконов — 150–180 Вт/м², так как эти зоны теряют больше тепла.

Чтобы рассчитать общую мощность, нужно:

1. Измерить площадь помещения.
2. Вычесть зону, где не будет укладываться система (под мебелью, сантехникой).
3. Умножить свободную площадь на выбранную удельную мощность.

Например, ванная комната 4 м², из них 1 м² занято ванной и шкафом. Свободная зона — 3 м². При мощности 160 Вт/м² общая потребляемая мощность составит 480 Вт.

Пример зонирования

• Гостиная: обогрев по периметру и в зоне отдыха, исключая диван и шкаф.
• Кухня: вокруг рабочей зоны и обеденного стола, но не под гарнитуром.
• Спальня: в центре и у кровати, минуя тумбочки и комод.

Необходимые материалы и инструменты

Для успешного монтажа понадобится не только нагревательный элемент, но и вспомогательные компоненты. Заранее подготовьте весь список, чтобы избежать простоев.

Основные материалы:

• Нагревательный кабель, мат или пленка;
• Терморегулятор с датчиком температуры пола;
• Демпферная лента;
• Теплоизоляция (пенополистирол, фольгированный пенофол);
• Монтажная лента или сетка;
• Гофрированная труба для датчика;
• Самовыравнивающаяся стяжка (для кабеля и матов);
• УЗО (устройство защитного отключения) — обязательно!

Инструменты:

• Рулетка, маркер, уровень;
• Перфоратор (для штробы);
• Кусачки, плоскогубцы, отвертка;
• Мультиметр — для проверки сопротивления;
• Изолента, клеммы WAGO;
• Шпатель, емкость для раствора.

Монтажные работы: пошаговая инструкция

Монтаж начинается с подготовки основания. Оно должно быть ровным, чистым и сухим. Любые загрязнения или перепады более 5 мм могут повредить нагревательный элемент.

Шаг 1: Подготовка поверхности

• Очистите пол от пыли, старого покрытия и выступов.
• Заделайте трещины и сколы цементным раствором.
• Обработайте грунтовкой для лучшей адгезии.

Шаг 2: Укладка теплоизоляции

Теплоизоляция предотвращает потерю тепла вниз. Используйте экструдированный пенополистирол толщиной 20–50 мм. Для пленочных систем подойдет фольгированный пенофол.

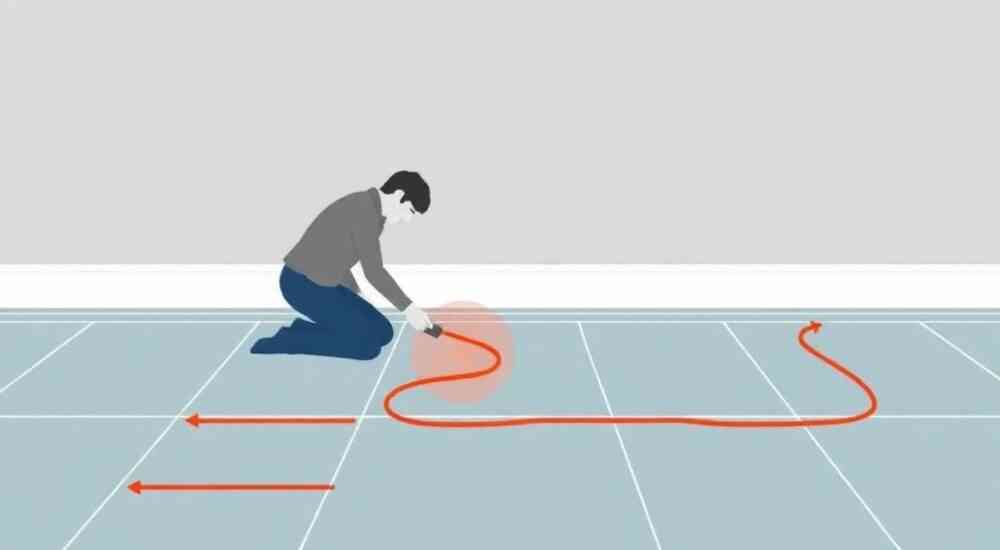

Шаг 3: Разметка и укладка нагревательного элемента

• Нанесите разметку на пол, указав зоны укладки и шаг кабеля (обычно 10–15 см).
• Уложите демпферную ленту по периметру стен — она компенсирует расширение при нагреве.
• Начинайте укладку от терморегулятора. Не допускайте перекручивания кабеля и его пересечения.
• Фиксируйте кабель монтажной лентой или сеткой.

Для матов: просто раскатайте их по полу, обрезая сетку (не кабель!) в местах поворотов. Для пленки: разместите полосы на расстоянии 5–10 см друг от друга, избегая наложений.

Шаг 4: Установка датчика температуры

• Проложите гофрированную трубу от терморегулятора к середине обогреваемой зоны.
• Уложите в нее датчик — он должен быть подвижным для замены в будущем.
• Загерметизируйте конец трубы, чтобы в нее не попал раствор.

Подключение к электросети и настройка терморегулятора

Подключение — самый ответственный этап. Ошибки здесь могут привести к короткому замыканию, поражению током или выходу оборудования из строя.

Подготовка шкафа и штробы

• Пробейте штробу от пола к месту установки терморегулятора (обычно на высоте 80–100 см).
• Уложите в нее силовой кабель (3×1.5 мм²) от щитка и кабель от нагревательного элемента.
• Установите монтажную коробку для терморегулятора.

Подключение по схеме

Типичная схема подключения:

1. Фаза (L) и ноль (N) от щитка подключаются к входу терморегулятора.
2. Выход терморегулятора соединяется с нагревательным кабелем.
3. Датчик температуры подключается к соответствующим клеммам.
4. Заземление (если есть экран) подключается к PE.

Все соединения выполняйте через клеммы WAGO — они обеспечивают надежный контакт без скруток.

Тестирование и запуск системы

Перед заливкой стяжки (для кабеля и матов) или укладкой финишного покрытия необходимо проверить работоспособность системы.

Этапы тестирования

• Измерьте сопротивление нагревательного кабеля мультиметром. Оно должно соответствовать паспортному значению (±10%).
• Подключите систему к терморегулятору и включите на минимальную температуру (20–25 °C).
• Проверьте, нагревается ли кабель. Используйте тепловизор или просто проведите рукой (осторожно!).
• Убедитесь, что датчик корректно передает температуру.

Если все в порядке — отключите питание и приступайте к следующему этапу. Для кабеля и матов: залейте стяжку толщиной 3–5 см. Дайте ей высохнуть 28 дней (минимум 7 при ускоренных смесях). Только после этого можно укладывать плитку и включать систему.

Для пленки: сразу укладывайте финишное покрытие, избегая острых предметов.

Распространенные ошибки и рекомендации

Даже опытные мастера допускают ошибки. Вот самые частые:

• Отсутствие УЗО — главная причина аварий. Без него система опасна для жизни.
• Укладка под мебель — приводит к перегреву и выходу кабеля из строя.
• Неправильный шаг укладки — слишком плотно — перегрев, слишком редко — холодные зоны.
• Игнорирование теплоизоляции — до 30% тепла уходит вниз.
• Скрутки вместо клемм — со временем окисляются, греются, вызывают пожар.

Советы по долговечности

• Используйте терморегулятор с функцией защиты от замерзания.
• Не включайте систему «на полную» сразу — начинайте с 25 °C и постепенно увеличивайте.
• Проверяйте сопротивление раз в год — это поможет выявить повреждение до аварии.

Экспертное мнение

Также эксперты отмечают рост популярности двужильных кабелей: они создают меньше электромагнитного излучения и лучше подходят для спален и детских комнат.

Вопросы и ответы

Заключение

Подключение электрического теплого пола — процесс, требующий внимания к деталям, знания норм ПУЭ и аккуратности. От правильного выбора системы, точного расчета и качественного монтажа зависит не только комфорт, но и безопасность жильцов.

• Выбирайте тип системы с учетом покрытия, бюджета и условий эксплуатации.
• Всегда используйте УЗО и отдельную линию питания.
• Не укладывайте нагревательные элементы под мебель и технику.
• Проверяйте сопротивление до и после монтажа.
• Настройте терморегулятор с учетом времени суток и сезона для экономии энергии.
