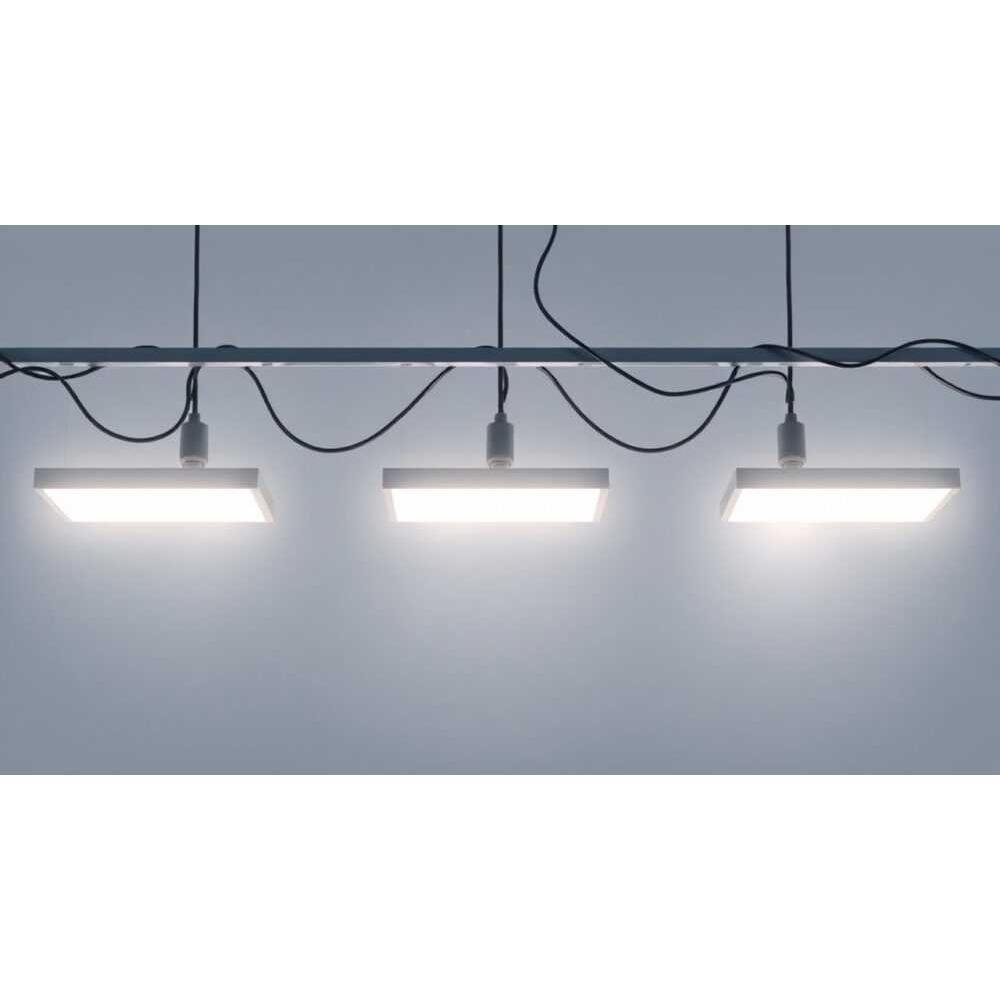

Как правильно подключить светодиодные линейные светильники

Светодиодные линейные светильники — современное, энергоэффективное и долговечное решение для освещения офисов, производственных помещений, торговых залов и даже жилых пространств. Правильное подключение таких светильников напрямую влияет на их работу, безопасность и срок службы. Основная рекомендация: всегда соблюдайте схему подключения, указанную в паспорте устройства, используйте качественные компоненты и не пренебрегайте мерами электробезопасности.

Особенности светодиодных линейных светильников

Линейные светодиодные светильники представляют собой протяжённые источники света, которые монтируются в ряд для равномерного освещения больших площадей. Они активно вытесняют традиционные люминесцентные лампы благодаря высокой светоотдаче, низкому энергопотреблению и отсутствию ртути. Такие светильники могут быть длиной от 30 см до 6 метров, работать от постоянного тока (DC) или переменного (AC), а также поддерживать функции диммирования и умного управления.

Основными конструктивными элементами являются светодиодная матрица, радиатор для отвода тепла, драйвер (встроенный или внешний) и корпус из алюминия или поликарбоната. В зависимости от исполнения, светильники бывают подвесными, встраиваемыми, накладными или трековыми. Выбор типа зависит от назначения помещения и требований к уровню освещённости.

Напряжение питания может быть 12 В, 24 В или 220 В. Модели на 12–24 В требуют внешнего блока питания (драйвера), что делает систему безопаснее, особенно во влажных помещениях. Светильники на 220 В проще в установке, но менее гибкие в конфигурации. Важно понимать, что не все линейные светильники можно соединять последовательно — это зависит от технических характеристик производителя.

Типы линейных светильников

• Модульные — состоят из отдельных секций, которые можно соединять между собой. Часто используются в промышленных помещениях.
• Интегрированные — имеют встроенный драйвер и подключаются напрямую к сети. Удобны для бытового использования.
• Трековые — монтируются на шинопровод, позволяя перемещать и поворачивать светильники. Идеальны для акцентного освещения витрин.
• Гибкие ленты в профиле — хотя формально не являются «светильниками», часто выполняют те же функции. Требуют отдельного подхода к подключению.

Подготовка к подключению: инструменты и материалы

Прежде чем начинать монтаж, необходимо подготовить всё необходимое. Неправильно подобранные компоненты могут привести к перегреву, мерцанию или выходу из строя светильников. Особенно важно учитывать суммарную мощность всей цепи и соответствие сечения провода нагрузке.

Для работы вам понадобятся:

• Отвёртки (крестовая и плоская)
• Индикаторная отвёртка или мультиметр
• Кусачки и stripper для зачистки проводов
• Клеммы Wago или винтовые зажимы
• Кабель нужного сечения (обычно 1,5 мм² для 220 В)
• Блок питания (если используется низковольтная система)
• Монтажные скобы или крепёжные элементы
• Изолента или термоусадочные трубки

Перед началом обязательно обесточьте участок сети. Используйте автоматический выключатель в щитке и повесьте предупредительный знак. Это простое правило спасает жизни. Также убедитесь, что выбранная схема подключения соответствует проекту освещения и не превышает допустимую нагрузку на линию.

Как рассчитать мощность и количество светильников

Чтобы избежать перегрузки, рассчитайте общую потребляемую мощность. Например, если один светильник потребляет 20 Вт, а вы планируете подключить 10 штук — суммарная нагрузка составит 200 Вт. Блок питания должен иметь запас минимум 20%: 200 × 1,2 = 240 Вт. Для сети 220 В это около 1,1 А.

Схемы подключения линейных светильников

Выбор схемы подключения зависит от количества светильников, их расположения и наличия диммера или контроллера. Наиболее распространённые варианты — последовательное, параллельное и комбинированное подключение.

Последовательное подключение

В этой схеме светильники соединяются один за другим: выход первого подключается ко входу второго и так далее. Подходит только для моделей, разрешённых к последовательному соединению. Преимущество — простота монтажа. Недостаток — при выходе одного светильника из строя вся цепь может перестать работать.

Такой способ чаще применяется в низковольтных системах (12–24 В). Важно не превышать максимальную длину цепи, указанную в паспорте. Обычно это 10–15 метров. При большей длине возникает падение напряжения, что приводит к затемнению последних светильников.

Параллельное подключение

Каждый светильник подключается к общей шине питания напрямую. Это более надёжная схема: отказ одного устройства не влияет на работу остальных. Минус — требуется больше кабеля и места в распределительной коробке.

Параллельное подключение рекомендуется для систем с высокими требованиями к бесперебойности — например, в операционных, серверных или на производстве. Все светильники получают одинаковое напряжение, что обеспечивает равномерное свечение.

Комбинированная схема

Используется при большом количестве светильников. Группы из 2–4 устройств соединяются последовательно, а сами группы — параллельно к блоку питания. Такой подход снижает количество проводов и упрощает монтаж, сохраняя стабильность работы.

Монтаж и настройка: пошаговая инструкция

Правильный монтаж — залог долгой и стабильной работы системы освещения. Ниже приведена универсальная пошаговая инструкция для подключения низковольтных линейных светильников через блок питания.

1. Отключите питание в щитке и убедитесь в отсутствии напряжения с помощью мультиметра.
2. Закрепите светильники на потолке или стене с помощью кронштейнов. Следите за горизонтальностью и равномерным зазором между ними.
3. Подключите блок питания к сети 220 В: фаза (L) и ноль (N) — согласно маркировке. Заземление (PE) подключайте при наличии.
4. Соедините выход блока питания с первым светильником. Убедитесь в правильной полярности (+ и –).
5. Последовательно или параллельно подключите остальные светильники, используя клеммы или заводские разъёмы.
6. Проверьте все соединения на надёжность, изолируйте оголённые участки.
7. Включите питание и проверьте работу всех светильников. При необходимости — отрегулируйте угол наклона или яркость.

Если используется система с диммером, он подключается между блоком питания и светильниками. Для цифрового управления (DALI, 0–10 В) потребуется дополнительный контроллер и настройка программного обеспечения.

Распространённые ошибки при подключении и как их избежать

Даже опытные электрики иногда допускают критические ошибки, которые приводят к преждевременному выходу из строя оборудования.

• Подключение без блока питания — попытка запитать 12-вольтовый светильник от 220 В приводит к мгновенному перегоранию светодиодов.
• Игнорирование полярности — многие LED-устройства чувствительны к обратной полярности, особенно на постоянном токе.
• Превышение допустимой длины цепи — вызывает падение напряжения и неравномерное свечение.
• Использование некачественных клемм — слабые контакты греются, окисляются и могут стать причиной пожара.
• Отсутствие запаса мощности — работа блока питания на пределе снижает его срок службы и повышает риск перегрева.

Экспертное мнение

По его словам, будущее за интегрированными системами: DALI, KNX, Zigbee. Они позволяют управлять тысячами светильников с одного пульта, собирать аналитику и экономить до 40% электроэнергии. Но ключевой момент — изначально закладывать в проект возможность масштабирования: прокладывать резервные кабели, использовать стандартные протоколы и унифицированные разъёмы.

Вопросы и ответы

Заключение

Подключение светодиодных линейных светильников — процесс, требующий внимания к деталям, знания электротехники и строгого соблюдения инструкций. От выбора схемы до качества монтажа зависит не только комфорт, но и безопасность эксплуатации. Современные технологии позволяют создавать гибкие, энергоэффективные и интеллектуальные системы освещения, но основа остаётся прежней — правильная электрическая разводка.

• Всегда проверяйте напряжение и мощность перед подключением.
• Параллельное подключение надёжнее последовательного.
• Используйте блок питания с запасом 20% от общей нагрузки.
• Не пренебрегайте заземлением и качеством соединений.
• Читайте паспорт изделия — там содержатся ключевые данные для монтажа.
