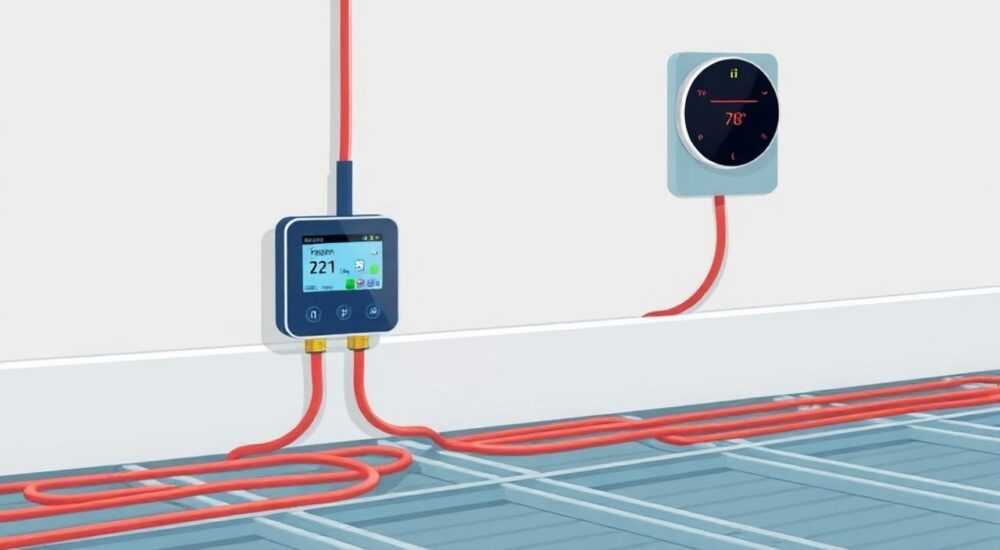

Как правильно подключить теплый пол к терморегулятору

Теплый пол — это комфорт, экономия на отоплении и современное решение для любого жилого помещения. Однако его эффективность во многом зависит от правильного подключения к терморегулятору. Неправильно собранная схема может привести к перегреву, выходу из строя нагревательных элементов или даже короткому замыканию. Чтобы избежать этих проблем, важно чётко следовать инструкциям производителя, учитывать тип системы обогрева и обеспечить безопасность при монтаже.

Для корректного подключения теплого пола к терморегулятору необходимо определить тип системы (резистивный, кабельный, мат, ИК-пленка), правильно подключить датчик температры и соблюдать цветовую маркировку проводов. Главное — использовать автомат защиты и УЗО, а все работы выполнять при отключенном питании.

Содержание статьи:

Как выбрать подходящий терморегулятор
Критерии выбора
Подготовка к подключению: что нужно знать
Подключение через распределительную коробку
Схема подключения теплого пола к терморегулятору
Особенности для разных типов полов
Монтаж датчика температуры: нюансы установки
Проверка датчика
Тестирование и наладка системы после подключения
Первый прогрев
Частые ошибки при подключении и как их избежать
Экспертное мнение
Вопросы и ответы
Заключение

Как выбрать подходящий терморегулятор

Выбор терморегулятора — первый и один из самых важных этапов организации системы «теплый пол». От этого устройства зависит не только комфорт в помещении, но и срок службы нагревательных элементов. Существуют различные типы терморегуляторов: механические, электронные, программируемые и Wi-Fi модели. Каждый из них имеет свои особенности, преимущества и ограничения.
Механические регуляторы просты в использовании и недороги, но обладают низкой точностью и отсутствием функций программирования. Электронные модели обеспечивают более точный контроль температуры, часто оснащены ЖК-дисплеем и возможностью установки режимов по времени. Программируемые терморегуляторы позволяют задавать расписание включения/выключения, что особенно полезно в спальнях или квартирах с разным графиком проживания.
Wi-Fi терморегуляторы — это новейшее решение, позволяющее управлять системой удаленно через смартфон или голосовые помощники (например, Алиса или Google Assistant). Они идеально подходят для умных домов, но требуют стабильного интернет-соединения и могут быть дороже аналогов.

Критерии выбора

Мощность нагрузки: терморегулятор должен выдерживать суммарную мощность всех подключенных нагревательных секций. Обычно допустимая нагрузка составляет 16 А (до 3,5–3,7 кВт).
Тип датчика: большинство моделей работают с датчиками сопротивления NTC (обычно 10 кОм при 25 °C). Важно проверить совместимость.
Способ монтажа: встраиваемые (в стену) или накладные. Первые выглядят аккуратнее, вторые — проще в установке.
Функционал: наличие таймера, антизамерзания, защиты от перегрева, энергосбережения.

Полезно знать: перед покупкой терморегулятора рассчитайте общую мощность теплого пола (мощность на 1 м² × площадь укладки). Добавьте запас 20–30% — это поможет избежать перегрузки.

Тип терморегулятора	Точность	Управление	Цена (пример)	Рекомендации
Механический	±1–2 °C	Ручной	от 800 ₽	Для гаражей, кладовок, временного использования
Электронный	±0,5 °C	Кнопки + экран	от 1500 ₽	Для ванных, кухонь, детских комнат
Программируемый	±0,3 °C	Меню, таймер	от 2500 ₽	Для постоянного проживания, экономия энергии
Wi-Fi	±0,2 °C	Смартфон, голос	от 4000 ₽	Для умного дома, удалённое управление

Подготовка к подключению: что нужно знать

Перед началом подключения необходимо подготовить всё необходимое: инструменты, материалы и убедиться в готовности самой системы теплого пола. Работы следует проводить только при отключенном электропитании — это базовое правило электробезопасности.
Вам понадобятся:

Отвертки (крестовая, плоская, индикаторная)
Мультиметр (для проверки сопротивления и напряжения)
Кусачки, stripper (для зачистки изоляции)
Гофрированная трубка для датчика (если не установлена)
Клеммы Wago или винтовые зажимы
Автоматический выключатель и УЗО (обязательно!)

Теплый пол должен быть уже уложен, протестирован на целостность и зафиксирован в стяжке или под финишным покрытием. Перед подключением измерьте сопротивление нагревательного кабеля или пленки — оно должно соответствовать паспортным данным (обычно указано в инструкции). Отклонение более чем на 10% — повод для диагностики.

«Перед подключением обязательно проверьте сопротивление изоляции нагревательного кабеля мегаомметром (при наличии). Значение ниже 0,5 МОм указывает на повреждение.» — Электромонтажник, стаж 12 лет

Подключение через распределительную коробку

Лучше всего выводить все провода теплого пола в распределительную коробку рядом с местом установки терморегулятора. Туда же заводится:

Фаза (L) и ноль (N) от щитка
Заземление (PE), если используется экранированный кабель
Провода от нагревательного элемента
Провода от датчика температуры

Это позволяет организовать аккуратный и безопасный монтаж, а также упрощает обслуживание в будущем.

Полезно знать: никогда не подключайте теплый пол напрямую к розетке. Он должен быть подключен через отдельную линию с автоматом и УЗО — это требование ПУЭ (Правил устройства электроустановок).

Схема подключения теплого пола к терморегулятору

Стандартная схема подключения терморегулятора включает три основных компонента: питание, нагрузку (теплый пол) и датчик температуры. Большинство терморегуляторов имеют маркированные клеммы: L (фаза), N (ноль), T1 или Sensor (датчик), L1 и N1 (выход на нагревательный элемент).

Отключите питание в электрощите и установите автомат на 16 А и УЗО 30 мА для линии теплого пола.
Подключите фазу (L) от щитка к клемме L терморегулятора.
Подключите ноль (N) к клемме N.
Подключите заземление (PE), если есть, к корпусу или отдельной клемме.
Подключите провода нагревательного элемента к клеммам L1 и N1.
Подключите датчик температуры к клеммам T1 и T2 (или Sensor).

Цветовая маркировка проводов:

Фаза (L) — коричневый, черный или красный
Ноль (N) — синий
Заземление (PE) — желто-зеленый
Датчик — обычно белый и красный (зависит от модели)

Особенности для разных типов полов

Кабельный пол: подключается напрямую к терморегулятору. Важно не перегнуть кабель при укладке.
Инфракрасная пленка: требует параллельного подключения нескольких полос через шины. Используются специальные зажимы.
Термоматы: подключаются как единый кабель. Проверьте сопротивление до заливки стяжки.

Полезно знать: при подключении ИК-пленки нельзя допускать перехлёстов токоведущих шин. Это вызывает локальный перегрев и повреждение покрытия.

Монтаж датчика температуры: нюансы установки

Датчик температуры — «глаз» терморегулятора. От его правильной установки зависит точность управления. Обычно используется термистор NTC, помещенный в гофрированную трубку. Трубка устанавливается в полу между нагревательными элементами.
Рекомендуемое расположение:

На расстоянии 50–80 см от стены
Между двумя витками кабеля или по центру полосы пленки
На равном удалении от источников тепла и холода (не рядом с окном или батареей)

Гофра предотвращает повреждение датчика при заливке стяжки и позволяет его заменить без вскрытия пола. Один конец гофры закрывается заглушкой, второй выводится к месту установки терморегулятора.

Проверка датчика

Перед подключением измерьте сопротивление датчика при комнатной температуре. Для NTC 10 кОм оно должно быть около 10–12 кОм. Если значение сильно отличается — возможно, датчик поврежден.

«Если датчик показывает бесконечное сопротивление (обрыв) или 0 Ом (короткое замыкание) — его нужно заменить. Не подключайте терморегулятор без рабочего датчика.» — Специалист по системам обогрева

Тестирование и наладка системы после подключения

После завершения монтажа и подключения всех проводов можно переходить к тестированию. Этот этап критически важен — он помогает выявить ошибки до ввода системы в эксплуатацию.

Визуально проверьте все соединения на надежность и отсутствие оголенных проводов.
Включите автомат и УЗО, убедитесь, что нет срабатывания.
На дисплее терморегулятора должно отображаться текущее значение температуры.
Установите температуру выше текущей на 5–10 °C и включите устройство.
Через 10–15 минут проверьте, нагревается ли пол (можно использовать ИК-термометр).

Если терморегулятор показывает ошибку (например, «Err», «SEn», «Lo»), проверьте:

Правильность подключения датчика
Целостность проводов датчика
Сопротивление нагревательного элемента
Наличие питания на входе

Первый прогрев

При первом включении рекомендуется:

Установить температуру +15 °C на 24 часа
Повысить до +20 °C еще на сутки
Только потом выйти на комфортный уровень (+24–26 °C)

Это позволяет избежать растрескивания стяжки и перегрева материалов.

Полезно знать: после первого включения система может работать нестабильно первые 2–3 дня — это нормально. Датчик адаптируется к условиям, алгоритмы обучения активируются.

Частые ошибки при подключении и как их избежать

Даже опытные мастера иногда допускают ошибки. Вот самые распространенные:

Подключение без УЗО: создает риск поражения током. УЗО обязательно!
Неправильная установка датчика: слишком близко к кабелю или в холодной зоне — искажает показания.
Перегрузка терморегулятора: подключение пола мощнее 3,5 кВт к устройству на 16 А.
Игнорирование сопротивления: не проверяют кабель перед заливкой — потом невозможно найти обрыв.
Подключение к розетке: создает перегрузку сети и риск возгорания.

Ошибка	Последствия	Как избежать
Нет УЗО	Риск поражения током, пожар	Установить УЗО 30 мА на отдельной линии
Обрыв датчика	Терморегулятор не работает	Использовать гофру, не растягивать провод
Неверная полярность	Не влияет на работу, но может повредить электронику	Следовать схеме, проверять цвета
Перегрев клемм	Оплавление, отгорание контактов	Затягивать клеммы, использовать Wago

Экспертное мнение

При подключении теплого пола к терморегулятору ключевыми принципами являются безопасность, точность и долговечность. Всегда используйте отдельную линию питания с защитой. Подключение должно выполняться по стандартной схеме, с учетом типа нагревательного элемента. Особое внимание уделяйте монтажу датчика — его положение напрямую влияет на комфорт. Современные терморегуляторы способны экономить до 30% энергии при грамотной настройке графика. Лучше потратить больше времени на подготовку, чем потом вскрывать пол для ремонта.

Вопросы и ответы

Можно ли подключить два теплых пола к одному терморегулятору?

Да, если их суммарная мощность не превышает 3,5 кВт и они находятся в одном помещении с одинаковыми условиями нагрева. Для разных комнат лучше использовать отдельные регуляторы.

Что делать, если терморегулятор мигает или показывает ошибку?

Чаще всего это связано с датчиком. Проверьте его сопротивление, целостность проводов и правильность подключения. При обрыве — замените, используя запасной конец в гофре.

Нужно ли отключать теплый пол летом?

Не обязательно. Можно перевести в режим «антизамерзание» (обычно +5 °C) или полностью отключить автомат. Это сэкономит электроэнергию.

Можно ли установить терморегулятор выше уровня пола?

Да, оптимальная высота — 80–100 см от пола. Главное — чтобы датчик был правильно установлен в полу.

Как часто нужно обслуживать систему?

Ежегодно проверяйте сопротивление изоляции, состояние клемм и работоспособность УЗО. При стабильной работе — достаточно одного раза в год.

Заключение

Подключение теплого пола к терморегулятору — ответственный процесс, требующий знаний, внимания к деталям и соблюдения норм безопасности. От правильности монтажа зависит не только комфорт в доме, но и срок службы всей системы. Используйте качественные материалы, отдельную линию питания, УЗО и всегда проверяйте параметры перед включением.

Грамотно подключенный теплый пол станет надежным источником комфорта на десятилетия. Главное — не торопиться, следовать инструкциям и не игнорировать элементарные правила электробезопасности.

Выбирайте терморегулятор с запасом по мощности и нужным функционалом.
Подключайте систему только через УЗО и автоматический выключатель.
Монтируйте датчик температуры в гофре, по центру между нагревательными элементами.
Перед включением проверяйте сопротивление кабеля и датчика.
Избегайте типичных ошибок — это сэкономит время, деньги и нервы.
