Как правильно проложить теплый пол электрический под плитку

Электрический тёплый пол под плитку — это надёжное и эффективное решение для комфортного обогрева ванных комнат, кухонь, балконов и других помещений с повышенной влажностью. Правильный монтаж системы обеспечивает не только равномерный прогрев поверхности, но и длительную, безопасную эксплуатацию без риска перегрева, короткого замыкания или повреждения покрытия. Главная рекомендация: перед укладкой обязательно спланируйте зоны обогрева, выберите подходящий тип нагревательного элемента и используйте терморегулятор с датчиком температуры пола.

Тёплый пол стал не просто дополнением к основному отоплению, а полноценным элементом современного жилища. Особенно востребован он в помещениях с холодным полом — таких как санузлы, кухни, прихожие. Электрические системы удобны в установке, не требуют сложных разрешений и могут быть смонтированы даже в уже отремонтированном помещении. Однако их эффективность и безопасность напрямую зависят от грамотного проектирования и соблюдения технологии укладки. Ошибки на любом этапе — от выбора компонентов до финишной укладки плитки — могут привести к выходу системы из строя, увеличению расходов на электроэнергию или даже к аварийным ситуациям.

В этой статье мы детально разберём, как правильно проложить электрический тёплый пол под плитку, какие материалы использовать, как избежать распространённых ошибок и какие нормативы необходимо соблюдать. Рассмотрим все этапы — от расчёта мощности до подключения к электросети и тестирования системы. Также затронем новые технологии, такие как саморегулирующиеся кабели и интеллектуальные терморегуляторы, которые делают систему ещё более безопасной и экономичной.

Выбор типа системы: кабель, мат или плёнка?

Первый и один из самых важных этапов — определение типа нагревательной системы. Для укладки под плитку подходят три основных варианта: нагревательный кабель, нагревательные маты и инфракрасная плёнка. Каждый из них имеет свои особенности, преимущества и ограничения.

Нагревательный кабель — классическое решение. Представляет собой одножильный или двужильный провод с высоким сопротивлением, который выделяет тепло при прохождении тока. Укладывается в стяжку с фиксацией на сетке или армирующей основе. Подходит для больших помещений, но требует точного расчёта шага укладки и заливки цементно-песчаной стяжки толщиной 3–5 см.

Нагревательные маты — это тот же кабель, но уже закреплённый на стекловолоконной сетке с заданным шагом. Это ускоряет монтаж, исключает ошибки в расположении кабеля и позволяет укладывать систему прямо под плиточный клей. Маты идеальны для небольших помещений, особенно ванной комнаты, где нужно быстро и аккуратно выполнить работы.

Инфракрасная плёнка — менее распространённый вариант для плитки. Хотя она проста в монтаже и не требует стяжки, её применение под керамогранитом или керамической плиткой ограничено. Дело в том, что плёнка плохо переносит точечные нагрузки, а швы между листами могут создавать «холодные» зоны. Кроме того, большинство производителей не рекомендуют её использовать под жёсткими покрытиями.

Расчёт мощности и площади обогрева

Правильный расчёт — залог эффективной и экономичной работы системы. Недостаточная мощность не обеспечит комфортного тепла, а избыточная приведёт к перегреву и перерасходу электроэнергии.

Стандартные значения удельной мощности:

• Для жилых комнат — 110–130 Вт/м²;
• Для ванных, санузлов — 140–180 Вт/м²;
• Для балконов и лоджий — до 200 Вт/м² (при условии утепления).

Важно понимать, что это — расчётная мощность только для обогреваемой площади. Реальная площадь всегда меньше общей — под мебелью, сантехникой и бытовой техникой укладывать тёплый пол нельзя. Например, в ванной комнате 4 м² свободная зона может составлять всего 2,5 м². Соответственно, общая мощность системы должна быть рассчитана именно на эти 2,5 м².

Формула расчёта:

1. Определите полезную площадь (S_полезн) — общая минус зоны под мебелью.
2. Умножьте S_полезн на удельную мощность (P_уд).
3. Добавьте 10–15% запаса на потери.

Пример: ванная 3 м², полезная площадь — 1,8 м², P_уд = 150 Вт/м².
Общая мощность: 1,8 × 150 = 270 Вт. С запасом — 300 Вт.

Подготовка основания под укладку

Качество основания напрямую влияет на долговечность всей системы. Перед началом монтажа необходимо тщательно подготовить черновой пол.

Основные требования:

• Поверхность должна быть чистой, сухой, ровной. Перепады — не более 3 мм на 2 м.
• Удалите пыль, грязь, остатки клея, жировые пятна.
• Заделайте трещины и сколы цементным раствором.
• При необходимости выполните выравнивающую стяжку.

Если пол находится над неотапливаемым помещением или на первом этаже, обязательно уложите теплоизоляцию. Это предотвратит уход тепла вниз и повысит КПД системы на 30–40%. В качестве утеплителя используют экструдированный пенополистирол (XPS) толщиной 20–30 мм, фольгированный пенофол или пробковые маты.

Также на этом этапе устанавливают демпферную ленту по периметру стен. Она компенсирует температурное расширение стяжки и предотвращает растрескивание. Лента крепится на малярный скотч или дюбели.

Монтаж тёплого пола: пошаговая инструкция

Теперь переходим к самому ответственному этапу — укладке нагревательного элемента.

Шаг 1: Разметка и прокладка гофры

• Определите место установки терморегулятора (обычно на высоте 30–50 см от пола).
• Пробейте штробу от регулятора до места выхода датчика температуры пола.
• Уложите гофрированную трубку (гофру) диаметром 16–20 мм — в неё будет помещён датчик.
• Один конец гофры выведите к терморегулятору, второй — в центр обогреваемой зоны.
• Заглушите нижний конец, чтобы в него не попал клей или стяжка.

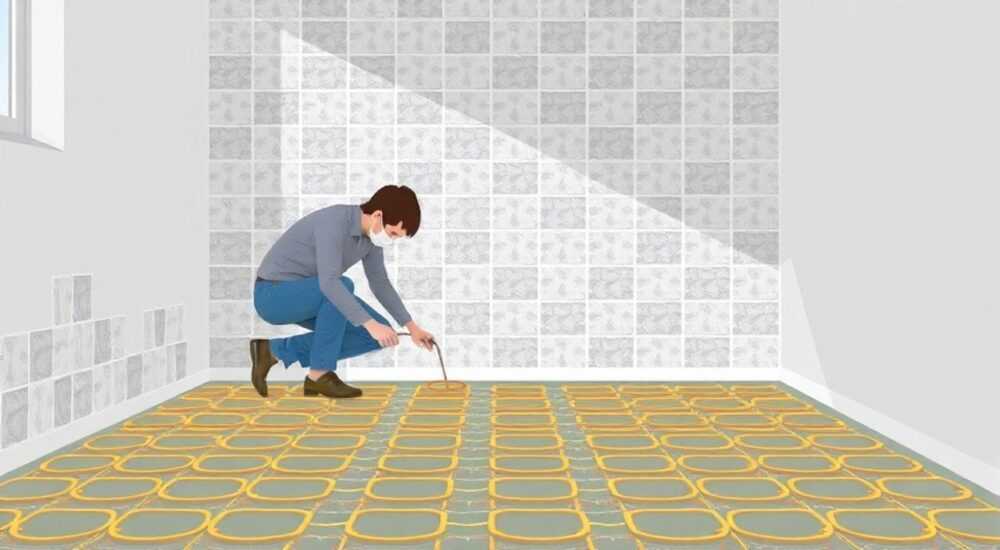

Шаг 2: Укладка нагревательного мата или кабеля

• Раскатайте мат с края комнаты, ориентируясь на свободную зону.
• Не допускайте пересечения или сближения кабеля менее чем на 5 см.
• Мат можно разрезать по сетке, но кабель — ни в коем случае.
• Фиксируйте маты малярным скотчем или специальными клипсами.
• Для кабеля используйте монтажную ленту с шагом 50 см.

Шаг 3: Подключение «холодного конца»

• Холодный конец кабеля (питающий провод) выводится к терморегулятору.
• Подключается через клеммы или муфту (в зависимости от системы).
• Не оставляйте соединений в стяжке — только в распределительной коробке.

Шаг 4: Проверка сопротивления

• Перед заливкой измерьте сопротивление кабеля мультиметром.
• Сравните значение с паспортным (указано в инструкции).
• Отклонение — не более 10%. Если больше — возможен обрыв.
• Зафиксируйте показания — они понадобятся при пусконаладке.

Установка терморегулятора и подключение к сети

Терморегулятор — «мозг» системы. Он управляет включением/выключением кабеля в зависимости от температуры пола.

Выбор типа:

• Механический — простой, дешёвый, но неточный.
• Электронный — с цифровым экраном, программированием, Wi-Fi.
• Интеллектуальный — интеграция с умным домом, голосовое управление.

Подключение:

1. Установите терморегулятор в подрозетник.
2. Подключите питающий кабель (фаза, ноль, заземление).
3. Подсоедините нагревательный кабель и датчик температуры.
4. Обязательно подключите систему через УЗО (устройство защитного отключения) — 30 мА.

Тестирование:

• Включите питание на 15–30 минут.
• Проверьте работу: кабель должен нагреваться, датчик — корректно показывать температуру.
• Отключите и переходите к следующему этапу.

Заливка стяжки и укладка плитки

Если использовались маты, стяжка не обязательна, но рекомендуется для долговечности. Минимальная толщина — 2 см. Можно использовать лёгкие смеси: наливные полы или специальные составы для тёплого пола.

Этапы:

• Дождитесь окончания тестового включения и отключения системы.
• Залейте стяжку, соблюдая уклоны (если нужно).
• Выдержите время высыхания — минимум 7 дней при +20°C.
• Укладывайте плитку только после полного высыхания.

Для укладки плитки используйте клей, совместимый с тёплым полом (маркировка F, T). Не применяйте быстросохнущие составы — они могут вызвать растрескивание.

Ошибки, которые нельзя допускать

Даже мелкие нарушения могут привести к серьёзным последствиям.

Частые ошибки:

• Укладка кабеля под мебелью или сантехникой — перегрев и выход из строя.
• Отсутствие УЗО — риск поражения током.
• Неправильный шаг укладки — «горячие» и «холодные» зоны.
• Повреждение кабеля при монтаже — обрыв, короткое замыкание.
• Заливка стяжки без проверки системы — невозможно диагностировать неисправность.

Экспертное мнение

Иван Михайлов, руководитель отдела технической поддержки компании DEVI, 15 лет в сфере тёплых полов

«За последние годы наблюдается рост интереса к интеллектуальным решениям. Пользователи всё чаще выбирают терморегуляторы с функцией самодиагностики и энергомониторинга. Например, система может сообщить, если сопротивление кабеля изменилось — это сигнал о возможном повреждении.

Также важно понимать: тёплый пол — это не основной источник тепла, а комфортный обогрев поверхности. Его задача — создать ощущение тепла под ногами, а не отапливать всю комнату. Поэтому не стоит завышать мощность.

Совет: при покупке обращайте внимание на наличие сертификатов (ГОСТ, CE, EAC) и гарантию от производителя. Хорошие бренды дают гарантию до 20 лет на кабель.»

Вопросы и ответы

Заключение

Монтаж электрического тёплого пола под плитку — это комплексный процесс, требующий внимания к деталям, соблюдения технологии и использования качественных материалов. От выбора типа системы до финишной укладки плитки каждый этап влияет на безопасность, эффективность и срок службы.

Главное — не торопиться. Тщательно спланируйте зоны обогрева, выполните расчёт мощности, подготовьте основание и проведите все проверки до заливки стяжки. Использование УЗО, качественного терморегулятора и сертифицированных компонентов — не роскошь, а необходимость.

• Выбирайте нагревательные маты для ремонта и кабель — для новостроек.
• Рассчитывайте мощность только по свободной площади.
• Обязательно устанавливайте УЗО и проверяйте сопротивление до и после монтажа.
• Не укладывайте кабель под мебелью или сантехникой.
• Используйте интеллектуальные терморегуляторы для экономии и контроля.
