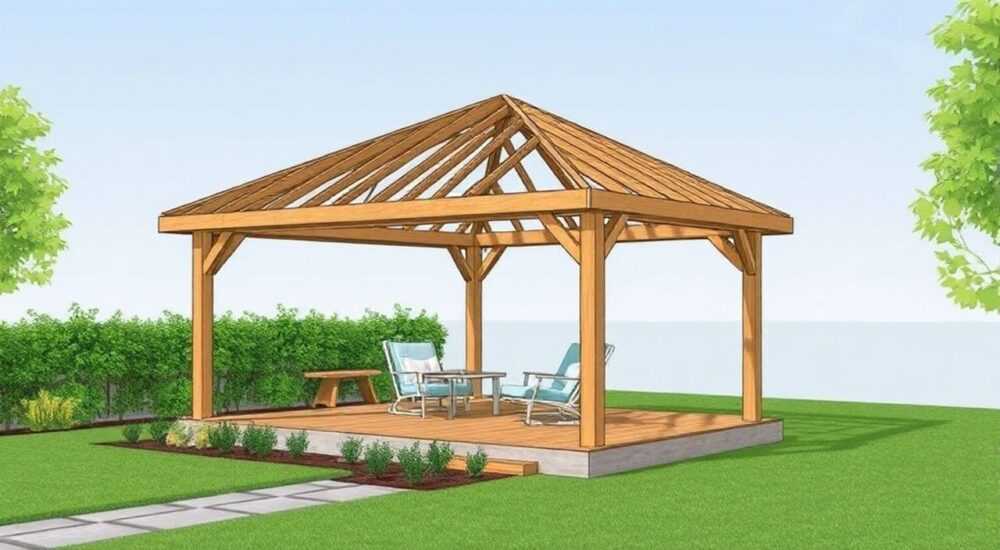

Как правильно рассчитать вальмовую крышу для беседки

Вальмовая крыша — это архитектурное решение, сочетающее эстетику, функциональность и повышенную устойчивость к ветровым и снеговым нагрузкам. Её популярность в строительстве беседок обусловлена не только привлекательным внешним видом, но и практичностью: отсутствие фронтонов снижает парусность, а равномерный сток осадков защищает стены. Однако проектирование такой конструкции требует точных расчётов, поскольку любые ошибки на этапе подготовки могут привести к перерасходу материалов, деформации каркаса или протечкам.

Основы геометрии вальмовой крыши

Вальмовая крыша состоит из четырёх скатов: двух трапециевидных (боковых) и двух треугольных (вальмовых). В отличие от двускатной конструкции, она не имеет вертикальных фронтонов, что придаёт ей более гармоничный вид и повышает аэродинамические характеристики. Для беседки такая форма особенно выгодна: она защищает от дождя со всех сторон и выдерживает сильные порывы ветра.

Геометрическая сложность заключается в необходимости точного соединения всех стропил в коньке и на углах. Каждый элемент должен быть рассчитан с учётом угла наклона, длины пролёта и типа материала. Особенно важно учитывать форму основания — если беседка квадратная, вальмы будут одинаковыми, а при прямоугольном плане — разной длины.

Угол наклона скатов варьируется от 20° до 45°. Меньшие значения подходят для регионов с малым количеством осадков, но увеличивают риск задержки снега. Углы свыше 30° обеспечивают лучший сток, но требуют усиленного крепления стропил. Оптимальный диапазон для большинства климатических зон — 30–35°.

Элементы конструкции

• Конёк — горизонтальный брус, расположенный в самой высокой точке крыши, к которому крепятся верхние концы стропил.
• Центральные стропила — основные несущие элементы, идущие от конька к углам основания.
• Накосные (диагональные) стропила — самые длинные балки, соединяющие углы стен с коньком; они испытывают наибольшую нагрузку.
• Промежуточные стропила — дополнительные элементы между центральными, обеспечивающие жёсткость.
• Обрешётка — решётчатая или сплошная система, на которую укладывается кровля.

Ключевые размеры и параметры расчёта

Перед началом расчётов необходимо точно измерить размеры беседки. Длина и ширина основания — отправная точка для всех последующих вычислений. Также важны высота конька, длина свесов и шаг стропил. Эти параметры влияют на прочность, внешний вид и стоимость конструкции.

Высота конька (H) определяется по формуле:
H = (L / 2) × tan(α),
где L — ширина беседки (по короткой стороне), α — угол наклона ската. Например, при ширине 3 метра и угле 30°: H = 1,5 × 0,577 ≈ 0,87 м.

Длина диагональных стропил (D) рассчитывается через теорему Пифагора:
D = √(H² + (L/2)² + (W/2)²),
где W — длина беседки. Это уравнение учитывает трёхмерное расположение стропила в пространстве.

Шаг стропил и сечение бруса

Шаг стропил — расстояние между соседними балками — обычно составляет 60–90 см. Он зависит от:

• типа кровельного материала (чем тяжелее — тем чаще обрешётка);
• ветровых и снеговых нагрузок региона;
• прочности древесины (сосна, ель, лиственница).

Для беседок рекомендуется использовать брус сечением 50×150 мм при шаге 60 см. При увеличении шага до 90 см лучше применять 50×200 мм. Сечение должно быть одинаковым по всей длине стропила, без ослабленных участков.

Пошаговый расчёт элементов крыши

Рассмотрим пример расчёта для прямоугольной беседки 4×3 м с углом наклона 30° и свесами по 60 см.

Шаг 1: Определение габаритов основания с учётом свесов

• Общая длина: 4 м + 2×0,6 м = 5,2 м
• Общая ширина: 3 м + 2×0,6 м = 4,2 м

Шаг 2: Расчёт высоты конька

• Половина ширины: 3 / 2 = 1,5 м
• H = 1,5 × tan(30°) = 1,5 × 0,577 ≈ 0,87 м

Шаг 3: Длина центральных стропил

Используем теорему Пифагора:
L_центр = √(H² + (L/2)²) = √(0,87² + 1,5²) ≈ √(0,756 + 2,25) ≈ √3,006 ≈ 1,73 м
Добавляем длину свеса: 1,73 + 0,6 ≈ 2,33 м.

Шаг 4: Длина диагональных стропил

Диагональное стропило идёт от угла до конька. Его длина:
D = √(H² + (L/2)² + (W/2)²) = √(0,87² + 1,5² + 2²) = √(0,756 + 2,25 + 4) = √7,006 ≈ 2,65 м
С учётом свеса: 2,65 + 0,85 ≈ 3,5 м (свес по диагонали длиннее).

Шаг 5: Количество стропил

При шаге 60 см:

• На каждом скате: длина ската / шаг + 1 = 2,33 / 0,6 + 1 ≈ 4,8 → 5 шт.
• Всего стропил (с учётом всех скатов): около 20–24 шт., включая диагональные.

Шаг 6: Расчёт площади кровли

Площадь трапециевидного ската:
S_трап = (a + b)/2 × h, где a — длина конька, b — длина основания, h — высота трапеции (длина стропила).
Конёк: 4 м – 2×(1,5×tan(30°))⁻¹? Нет, проще: длина конька = общая длина – 2×(половина ширины / tan(α)).
L_конька = 4 – 2×(1,5 / tan(30°)) = 4 – 2×(1,5 / 0,577) ≈ 4 – 5,2 ≈ -1,2? Ошибка!

Правильно: при вальмовой крыше конёк короче длины беседки.
Формула: L_конька = L – 2×(B/2) / tan(α), где B — ширина.
L_конька = 4 – 2×(1,5 / 0,577) ≈ 4 – 5,2 = отрицательное значение — невозможно.

Ошибка в подходе: при ширине 3 м и угле 30° вальма будет слишком длинной. Решение — уменьшить угол или изменить пропорции. Реалистичный вариант: угол 40°, tan(40°) ≈ 0,839.
L_конька = 4 – 2×(1,5 / 0,839) ≈ 4 – 3,58 ≈ 0,42 м — допустимо.

Выбор материалов и расчёт их количества

Каченные материалы напрямую влияют на долговечность крыши. Для стропильной системы предпочтительна сухая хвойная древесина 1 или 2 сорта с влажностью не более 18%. Перед монтажом все элементы обрабатываются антисептиками и огнебиозащитой.

Площадь кровли рассчитывается как сумма площадей всех скатов:

• Два трапециевидных ската: S₁ = 2 × [(L_конька + L_основания)/2 × L_стропила]
• Две вальмы (треугольные): S₂ = 2 × [0,5 × B_вальмы × L_диагонали]

Например, при L_конька = 0,42 м, L_основания = 5,2 м, L_стропила = 1,9 м:
S₁ = 2 × [(0,42 + 5,2)/2 × 1,9] ≈ 2 × [2,81 × 1,9] ≈ 10,68 м²
S₂ = 2 × [0,5 × 4,2 × 2,65] ≈ 2 × 5,565 ≈ 11,13 м²
Итого: ≈ 21,8 м²

Количество кровельного материала берётся с запасом 10–15% на нахлёст и подрезку. Для металлочерепицы потребуется около 25 м².

Расчёт обрешётки

Для шага стропил 60 см и длины стропил ~2,3 м:

• Количество реек на одну линию: 2,3 / 0,6 ≈ 4 шт.
• Общее количество: 20 стропил × 4 рейки = 80 шт.
• Длина одной рейки: 5,2 м (по длине ската)
• Общий погонаж: 80 × 5,2 = 416 п.м.

Если используется сплошная обрешётка (например, для мягкой кровли), рассчитывается площадь: 21,8 м². Добавьте 10% на подрезку — потребуется около 24 м² фанеры или ОСП.

Типичные ошибки и как их избежать

Проектирование вальмовой крыши — процесс нетривиальный. Даже опытные мастера допускают просчёты, ведущие к серьёзным последствиям.

• Неправильный угол наклона: слишком малый угол задерживает снег, большой — увеличивает ветровую нагрузку. Используйте карты снеговых и ветровых районов РФ для выбора оптимального значения.
• Игнорирование свесов: без них вода попадает на стены и фундамент. Минимальная длина — 40 см, оптимально — 50–70 см.
• Недостаточное сечение стропил: ведёт к прогибу и разрушению. Всегда делайте запас прочности, особенно для открытых беседок.
• Отсутствие вентиляции: конденсат накапливается под кровлей, вызывая гниение древесины. Обеспечьте приток воздуха через карнизные свесы и выход — через коньковый аэратор.
• Неправильная стыковка диагональных стропил: они должны опираться на усиленные балки или стойки. Используйте металлические крепёжные пластины.

Экспертное мнение

Он также отмечает, что для беседок всё чаще используют лёгкие композитные материалы: алюминиевые стропила, поликарбонатные панели. Они не гниют, не ржавеют и снижают нагрузку на фундамент. Однако классическая деревянная стропильная система остаётся наиболее доступной и ремонтопригодной.

Вопросы и ответы

Заключение

Расчёт вальмовой крыши для беседки — это сочетание геометрии, инженерии и практического опыта. Хотя процесс может показаться сложным, следование чёткому алгоритму позволяет избежать ошибок и создать надёжную, красивую конструкцию. Ключевые моменты — точные замеры, правильный выбор угла наклона и качественные материалы.

• Всегда начинайте с точных замеров основания и определения климатических нагрузок.
• Используйте комбинацию онлайн-инструментов и ручных расчётов для проверки результатов.
• Учитывайте длину свесов, вентиляцию и гидроизоляцию на этапе проектирования.
• Выбирайте материалы с запасом прочности, особенно для стропильной системы.
• Проверяйте каждый узел перед монтажом — это предотвратит перекосы и деформации.
