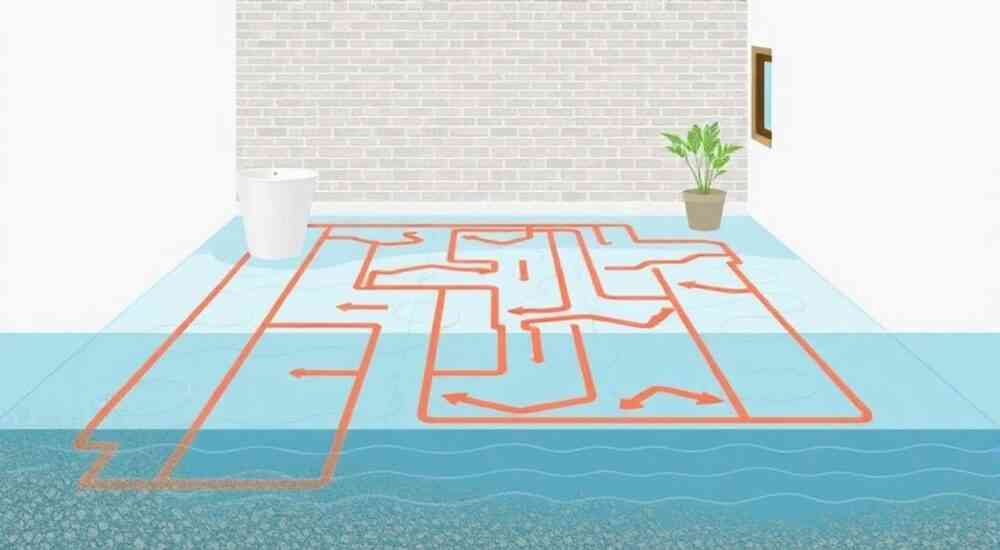

Как правильно разложить теплый пол водяной

Водяной теплый пол — это эффективная и экономичная система обогрева, которая становится все популярнее в частных домах и квартирах с индивидуальным отоплением. Правильная укладка контура и грамотное проектирование системы напрямую влияют на ее долговечность, энергоэффективность и комфорт при эксплуатации. Многие ошибки, допущенные на этапе монтажа, невозможно исправить без вскрытия стяжки, поэтому важно соблюдать технологию от первого шага.

Проектирование водяного теплого пола

Перед тем как приступить к укладке труб, необходимо создать детальный проект. Он включает в себя план помещения, расположение мебели, окон, дверей, а также зоны с повышенной теплопотерей. Без проекта невозможно точно определить длину контуров, шаг укладки и количество необходимых материалов.
Проектирование начинается с анализа назначения помещения: жилая комната, ванная, кухня или техническое помещение. Каждая зона имеет свои температурные требования. Например, для спальни оптимальная температура поверхности пола — 26–27 °C, а для ванной — до 30 °C. Также важно учесть наличие других источников тепла, таких как радиаторы или камин.
Особое внимание уделяется участкам, где будет установлена стационарная мебель или бытовая техника. На этих площадях трубы не прокладываются, так как это снижает теплоотдачу и может привести к перегреву. Заранее нужно обозначить «мертвые зоны» на чертеже.

Расчет тепловой нагрузки и параметров системы

Точный расчет теплопотерь — основа эффективной работы водяного теплого пола. Он позволяет определить, сколько тепла необходимо для поддержания комфортной температуры в помещении при минимальных энергозатратах. Расчет выполняется по формуле:
Q = S × q / 1000,
где Q — тепловая мощность (кВт), S — площадь пола (м²), q — удельная тепловая нагрузка (Вт/м²).
Удельная нагрузка зависит от климатической зоны, типа утепления стен и остекления. В среднем по России q составляет 80–100 Вт/м² для хорошо утепленных домов и до 150 Вт/м² для старых построек.
На основе полученных данных выбирается шаг укладки труб: 10, 15 или 20 см. Чем меньше шаг — тем выше теплоотдача, но и больше расход трубы. Оптимальный шаг для жилых помещений — 15 см, для ванных и балконов — 10 см.

Выбор труб: типы, характеристики, производители

Качество трубы — один из ключевых факторов долговечности системы. На рынке представлены несколько видов труб для водяных теплых полов:

• Металлопластиковые — прочные, гибкие, устойчивы к коррозии. Имеют слой алюминия, который предотвращает диффузию кислорода. Подходят для большинства систем.
• Сшитый полиэтилен (PEX) — отличная эластичность, высокая термостойкость, долгий срок службы (до 50 лет). Не требует фитингов на поворотах.
• Полиэтилен повышенной термостойкости (PERT) — менее дорогой аналог PEX, но с меньшей устойчивостью к высоким температурам.
• Медные трубы — дорогие, но обеспечивают максимальную теплоотдачу и долговечность. Требуют профессионального монтажа.

При выборе обращайте внимание на маркировку: диаметр (обычно 16×2 мм), рабочее давление (не менее 10 бар) и температурный режим (до 95 °C).
Лидеры рынка: Uponor (Финляндия), Rehau (Германия), Valtec (Италия/Россия), Tece (Германия). Эти бренды предлагают полный комплект: трубы, коллекторы, крепления, изоляцию.

Схемы раскладки труб: плюсы и минусы каждого варианта

Существует три основные схемы укладки: змейка, улитка (спираль) и комбинированная. Выбор зависит от формы помещения, требований к равномерности нагрева и наличия холодных зон.

1. Змейка — последовательная укладка, при которой горячая вода подается по периметру, а возвращается по центру. Проста в монтаже, но может вызывать перепад температур: около коллектора — жарко, в дальнем углу — прохладно.
2. Улитка — чередование подающей и обратной ниток. Обеспечивает равномерный прогрев всей площади. Рекомендуется для больших помещений и зон с повышенными требованиями к комфорту.
3. Комбинированная — сочетание двух схем: улитка в центре, змейка по краям. Используется, когда нужно усилить обогрев у наружных стен.

Для помещений сложной конфигурации применяют модульные маты или направляющие рейки, которые помогают выдерживать заданный шаг.

Монтаж контура: пошаговая инструкция

Подготовка основания

Поверхность должна быть ровной, чистой и сухой. Перепады не более 5 мм на 2 метра. Удаляются все выступы, пыль, грязь. При необходимости делается черновая стяжка.

Укладка демпферной ленты

По периметру стен устанавливается демпферная лента толщиной 8–10 мм. Она компенсирует тепловое расширение стяжки и предотвращает растрескивание.

Фиксация труб

Трубы крепятся с помощью:

• Пластиковых скоб к армированной сетке;
• Направляющих реек на утеплителе;
• Монтажных пластин (для деревянных перекрытий).

Шаг крепления — 30–50 см. На поворотах шаг уменьшается. Запрещено перекручивать или резко гнуть трубу: минимальный радиус изгиба — 5 диаметров (для 16 мм — не менее 8 см).

Опрессовка системы

Перед заливкой стяжки система заполняется водой под давлением 4–6 бар на 24 часа. Это позволяет выявить протечки и деформации.

Гидроизоляция и утепление основания

Гидроизоляция обязательна в ванных, на первых этажах и над подвалами. Используются рулонные материалы (например, битумная мастика или полиэтиленовая пленка толщиной 200 мкм) с напуском на стены 15–20 см.
Утепление снижает теплопотери вниз. Для этого применяется экструзионный пенополистирол (XPS) плотностью 35–40 кг/м³. Толщина утеплителя:

• Перекрытие по грунту — 100–150 мм;
• Междуэтажное перекрытие — 50 мм;
• Отапливаемое помещение снизу — 30 мм.

Поверх утеплителя укладывается армирующая сетка (диаметр проволоки 4–5 мм), к которой крепятся трубы.

Заливка стяжки: правила и сроки высыхания

Стяжка выполняется из пескобетона М300 или специальной смеси для теплых полов (с пластификаторами). Толщина — 40–70 мм от нижней точки трубы. Слишком тонкая стяжка может треснуть, слишком толстая — увеличит инерционность системы.
Заливка производится в один прием. Раствор укладывается аккуратно, без ударов по трубам. После заливки помещение закрывается на 28 дней. Первое включение системы — не ранее чем через 7 дней после застывания, и только при подаче воды с температурой 20–25 °C. Полный прогрев — постепенно, на 5 °C в день.

Подключение к коллектору и запуск системы

Коллектор — «сердце» системы. Он распределяет теплоноситель по контурам и регулирует расход. Устанавливается в коллекторном шкафу, желательно в центре дома.
Подключение выполняется по схеме:

1. Трубы подключаются к соответствующим выходам коллектора.
2. Устанавливаются расходомеры (маховички) для балансировки.
3. Система заполняется водой, воздух стравливается через краны.
4. Проверяется герметичность, проводится пробный запуск.

После запуска система работает в тестовом режиме 3–5 дней. Только после этого можно укладывать финишное покрытие.

Экспертное мнение

Правильная укладка водяного теплого пола невозможна без комплексного подхода. Начинайте с анализа теплопотерь и архитектурных особенностей помещения. Избегайте типичных ошибок: слишком длинных контуров, отсутствия утепления, игнорирования опрессовки.
Приоритет — надежность и долговечность, а не скорость монтажа. Используйте качественные материалы и современные технологии: автоматические коллекторы с сервоприводами, комнатные термостаты, погодозависимую автоматику.
Особое внимание уделите балансировке контуров. Разница в сопротивлении приводит к тому, что один контур греет хорошо, а другой — слабо. Балансировка обеспечивает равномерный прогрев всех помещений.

Вопросы и ответы

Заключение

Водяной теплый пол — это не просто комфорт, а продуманная инженерная система, требующая точного расчета, качественных материалов и аккуратного монтажа. Отклонение от технологии даже на одном этапе может свести на нет все усилия.
Успешный результат достигается тогда, когда учитываются все факторы: от теплопотерь до выбора схемы укладки. Особенно важно не экономить на проекте, утеплении и опрессовке.

• Всегда начинайте с проекта и расчета теплопотерь.
• Используйте качественные трубы и утеплитель.
• Предпочтительная схема укладки — «улитка» для равномерного нагрева.
• Обязательна опрессовка перед заливкой стяжки.
• Запуск системы — постепенный, после полного высыхания стяжки.
