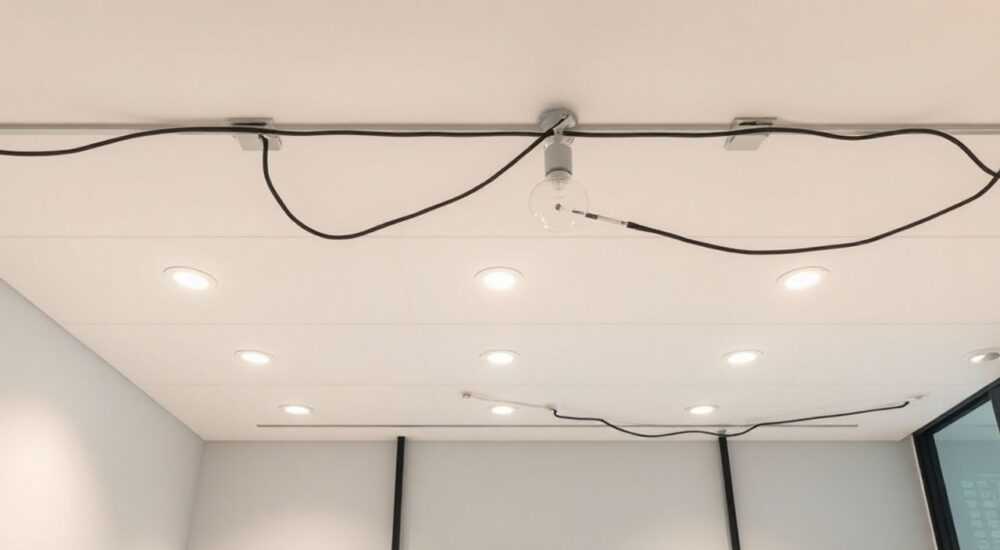

Как правильно развести проводку на потолке под точечные светильники

Правильная разводка проводки под точечные светильники на потолке — это сочетание электробезопасности, эргичности и эстетики. Главное — спланировать схему до начала работ, использовать качественные материалы и соблюдать правила монтажа. Ключевая рекомендация: всегда отключайте электропитание перед началом работ и используйте кабель ВВГнг-LS подходящего сечения.

Сегодня точечные светильники — один из самых популярных вариантов организации освещения в квартирах, домах и офисах. Они позволяют создавать равномерный свет, визуально увеличивать пространство и реализовывать сложные дизайнерские решения. Однако за кажущейся простотой скрывается важный этап — правильная прокладка и разводка электропроводки. Неправильно выполненная работа может привести к перегреву, короткому замыканию, выходу из строя светильников или даже пожару.
Разводка проводки под точечные светильники — это не просто протяжка проводов от распределительной коробки к лампам. Это продуманная система, учитывающая количество приборов, их мощность, тип питания (220 В или 12 В), способ монтажа (подвесной, натяжной или реечный потолок) и требования ПУЭ (Правил устройства электроустановок). Особенно важно соблюдать нормы при работе с энергоёмкими светодиодными или галогеновыми лампами, которые чувствительны к перепадам напряжения и качеству контактов.

Планирование схемы размещения светильников

Перед тем как браться за инструменты, необходимо чётко определить, где и сколько будет установлено точечных светильников. Оптимальное расстояние между лампами — 60–80 см. При меньшем шаге возникает эффект «пересвета», при большем — тени и неравномерное освещение. Для жилых комнат достаточно 1 светильника на 1,5–2 м² площади. Например, в гостиной 18 м² понадобится около 9–12 приборов.
Расположение светильников зависит от назначения помещения. В зоне готовки на кухне они должны быть над рабочей поверхностью, в спальне — смещены к центру кровати, но не прямо над ней. В ванной комнате важно соблюдать зонирование: в зоне душа и ванны разрешено использовать только светильники класса IP44 и выше. Также учтите расположение балок, вентиляционных каналов и других препятствий.
Существует два основных типа схем подключения: параллельная и последовательная. Параллельное подключение предпочтительнее — при выходе одного светильника из строя остальные продолжают работать. Последовательная схема используется редко, так как снижает напряжение на каждом последующем приборе и требует точного расчёта.

Для точного расчёта нагрузки используйте формулу: общая мощность = количество светильников × мощность одного прибора. Например, 10 светодиодных ламп по 7 Вт дают нагрузку 70 Вт. При напряжении 220 В сила тока составит около 0,32 А. Это позволяет использовать кабель сечением 1,5 мм². Однако при группировке более чем 12 ламп рекомендуется увеличить сечение до 2,5 мм².

Выбор провода и оборудования: что нужно знать

Качество провода — основа безопасности. Для внутренней прокладки в жилых помещениях подходит кабель ВВГнг-LS (в поливинилхлоридной оболочке, негорючий, с низким дымовыделением). Он устойчив к механическим повреждениям, не распространяет горение и безопасен при пожаре. Сечение выбирается исходя из нагрузки: 1,5 мм² — для групп до 12 ламп, 2,5 мм² — при большем количестве или повышенной мощности.
Если используются галогенные лампы на 12 В, потребуется понижающий трансформатор. Его мощность должна превышать суммарную мощность ламп на 20–25%. Например, для 6 ламп по 20 Вт (итого 120 Вт) нужен трансформатор минимум на 150 Вт. Трансформатор монтируется до разветвления проводки, а далее уже идёт низковольтный кабель (например, ПУНП 3×0,75).
Для защиты от перегрузок и короткого замыкания обязательна установка автоматического выключателя. На группу точечных светильников ставится автомат на 10 А (для 1,5 мм²) или 16 А (для 2,5 мм²). Также рекомендуется УЗО (устройство защитного отключения) с током утечки 30 мА.

Этапы монтажа проводки: пошаговая инструкция

Подготовка и разметка

Отключите электропитание в щитке и проверьте отсутствие напряжения тестером. Нанесите разметку на потолок: отметьте места установки светильников, маршруты прокладки кабеля и положение распределительной коробки. Используйте лазерный уровень для точного позиционирования.

Прокладка кабеля

Если потолок ещё не смонтирован, прокладывайте кабель в гофрированной трубе ПНД. Это защитит его от повреждений при монтаже и упростит замену в будущем. Гофру фиксируйте хомутами с шагом 30–40 см. При использовании натяжных потолков проводка прокладывается строго до установки полотна.

1. От распределительной коробки проложите основной кабель к первому светильнику.
2. От первого ко второму — отрезок кабеля с запасом 15–20 см для подключения.
3. Повторяйте до последнего светильника.
4. На каждом этапе проверяйте целостность изоляции.

Подключение к щитку

Подключите фазный провод (обычно коричневый) к автомату, нулевой (синий) — к нулевой шине, заземление (жёлто-зелёный) — к шине PE. Обязательно подпишите группу в щитке: «Точечные светильники — кухня» и т.п.

Соединение проводов: как делать нельзя и как — правильно

Самая частая ошибка — использование скруток. Они окисляются со временем, нагреваются и могут вызвать пожар. Современные нормы ПУЭ запрещают скрутки без дополнительной фиксации. Допустимые методы: клеммы WAGO, зажимы типа «Орех», винтовые колодки.
Клеммы WAGO — самый быстрый и надёжный способ. Они рассчитаны на многожильные и одножильные провода, не требуют инструментов и обеспечивают герметичное соединение. Подбирайте клеммы по сечению: для 1,5 мм² — серия 222 или 273.

Как подключить светильник через клемму

• Очистите концы провода на 8–10 мм.
• Вставьте фазу и ноль от кабеля и соответствующие жилы от светильника в разные отверстия клеммы.
• Убедитесь, что провода вошли до упора.
• Проверьте надёжность, аккуратно потянув за каждый провод.

Не допускается соединение алюминиевого и медного провода напрямую — это вызывает гальваническую коррозию. Используйте только переходные клеммы с антикоррозийной пастой.

Особенности для разных типов потолков

Натяжные потолки

Проводка прокладывается до монтажа полотна. Все соединения должны находиться вне натяжного потолка — в распределительных коробках или на стене. Используйте термокольца вокруг мест врезки светильников — они защищают ПВХ-полотно от нагрева.

Подвесные (армстронг, реечные)

Кабель прокладывается в каркасе. Фиксируйте его хомутами к профилям. Не допускайте провисания. Реечные потолки в ванной требуют кабеля в гофре и светильников с высокой степенью защиты (IP65).

Бетонные и деревянные потолки

В бетоне кабель штробится и заделывается раствором. В деревянных конструкциях — только в металлической гофре или трубе. Это требование пожарной безопасности.

Типичные ошибки и как их избежать

• Недооценка нагрузки. Подключение 15 ламп по 10 Вт на кабель 1,5 мм² без расчёта — риск перегрева. Всегда считайте суммарную мощность.
• Отсутствие запаса провода. Оставляйте 15–20 см запаса у каждого светильника. Это позволит легко заменить лампу или исправить ошибку.
• Игнорирование заземления. Даже у пластиковых светильников есть металлические части. Заземление — ваша безопасность.
• Монтаж без проекта. Случайное расположение ламп создаёт визуальный дисбаланс. Всегда делайте схему на бумаге или в программе.

Экспертное мнение

При проектировании системы освещения ключевым является баланс между функциональностью и безопасностью. Даже самая красивая схема бесполезна, если она не соответствует нормам электромонтажа. Всегда начинайте с анализа нагрузки и выбора защитной аппаратуры. Современные светодиодные светильники потребляют мало энергии, но чувствительны к качеству питания — скачки напряжения быстро выводят их из строя.
Рекомендуется разбивать большие группы светильников на несколько цепей. Например, в большой гостиной можно сделать две ветки по 6 ламп, каждая со своим автоматом. Это повысит надёжность и упростит диагностику при неисправностях. Также актуально использование импульсных блоков питания вместо традиционных трансформаторов — они компактнее, эффективнее и меньше греются.
Важно учитывать тепловыделение. Даже светодиоды нагреваются, особенно в закрытых корпусах. Убедитесь, что между лампой и теплоизоляцией (если она есть) есть зазор не менее 5 см. В противном случае возможен перегрев и преждевременный выход из строя.

Вопросы и ответы

Заключение

Разводка проводки под точечные светильники — ответственный процесс, требующий внимания к деталям. От правильного выбора кабеля, схемы подключения и качества соединений зависит не только комфорт, но и безопасность жильцов. Современные материалы и технологии позволяют создавать надёжные и долговечные системы освещения, если соблюдать базовые правила.

• Всегда делайте схему до начала монтажа.
• Используйте кабель ВВГнг-LS сечением 1,5 мм² или 2,5 мм².
• Замените скрутки на клеммы WAGO или аналоги.
• Прокладывайте проводку в гофре, особенно в деревянных и натяжных потолках.
• Устанавливайте отдельный автомат на группу точечных светильников.
