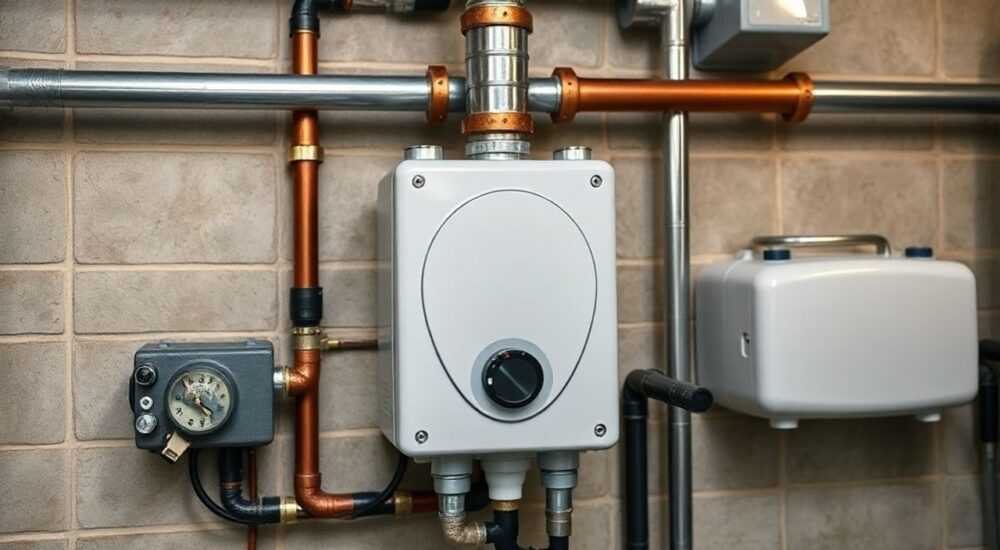

Как правильно сделать обвязку котла

Корректная обвязка котла — это не просто сборка труб и фитингов, а инженерное решение, определяющее эффективность, безопасность и долговечность всей системы отопления. Неправильно выполненная обвязка приводит к перегреву котла, гидравлическим ударам, снижению КПД на 20–30%, а в худшем случае — к выходу оборудования из строя или аварийным ситуациям. Даже самый дорогой и современный котёл не прослужит долго, если его обвязка выполнена с нарушениями стандартов. Главное правило: обвязка должна обеспечивать стабильную циркуляцию теплоносителя, защиту от перегрева и возможность безопасного обслуживания.

Что такое обвязка котла и зачем она нужна

Обвязка котла — это совокупность трубопроводов, арматуры и устройств, соединяющих котёл с системой отопления и обеспечивающих его безопасную, эффективную и стабильную работу. Это не просто «трубы, которые ведут к радиаторам». Это инженерный комплекс, который регулирует давление, температуру, поток теплоносителя и предотвращает аварии.

Представьте, что котёл — это сердце системы. Если его «сосуды» (трубы) забиты, перегружены или неправильно подключены, сердце перестанет качать кровь — и система остановится. Без обвязки даже самый мощный котёл будет работать в аварийном режиме: перегреваться, шуметь, трескаться, сбрасывать давление. По данным Росстандарта, более 60% поломок газовых котлов в первые три года эксплуатации связаны с некорректной обвязкой, а не с браком самого оборудования.

Обвязка решает три ключевые задачи:
— обеспечивает циркуляцию теплоносителя с нужной скоростью;
— защищает котёл от перегрева, гидроударов и закипания;
— позволяет легко обслуживать и ремонтировать систему без полного отключения отопления.

Типы обвязки: как выбрать схему под ваш котёл

Выбор схемы обвязки зависит от типа котла, мощности, типа теплоносителя и конструкции системы отопления. Существует три основных типа обвязки:

• Простая обвязка с естественной циркуляцией — подходит для маломощных котлов (до 20 кВт) в небольших домах. Трубы прокладываются с уклоном, циркуляция происходит за счёт разницы плотности холодного и горячего теплоносителя. Экономична, но медленная и чувствительна к ошибкам монтажа.
• Обвязка с циркуляционным насосом — стандарт для современных систем. Насос обеспечивает постоянный и управляемый поток теплоносителя, что позволяет использовать тонкие трубы, быстро нагревать помещение и стабилизировать температуру. Обязательна для котлов с закрытой камерой сгорания.
• Обвязка с буферной ёмкостью (теплоаккумулятором) — применяется для твердотопливных котлов и систем с неравномерным потреблением тепла. Буферная ёмкость накапливает избыток тепла и постепенно отдаёт его, снижая количество циклов включения/выключения котла. Это увеличивает срок службы котла на 30–40% и повышает КПД на 15–20%.

Для газовых котлов с конденсационным теплообменником обязательна обвязка с трехходовым клапаном, обеспечивающая поддержание температуры обратки выше 55 °C — иначе конденсат разрушит теплообменник. Для твердотопливных котлов — обязательна защита от закипания: группа безопасности, термостатический клапан и буферная ёмкость.

Пошаговая инструкция: как правильно сделать обвязку

Процесс обвязки требует чёткого следования последовательности. Ниже — пошаговая схема для типичного газового котла с закрытой камерой сгорания и принудительной циркуляцией.

1. Подготовка места монтажа. Убедитесь, что котёл установлен на ровной, огнеупорной поверхности с доступом со всех сторон для обслуживания. Минимальный зазор — 50 см спереди, 20 см с боков и сверху.
2. Установка группы безопасности. Монтируется на выходе котла (на подаче), до любого другого оборудования. Включает предохранительный клапан (1,5–3 бар), автоматический воздухоотводчик и манометр. Клапан должен быть направлен вниз и подключён к дренажной трубе, ведущей в канализацию.
3. Монтаж расширительного бака. Устанавливается на обратке перед циркуляционным насосом. Объём бака — 10% от объёма теплоносителя в системе. Для частного дома 100–150 м² достаточно бака 24–35 л.
4. Подключение циркуляционного насоса. Устанавливается на обратке, после расширительного бака. Направление потока указано стрелкой на корпусе. Используйте байпас с запорной арматурой для обслуживания насоса без слива системы.
5. Установка термостатического клапана (трёхходового). Обязателен для конденсационных котлов. Смешивает обратку с подачей, чтобы температура на входе в котёл не опускалась ниже 55 °C. Устанавливается между котлом и системой отопления.
6. Подключение к системе отопления. Подача от котла идёт к радиаторам или тёплому полу, обратка возвращается к насосу. При использовании нескольких контуров — устанавливается гидравлический разделитель.
7. Установка воздухоотводчиков. На каждом радиаторе — ручной, на верхней точке системы — автоматический. Убедитесь, что они не заглушены.
8. Опрессовка и запуск. Заполните систему водой, сбросьте воздух, включите котёл. Проверьте давление (1,2–1,5 бар), отсутствие течей, работу насоса и термостата.

Критически важные компоненты обвязки

Ни одна обвязка не может считаться правильной без перечисленных ниже элементов. Их отсутствие — прямой путь к поломке.

Частые ошибки при обвязке и как их избежать

Даже опытные мастера допускают одни и те же ошибки. Вот пять самых опасных:

• Установка насоса на подаче. Создаёт зону низкого давления, где вода может закипать. Результат — кавитация, повреждение теплообменника. Решение: всегда монтируйте насос на обратке.
• Отсутствие расширительного бака. При нагреве давление растёт, и предохранительный клапан сбрасывает воду. Система теряет теплоноситель, начинает работать с воздухом. Решение: рассчитайте объём бака и установите его перед насосом.
• Неправильный уклон труб. В системах с естественной циркуляцией уклон должен быть не менее 3° к котлу. Без него воздух не выходит, циркуляция нарушается. Решение: используйте уровень и проверяйте каждый участок.
• Игнорирование термостатического клапана для конденсационного котла. Температура обратки ниже 55 °C — и конденсат начинает разъедать сталь. Решение: установите клапан и настройте его на 58–60 °C.
• Нет фильтра грубой очистки. Мусор из труб попадает в насос и теплообменник. Через 6–12 месяцев насос перестаёт работать. Решение: ставьте фильтр перед насосом, чистите раз в год.

Экспертное мнение: советы профессионала

Михаил рекомендует всегда делать гидравлическую схему до монтажа — даже для небольшого дома. Программы вроде Heating Design или Hydronic Designer позволяют смоделировать потоки, давление, потери и выбрать оптимальный диаметр труб. Он также подчёркивает: «Никогда не соединяйте два котла напрямую без гидравлического разделителя. Это вызовет конфликт потоков и мгновенный выход из строя одного из них».

Для твердотопливных котлов он предлагает «метод трёх баков»:
1. Буферный бак — основной аккумулятор;
2. Расширительный — для давления;
3. Бак-разделитель — для изоляции котла от гидравлических ударов.
Это увеличивает срок службы котла вдвое.

Вопросы и ответы

Заключение

Правильная обвязка котла — это фундамент надёжной системы отопления. Она не требует дорогих материалов, но требует знаний, внимания к деталям и соблюдения технологий. Ни один котёл, сколько бы он ни стоил, не оправдает ожиданий, если его обвязка выполнена с нарушениями. Важно помнить: обвязка — это не «дополнение», а неотъемлемая часть котла, как тормоза — часть автомобиля.

• Всегда устанавливайте группу безопасности, расширительный бак и циркуляционный насос на обратке.
• Для конденсационных котлов обязательна защита обратки от температуры ниже 55 °C.
• Никогда не пропускайте фильтр грубой очистки — он предотвращает 80% поломок насосов.
• Делайте гидравлическую схему до монтажа — даже для маленьких домов.
• Если сомневаетесь — вызовите инженера. Лучше один раз заплатить за проект, чем трижды ремонтировать котёл.
