Как правильно сделать трубу дымохода через стену

Прокладка дымохода через стену — это ответственный этап монтажа отопительного оборудования, требующий соблюдения строгих норм пожарной безопасности и строительных стандартов. Многие владельцы частных домов, бань или дач выбирают боковой вывод трубы, чтобы избежать сложностей с проходом через кровлю или чердак. Однако неправильный монтаж может привести к задымлению помещения, перегреву конструкций, образованию конденсата и даже возгоранию. Чтобы система работала эффективно и безопасно, необходимо учитывать тип отопительного прибора, материал стены, высоту и диаметр дымохода, а также требования СНиП и ПБ.

Когда использовать вывод дымохода через стену

Вывод дымохода через стену — это альтернатива классическому вертикальному выходу через крышу. Он особенно актуален в современных постройках, где кровля имеет сложную геометрию, или когда установка печи расположена ближе к внешней стене. Такой способ применяется для отопительных котлов, каминов, банных печей и газовых колонок.

Основные причины выбора бокового вывода:

• Упрощение монтажа: не требуется проходить через стропильную систему и кровельный пирог.
• Снижение риска протечек: исключается необходимость герметизации прохода через крышу.
• Эстетика: дымоход можно аккуратно вывести сбоку, особенно если используется декоративная отделка.
• Функциональность: особенно удобно в каркасных домах, где внутренняя планировка позволяет быстро провести монтаж.

Однако такой вариант подходит не всегда. Например, при наличии высоких деревьев, соседних зданий или плотной застройки может быть нарушен нормативный уклон тяги. Также важно учитывать направление ветра: если дым будет задуваться обратно, это создаст дискомфорт и опасность.

Когда вывод через стену не рекомендуется

• Если печь находится в центре дома, а до стены больше 1,5 м — потери тяги будут значительными.
• При использовании твердотопливных котлов большой мощности — требуется высокая тяга, которую сложно обеспечить горизонтальным участком.
• Если стена выполнена из легковоспламеняющихся материалов без возможности организации безопасного прохода.

Требования к дымоходу при боковом выводе

Безопасность и эффективность дымохода зависят от соблюдения строительных норм. Основные документы — это СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и ПБ 10-518-02 «Правила устройства и безопасной эксплуатации дымовых труб». Они регламентируют параметры, которые нельзя игнорировать.

Ключевые требования:

• Высота дымохода над кровлей — не менее 50 см, если он расположен в пределах 1,5 м от конька.
• Диаметр трубы должен соответствовать патрубку отопительного прибора — любое сужение снижает тягу.
• Горизонтальный участок — не более 1 метра, уклон наружу — 1 см на 1 м длины для отвода конденсата.
• Минимальный зазор между трубой и горючими материалами — 500 мм, между негорючими — 150 мм.

Особое внимание — температурным режимам. Температура уходящих газов может достигать 600°C при розжиге и 200–300°C в рабочем режиме. Это делает критически важным использование термостойких материалов.

Материалы и компоненты для монтажа

Выбор материалов напрямую влияет на срок службы и безопасность дымохода. На рынке представлено несколько типов труб, но не все подходят для бокового вывода.

Наиболее популярные варианты:

• Одностенные стальные трубы — недорогие, но требуют дополнительной теплоизоляции. Подходят только для внутреннего монтажа.
• Сэндвич-трубы — двухслойные: внутренняя труба из нержавеющей стали, внешняя — из оцинковки или нержавейки, между ними — слой базальтовой ваты (толщиной 25–60 мм). Идеальны для прохода через стену.
• Керамические дымоходы — долговечные, но тяжёлые и дорогие. Редко используются при боковом выводе.
• Полимерные коаксиальные трубы — только для газовых котлов с закрытой камерой сгорания.

Для монтажа понадобятся дополнительные элементы:

• Колено (отвод) 90° или 45° — для поворота трубы из печи к стене.
• Проходной короб (патрубок) — металлическая рамка, которая монтируется в стену и обеспечивает безопасный зазор.
• Кронштейны и хомуты — для фиксации трубы к стене снаружи.
• Конденсатосборник — устанавливается в нижней точке горизонтального участка.
• Герметик термостойкий (до 1000°C) — для обработки стыков.

Поэтапный алгоритм монтажа дымохода через стену

Монтаж требует точности и последовательности. Ниже — подробная инструкция, проверенная на практике.

1. Подготовка и разметка
   Определите место выхода трубы. Оно должно быть на расстоянии не менее 50 см от окон, дверей и вентиляционных отверстий. Разметьте контур прохода с учётом размеров проходного короба.
2. Сверление отверстия в стене
   Используйте коронку по бетону или перфоратор. Диаметр отверстия — на 10–15 см больше диаметра трубы. Для деревянных стен применяйте защитные втулки из нержавеющей стали.
3. Установка проходного короба
   Вставьте короб в отверстие, заполните зазор базальтовой ватой. Закрепите его анкерами. Короб должен быть строго горизонтальным.
4. Монтаж внутреннего участка
   Соедините патрубок печи с коленом, затем подключите горизонтальный участок. Убедитесь в уклоне 1–3° наружу.

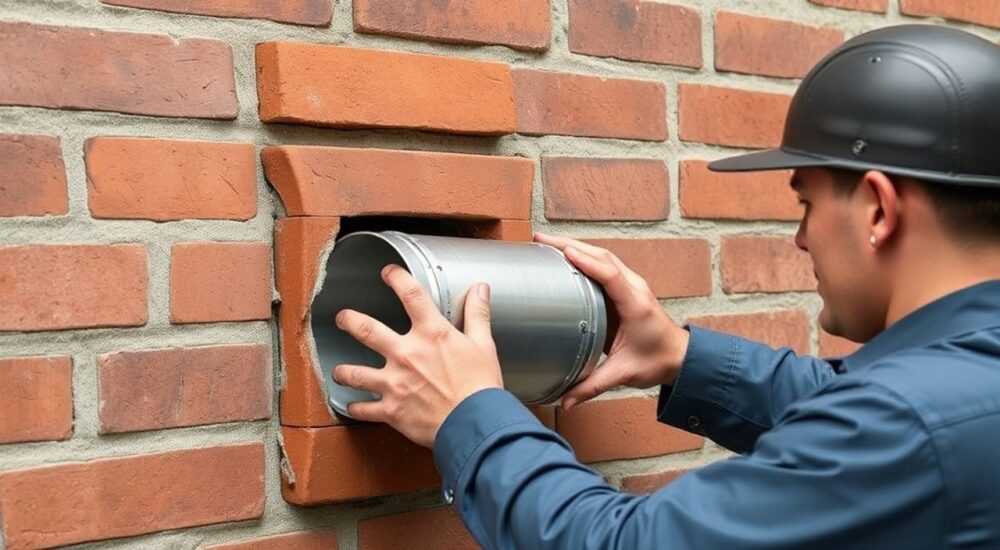

5. Протяжка трубы через стену
   Аккуратно проведите трубу через короб. Не допускайте перекосов. Все стыки обработайте термогерметиком.
6. Наружная сборка
   За пределами стены установите вертикальный участок высотой не менее 50 см. Зафиксируйте кронштейнами к фасаду. Добавьте дефлектор для усиления тяги.
7. Финальная герметизация
   Заделайте щели между трубой и коробом огнестойким составом. Наружные швы можно закрыть декоративным кожухом.

Что проверить после монтажа

• Наличие тяги: поднесите лист бумаги к патрубку — он должен притягиваться.
• Целостность всех соединений: нет ли щелей, через которые выходит дым.
• Стабильность креплений: труба не должна шататься при ветре.
• Отсутствие конденсата внутри помещения: проверьте через 1–2 часа работы.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые частые:

• Слишком длинный горизонтальный участок — свыше 1 м. Это снижает тягу и увеличивает образование сажи. Решение: минимизируйте длину, добавьте вертикальный участок сразу после выхода.
• Отсутствие уклона — конденсат скапливается в трубе и стекает обратно в печь. Решение: используйте уровень при монтаже.
• Недостаточный зазор у горючих стен — риск возгорания. Решение: применение проходного короба с теплоизоляцией.
• Использование обычного герметика — он разрушается при нагреве. Решение: только термостойкие составы (например, SILICON THERMO).
• Плохая фиксация наружной трубы — ветер может повредить конструкцию. Решение: крепление каждые 1–1,5 м.

Экспертное мнение

Вопросы и ответы

Заключение

Вывод дымохода через стену — практичное и эстетичное решение, но только при условии грамотного монтажа. Главное — соблюдать нормы пожарной безопасности, использовать качественные материалы и не экономить на комплектующих. Система должна быть герметичной, устойчивой к ветровым нагрузкам и обеспечивать стабильную тягу.

• Используйте сэндвич-трубы из нержавеющей стали для максимальной безопасности.
• Соблюдайте минимальный зазор 500 мм при проходе через горючие стены.
• Длина горизонтального участка — не более 1 метра с уклоном наружу.
• Обязательно устанавливайте проходной короб и герметизируйте все стыки.
• Проведите тестовый запуск перед началом постоянной эксплуатации.
