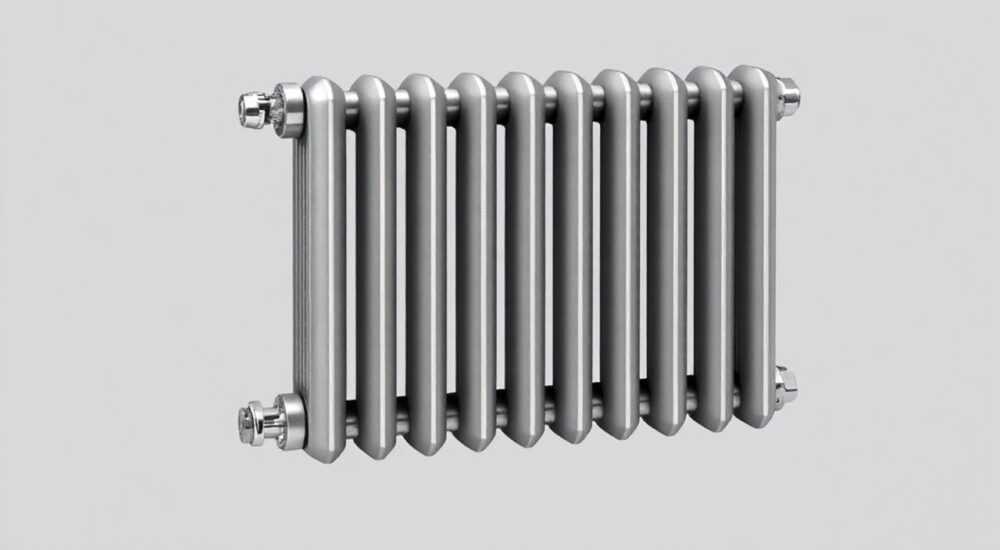

Как правильно собрать биметаллический радиатор

Биметаллические радиаторы — это современное решение для эффективного отопления жилых и коммерческих помещений. Благодаря сочетанию стальной внутренней начинки и алюминиевого корпуса, они обеспечивают высокую теплоотдачу, устойчивость к гидроударам и долгий срок службы. Однако правильная сборка таких радиаторов требует внимания к деталям: от выбора комплектующих до соблюдения последовательности подключения. Многие ошибки, допущенные на этапе монтажа, приводят к протечкам, снижению КПД или даже выходу прибора из строя.

Особенности конструкции биметаллического радиатора

Биметаллический радиатор — это гибрид двух технологий: стальных трубчатых каналов для прохождения теплоносителя и алюминиевого оребрения для максимальной теплоотдачи. Внутренняя часть выполнена из стали или нержавеющей стали, что обеспечивает устойчивость к высокому давлению и агрессивным средам в централизованных системах отопления. Алюминиевый корпус, в свою очередь, быстро нагревается и эффективно отдаёт тепло в помещение.

Такая конструкция позволяет использовать радиаторы в многоэтажных домах с перепадами давления и некачественным теплоносителем. При этом вес одного секционного элемента составляет 1,5–2 кг, что облегчает транспортировку и монтаж. Теплоотдача одной секции — от 150 до 200 Вт, в зависимости от модели и температуры теплоносителя.

Каждая секция соединяется между собой ниппельными муфтами с резьбой. На торцах предусмотрены уплотнительные прокладки, которые предотвращают протечки. Верхний и нижний коллекторы объединяют секции в единую систему, а боковые отверстия используются для подключения к трубопроводу.

Из чего состоит радиатор?

• Стальные коллекторы — внутренние трубки, по которым движется горячая вода или антифриз.
• Алюминиевые рёбра — внешние пластины, увеличивающие площадь теплообмена.
• Ниппельные муфты — соединительные элементы между секциями с левой и правой резьбой.
• Уплотнительные прокладки — паронитовые или резиновые кольца, обеспечивающие герметичность.
• Заглушки и краны Маевского — элементы для завершения контура и удаления воздуха.

Подготовка к сборке: что нужно знать и подготовить

Перед началом сборки важно определить количество секций, исходя из площади помещения. Среднее значение — 100 Вт на 1 м² при стандартной высоте потолков (2,7 м). Например, для комнаты 18 м² потребуется радиатор мощностью около 1800 Вт, что соответствует 9–12 секциям, в зависимости от модели.

Выбор места установки также критичен. Радиатор должен располагаться под окном, чтобы создавать тепловую завесу и препятствовать проникновению холодного воздуха. Расстояние от пола — не менее 10 см, от подоконника — минимум 5 см, от стены — 3–5 см. Это обеспечивает свободную циркуляцию воздуха.

Из инструментов понадобятся:

• Радиаторный ключ (специальный ключ для затяжки ниппелей);
• Гаечные ключи или разводной ключ;
• Уровень строительный;
• Шуруповёрт или дрель (для крепления кронштейнов);
• ФUM-лента или паста «Унипак» для резьбовых соединений.

Из материалов:

• Комплект секций радиатора;
• Ниппельные муфты (часто идут в комплекте);
• Прокладки (резиновые или паронитовые);
• Кронштейны настенные (2–4 штуки);
• Краны (шаровой и термостатический), кран Маевского;
• Тройники и переходники (при необходимости).

Правила выбора комплектующих

Качество фитингов напрямую влияет на долговечность всей системы. Используйте только проверенные бренды: Herz, Danfoss, Valtec. Дешёвые китайские краны часто выходят из строя уже через 1–2 сезона.

Пошаговая инструкция по сборке биметаллического радиатора

Сборка начинается с подготовки рабочего места. Убедитесь, что система отопления отключена, а давление сброшено. Если монтаж проводится в действующем доме — лучше выполнять работы летом или в межсезонье.

Шаг 1: Подключение секций между собой

1. Положите первую секцию на ровную поверхность (например, на картон или деревянные бруски).
2. Нанесите тонкий слой графитовой пасты или ФУМ-ленты на резьбу ниппельной муфты.
3. Вставьте муфту в верхнее или нижнее отверстие второй секции, закручивая от руки.
4. Используя радиаторный ключ, затяните муфту на 3–4 оборота. Не перетягивайте — можно повредить резьбу.
5. Повторяйте процесс, добавляя секции до нужного количества.

Важно чередовать направление затяжки: если первая муфта закручивается по часовой стрелке, следующая — против, чтобы равномерно распределить нагрузку.

Шаг 2: Установка заглушек и крана Маевского

На свободные торцы радиатора устанавливаются заглушки. В верхнюю заглушку монтируется кран Маевского — устройство для стравливания воздуха. Перед установкой обмотайте резьбу ФУМ-лентой.

Шаг 3: Монтаж кронштейнов

Определите точки крепления. Обычно на каждые две секции требуется один кронштейн. Разметьте места сверления, используя уровень. Закрепите кронштейны дюбелями.

Шаг 4: Навеска радиатора

Аккуратно поднимите собранный радиатор и зацепите его за кронштейны. Проверьте положение уровнем — перекос более 1 мм на метр недопустим.

Шаг 5: Подключение к системе

Подключите подающую и обратную трубу через запорную арматуру. Используйте гибкие подводки с накидными гайками — они компенсируют малейшие перекосы. Установите термостатический клапан на подачу для регулировки температуры.

Шаг 6: Проверка на герметичность

Откройте краны постепенно. Наблюдайте за соединениями — нет ли капель. Дайте системе поработать 10–15 минут. При обнаружении протечки — перекройте контур, спустите воду и подтяните соединение.

Распространённые ошибки при сборке и как их избежать

Даже опытные мастера иногда допускают типичные промахи, которые снижают эффективность отопления. Вот основные из них:

• Перетяжка ниппельных муфт. Слишком сильное затягивание приводит к деформации резьбы и разрушению прокладки. Результат — протечка уже через месяц эксплуатации.
• Использование неподходящих прокладок. Паронитовые прокладки, рассчитанные на низкие температуры, быстро теряют эластичность. Используйте только термостойкие материалы.
• Отсутствие термостатического клапана. Без него невозможно регулировать температуру в помещении, что ведёт к перегреву и перерасходу энергии.
• Неправильная схема подключения. Диагональное подключение (подача сверху, обратка снизу) — самое эффективное. Боковое снижает КПД на 10–15%.
• Игнорирование воздушных пробок. Если кран Маевского не установлен или заблокирован, воздух остаётся в радиаторе, мешая циркуляции теплоносителя.

Экспертное мнение

Елена отмечает, что популярной ошибкой является самостоятельная сборка без опыта. «Многие считают, что «всего лишь скрутить секции», но на деле важна последовательность, усилие затяжки и совместимость материалов. Особенно критично при подключении к централизованному отоплению с давлением выше 8 атм.»

Она также рекомендует использовать автоматические воздухоотводчики вместо ручных кранов Маевского: «Они работают без участия человека и предотвращают скопление воздуха, которое особенно опасно в вертикальных стояках.»

Вопросы и ответы

Заключение

Сборка биметаллического радиатора — ответственный процесс, требующий знаний, инструментов и внимания к деталям. От правильного монтажа зависит не только комфорт в доме, но и безопасность, срок службы оборудования, а также энергоэффективность отопления. Следуя пошаговой инструкции, используя качественные комплектующие и избегая типичных ошибок, вы сможете собрать надёжный и эффективный прибор.

• Всегда используйте оригинальные прокладки и качественные ниппели.
• Соблюдайте схему диагонального подключения для максимальной теплоотдачи.
• Не перетягивайте соединения — применяйте радиаторный ключ с контролем усилия.
• Устанавливайте термостатический клапан и кран Маевского.
• Проверяйте герметичность не только сразу, но и через сутки после запуска.
