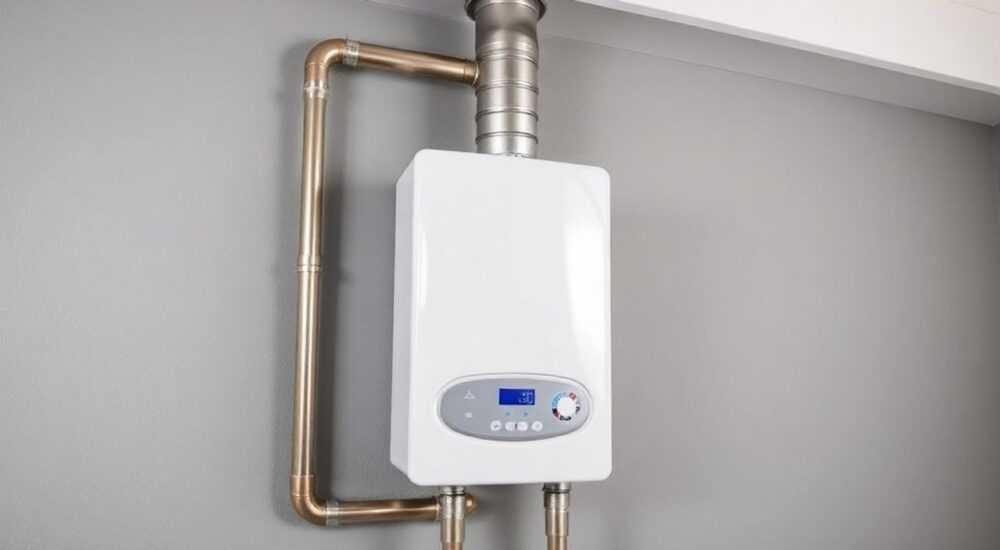

Как правильно собрать коаксиальный дымоход для газового котла

Коаксиальный дымоход — это современное решение для отвода продуктов сгорания и подачи воздуха в газовый котёл, особенно популярное при установке настенных конденсационных моделей. В отличие от традиционных дымоходов, коаксиальные системы выводят дым через стену, а не через крышу, что упрощает монтаж и повышает безопасность. Правильная сборка такого дымохода напрямую влияет на КПД котла, его долговечность и уровень выбросов.

Что такое коаксиальный дымоход: принцип работы и устройство

Коаксиальный дымоход представляет собой двухконтурную трубу, где одна труба находится внутри другой. По внутреннему каналу отводятся продукты сгорания, а по внешнему — забирается свежий воздух для горения. Такая конструкция обеспечивает замкнутый цикл, исключающий попадание угарного газа в помещение. Это делает систему особенно безопасной и эффективной, особенно в городских квартирах и загородных домах с плотной застройкой.

Принцип работы основан на естественной тяге или принудительной вентиляции (в зависимости от типа котла). Теплообменник котла нагревается, газы выходят через внутреннюю трубу, а холодный воздух поступает снаружи. Благодаря разнице температур и давления создаётся стабильный поток. Коаксиальные дымоходы чаще всего используются с конденсационными котлами, работающими на природном газе.

Особенность такой системы — образование конденсата. При сжигании газа выделяется водяной пар, который охлаждается в трубе и превращается в жидкость. Поэтому важно, чтобы дымоход имел небольшой уклон (3–5°) в сторону улицы, чтобы конденсат свободно стекал наружу, а не скапливался в котле.

Основные компоненты коаксиальной системы дымоудаления

Сборка коаксиального дымохода начинается с понимания его составляющих. Все элементы должны быть совместимы между собой и подходить под модель котла. Обычно производители предлагают фирменные комплекты, но допускается использование универсальных деталей при соблюдении технических параметров.

Основные элементы:

• Коаксиальная труба (прямая секция) — основной участок дымохода, бывает разной длины (500, 800, 1000 мм).
• Колено (отвод) — используется для изменения направления трубы, стандартный угол 45° или 90°.
• Стартовый патрубок — соединяет дымоход с выходом котла.
• Адаптер для прохода через стену — термоизолирующий элемент, предотвращающий перегрев строительных материалов.
• Наружный патрубок с защитной решёткой — предотвращает попадание осадков, насекомых и мусора.
• Конденсатосборник — собирает и отводит конденсат, особенно важен в зимний период.
• Крепёжные хомуты — фиксируют трубы между собой и к стене.

Материалы изготовления — нержавеющая сталь (AISI 304 или 316), алюминизированная сталь или полимерные композиты. Для конденсационных котлов рекомендуется использовать нержавейку марки 316L — она устойчива к агрессивной среде конденсата.

Нормативы и требования к монтажу коаксиального дымохода

Установка коаксиального дымохода регулируется рядом нормативных документов, включая СНиП 41-01-2003, СП 60.13330.2012 и ГОСТ Р 54422-2011. Эти документы определяют минимальные расстояния, высоту вывода, углы наклона и условия эксплуатации.

Ключевые требования:

• Расстояние от выхода дымохода до окон, дверей и вентиляции — не менее 60 см по горизонтали и 1 метр по вертикали.
• Высота выхода над уровнем земли — минимум 2 метра, если рядом есть пешеходные зоны.
• Угол наклона трубы — 3–5° в сторону улицы для отвода конденсата.
• Максимальная длина горизонтального участка — 3 метра (для большинства бытовых котлов).
• Запрещено объединять дымоход с вентиляцией или другими системами.

Особое внимание уделяется материалу стены. Если стена выполнена из горючих материалов (дерево, пенополистирол), требуется дополнительная термоизоляция и металлический кожух. Проход через стену должен быть выполнен с зазором не менее 5 см, заполненным негорючим материалом (базальтовая вата).

Также важно учитывать климатические условия. В регионах с частыми осадками и сильными ветрами рекомендуется устанавливать дефлекторы или специальные насадки, предотвращающие обратный ход дымовых газов.

Пошаговая инструкция: как правильно собрать коаксиальный дымоход

Сборка коаксиального дымохода — процесс, требующий точности и аккуратности. Даже небольшая ошибка может привести к снижению тяги, появлению конденсата в котле или аварийной остановке оборудования.

1. Подготовка инструментов и материалов. Вам понадобятся: коаксиальные трубы, колени, хомуты, термостойкий герметик (на силиконовой основе), дрель, свёрла по бетону, уровень, рулетка, ножовка по металлу (при необходимости).
2. Определение точки вывода. Выберите место на стене, соответствующее нормам. Используйте уровень, чтобы наметить линию с уклоном 3–5° вниз от котла к улице.
3. Сверление отверстия. Диаметр отверстия должен быть на 5–10 мм больше внешнего диаметра трубы. Убедитесь, что сверление проходит под правильным углом — по направлению уклона.
4. Установка проходного адаптера. Вставьте адаптер в отверстие, закрепите его с обеих сторон. Зазор заполните базальтовой ватой.
5. Сборка внутреннего участка. Начните от котла: наденьте стартовый патрубок, затем последовательно соедините трубы и колени. Каждое соединение фиксируйте хомутом и промажьте герметиком (только снаружи!)
6. Монтаж наружной части. Выведите трубу наружу, соедините с внешним патрубком. Убедитесь, что жалюзи свободно двигаются, а решётка защищает от мусора.
7. Установка конденсатосборника. Если предусмотрен — подключите его в нижней точке горизонтального участка. Подсоедините сливной шланг к канализации или ёмкости.
8. Фиксация к стене. Используйте кронштейны каждые 1–1,5 метра, чтобы избежать провисания.
9. Проверка герметичности. Запустите котёл, проверьте работу на всех режимах. Убедитесь, что нет посторонних шумов, запаха газа или капель конденсата в помещении.

Типичные ошибки при монтаже и как их избежать

Даже опытные мастера иногда допускают ошибки, которые снижают эффективность системы. Ниже — самые распространённые проблемы и способы их устранения.

• Отсутствие уклона трубы. Без уклона конденсат скапливается в котле, вызывая коррозию и сбои в работе. Решение: всегда используйте строительный уровень при монтаже.
• Избыточное количество поворотов. Более трёх колен увеличивает сопротивление потоку, снижает тягу. Рекомендуется использовать максимум два поворота под 45°.
• Негерметичные стыки. Применение обычного силикона или недостаточная фиксация хомутов приводит к утечке газов. Используйте только термостойкий герметик (до 200°C).
• Вывод дымохода в вентиляцию. Это нарушает СНиП и опасно для здоровья. Дымоход должен иметь отдельный выход на улицу.
• Неправильный выбор диаметра трубы. Слишком узкая труба ограничивает поток, слишком широкая — снижает скорость газов. Диаметр указывается в паспорте котла (обычно Ø60/100 мм или Ø80/125 мм).

Экспертное мнение

«За последние годы я видел десятки случаев, когда неправильно собранный коаксиальный дымоход становился причиной преждевременного выхода котла из строя. Особенно часто это происходит в новых домах, где владельцы экономят на монтаже и доверяют работу неспециалистам. Помните: дымоход — это не просто труба, а часть сложной теплотехнической системы.

Сейчас активно развиваются решения с пластиковыми коаксиальными дымоходами для конденсационных котлов. Они легче, проще в монтаже и устойчивы к коррозии. Но важно понимать — они подходят только для низкотемпературных систем (до 80°C). Для обычных котлов — только металлические трубы.»

— Ольга Петрова, главный инженер проектного бюро «ТеплоДом», 18 лет в сфере отопления

Вопросы и ответы

Заключение

Правильная сборка коаксиального дымохода — залог безопасной, эффективной и долгой работы газового котла. Это не просто техническая задача, а комплексное решение, требующее знаний нормативов, внимания к деталям и использования качественных материалов. Отклонение от инструкций даже на первый взгляд может показаться мелочью, но в долгосрочной перспективе приводит к серьёзным последствиям — от повышенного расхода газа до аварийных ситуаций.

• Используйте только совместимые и сертифицированные компоненты.
• Соблюдайте уклон трубы 3–5° для отвода конденсата.
• Ограничьте количество поворотов — максимум 2–3.
• Герметизируйте стыки термостойким герметиком.
• Обязательно согласуйте монтаж с газовой службой.
