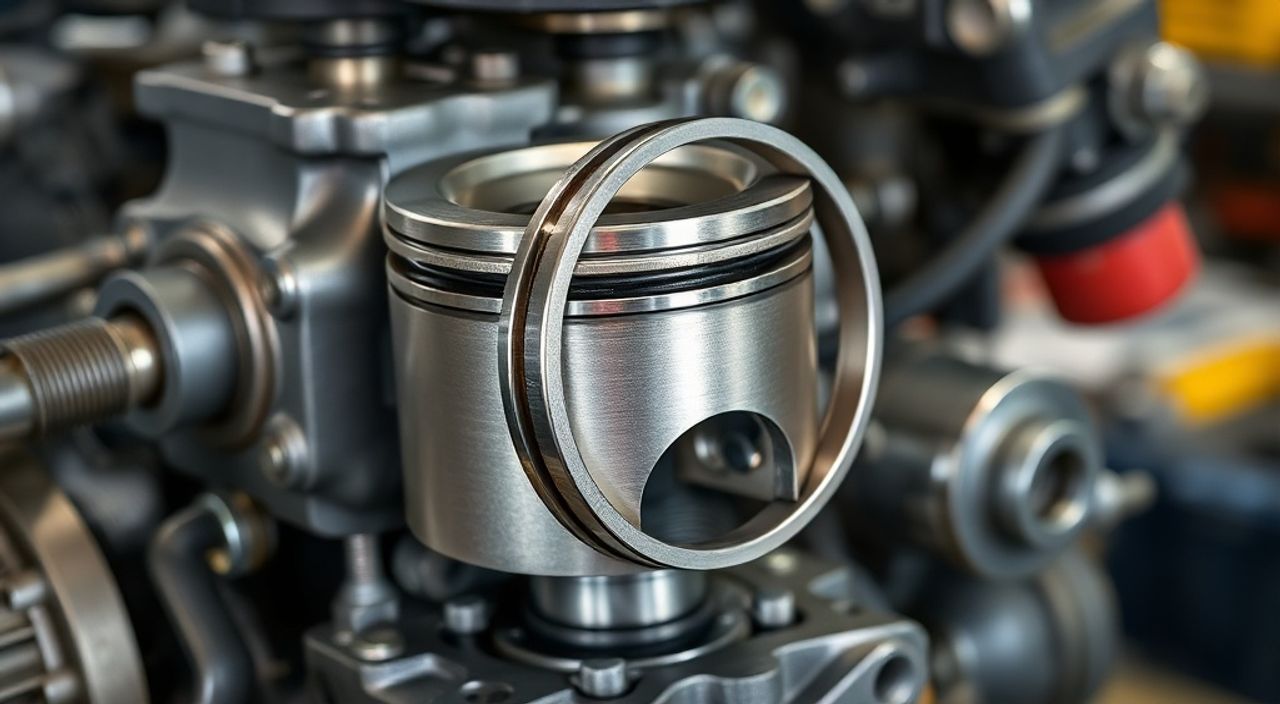

Как правильно ставить кольца на поршень мотоблока

Корректная установка колец на поршень мотоблока — один из ключевых этапов ремонта двигателя, от которого зависит не только его мощность, но и долговечность. Неправильно установленные кольца приводят к росту расхода масла, потере компрессии, перегреву и даже заклиниванию поршня. Даже незначительная ошибка в зазорах или ориентации колец может сократить срок службы двигателя в несколько раз. Главная рекомендация: всегда используйте оригинальные или сертифицированные кольца, строго соблюдайте зазоры по инструкции производителя и проверяйте совместимость с типом поршня и цилиндра.

При ремонте двигателя мотоблока, особенно после капитального ремонта или при появлении симптомов вроде дымления из глушителя, повышенного расхода масла или снижения мощности, одной из первых задач становится замена поршневых колец. Эти элементы выполняют три критически важные функции: герметизируют камеру сгорания, отводят тепло от поршня к стенкам цилиндра и регулируют распределение масла по поверхности. Любое нарушение их установки — даже минимальное — приводит к цепной реакции неисправностей. Многие пользователи, пытаясь сэкономить время или деньги, устанавливают кольца «на глаз» или без инструментов, не понимая, что даже 0,05 мм лишнего зазора могут стоить десятков тысяч рублей в виде дальнейшего ремонта. В этой статье вы найдёте исчерпывающую инструкцию, проверенную практикой и экспертизой, которая поможет выполнить монтаж правильно — впервые и навсегда.

Почему правильная установка колец так важна

Поршневые кольца — это не просто металлические кольца, вставленные в канавки поршня. Это высокоточные компоненты, разработанные с учётом термического расширения, давления газов и скорости движения поршня. При работе двигателя температура поршня достигает 300–350 °C, а давление в камере сгорания — до 120 атмосфер. Кольца должны сохранять герметичность при этих условиях, не деформируясь и не заедая. Если зазор в замке слишком мал — кольцо распирается, ломается и царапает цилиндр. Если слишком велик — пропускает газы, снижая компрессию и мощность. По данным исследований, более 60% поломок мотоблочных двигателей после капитального ремонта связаны именно с неправильной установкой колец.

Дополнительно, кольца отвечают за распределение масла. Верхнее компрессионное кольцо не смазывает — оно только герметизирует. Второе кольцо — это комбинированное, оно помогает удерживать масло и отводит тепло. Маслосъёмное кольцо, чаще всего с двумя или тремя сегментами, регулирует толщину масляной плёнки. Если его установить вверх ногами — масло начнёт попадать в камеру сгорания, и двигатель будет «есть» масло, дымить синим дымом и быстро изнашиваться. Представьте: вы заменили поршень, прошли весь ремонт, а потом обнаружили, что двигатель дымит — потому что кольцо перевёрнуто. Это не гипотетический сценарий — это ежедневная практика в мастерских.

Необходимые инструменты и компоненты

Для корректной установки колец вам понадобится не только сам комплект колец, но и специализированные инструменты. Использование подручных средств — от отвёртки до плоскогубцев — не просто неэффективно, а опасно. Вот что должно быть в вашем арсенале:

• Оригинальный или совместимый комплект поршневых колец (компрессионные и маслосъёмное);
• Специальный инструмент для расширения колец — кольцевой разжиматель или пластиковые щипцы;
• Очиститель для поршневых канавок (специальные щётки или деревянные палочки);
• Микрометр или щуп для замера зазора в замке;
• Чистая ветошь и изопропиловый спирт для обезжиривания;
• Масло для сборки (не моторное, а специальное — для сборки поршневых групп);
• Плоскогубцы с мягкими губками (для аккуратного обращения с кольцами).

Не забывайте: кольца не универсальны. Они различаются по типу поршня (чугунный, алюминиевый), по диаметру цилиндра, по типу покрытия (хромированное, молибденовое, никелевое). Использование колец от другого мотоблока, даже с похожим двигателем, — рискованно. Например, кольца от мотоблока «Нева» не подходят к «Фермеру» даже при одинаковом диаметре — разница в форме канавок и толщине кольца может быть всего 0,03 мм, но этого достаточно для отказа.

Пошаговая инструкция: как ставить кольца на поршень

Установка колец — это не «вставил и закрутил». Это последовательная, точная процедура. Следуйте шагам строго:

1. Очистите поршень. Используйте щётку с пластиковыми ворсинками или деревянную палочку, чтобы удалить нагар, остатки масла и металлическую стружку из канавок. Не используйте металлические щётки — они повредят поверхность.
2. Промойте и обезжирьте. Протрите поршень и кольца изопропиловым спиртом. Дайте высохнуть — ни капли масла не должно остаться до установки.
3. Проверьте комплект. Убедитесь, что у вас три кольца: два компрессионных (верхнее и нижнее) и одно маслосъёмное. На каждом кольце есть маркировка: «TOP», «UP» или стрелка. Она всегда должна быть направлена к дну поршня — то есть в сторону головки цилиндра.
4. Измерьте зазор в замке. Вставьте кольцо в цилиндр (не в поршень!) и выровняйте его. Замеряйте щупом зазор между концами. Для большинства мотоблоков норма — 0,2–0,4 мм. Если зазор меньше — кольцо не расширится при нагреве и сломается. Если больше — будет утечка газов.
5. Устанавливайте кольца по порядку. Начинайте с маслосъёмного. Оно состоит из трёх частей: двух сегментов и пружины-расширителя. Расположите пружину так, чтобы её стык не совпадал с замками сегментов. Установите первый сегмент — его замок должен быть направлен к боковой стороне поршня, а не к оси. Затем второй сегмент — его замок должен быть на 180° от первого.
6. Установите нижнее компрессионное кольцо. Его замок должен быть смещен на 90–120° от замка маслосъёмного кольца. Не допускайте совпадения замков — это зона максимальной утечки.
7. Установите верхнее компрессионное кольцо. Его замок должен быть смещен на 90–120° от предыдущего. Если на кольце есть маркировка «TOP» — она должна быть смотреть вверх.
8. Проверьте вращение. Установите поршень в цилиндр без колец и проверьте, свободно ли вращаются кольца. Если кольцо заедает — вероятно, зазор слишком мал или есть заусенцы. Продолжать нельзя — нужно снять и проверить.
9. Смажьте и соберите. Нанесите тонкий слой масла для сборки на кольца и стенки цилиндра. Установите поршень с кольцами в цилиндр, используя оправку. Не вдавливайте силой — кольца должны легко скользить.

Частые ошибки и как их избежать

Самые распространённые ошибки, которые приводят к поломке двигателя:

• Совпадение замков. Если все три замка находятся на одной линии — газы и масло легко проходят. Решение: смещайте каждый замок на 90–120°.
• Установка кольца «вверх ногами». Многие маслосъёмные кольца имеют специальную форму — с фаской на внутренней стороне. Если её установить вниз — кольцо не будет снимать масло. Проверьте маркировку.
• Использование старых колец. Даже если кольца «не изношены», они уже деформированы под давлением. Никогда не устанавливайте использованные кольца — даже на временный ремонт.
• Неправильный зазор. Многие считают, что «чем меньше зазор, тем лучше». Это заблуждение. При нагреве металл расширяется. Если зазор меньше 0,2 мм — кольцо сожмётся, распирает цилиндр и ломается.
• Загрязнение канавок. Остатки нагара или окалины создают «опоры» для кольца. Оно не может свободно двигаться — и изнашивается неравномерно.

Типы колец и их особенности

Поршневые кольца различаются по материалу, форме и функции. Понимание этих различий помогает выбрать правильный комплект и избежать ошибок.

Экспертное мнение: что скажет механик с 20-летним стажем

Сергей подчеркивает, что даже при идеальной установке, если цилиндр изношен, кольца не смогут обеспечить герметичность. Поэтому он всегда проверяет диаметр цилиндра микрометром. Если износ превышает 0,15 мм — цилиндр растачивают или заменяют. Он также рекомендует перед сборкой прокручивать поршень в цилиндре без колец — если есть заедание, значит, есть деформация или загрязнение.

Ещё один совет: после установки колец и сборки двигателя, первые 5–10 часов работы — это «приработка». Не грузите мотоблок сразу. Дайте двигателю поработать на холостых оборотах, затем на 50% нагрузки. Это позволяет кольцам «прижаться» к цилиндру без резких перепадов температуры и давления.

Вопросы и ответы

Заключение

Правильная установка поршневых колец — это не просто техническая операция, а искусство, требующее внимания к деталям, понимания физики и уважения к материалам. Даже опытный мастер может ошибиться, если торопится. Но следуя этой инструкции, вы минимизируете риски до нуля. Помните: кольца — это не «запчасть», а система, которая работает в экстремальных условиях. Их задача — держать давление, отводить тепло и контролировать масло. Любое нарушение — прямой путь к дорогостоящему ремонту.

• Всегда используйте оригинальные или сертифицированные кольца, совместимые с вашим двигателем.
• Проверяйте зазор в замке каждого кольца — он должен быть 0,2–0,4 мм.
• Смещайте замки колец на 90–120° друг от друга — никогда не совмещайте их.
• Маркировка «TOP» или стрелка всегда направлена к головке цилиндра.
• Никогда не устанавливайте кольца без инструмента и без очистки канавок поршня.
