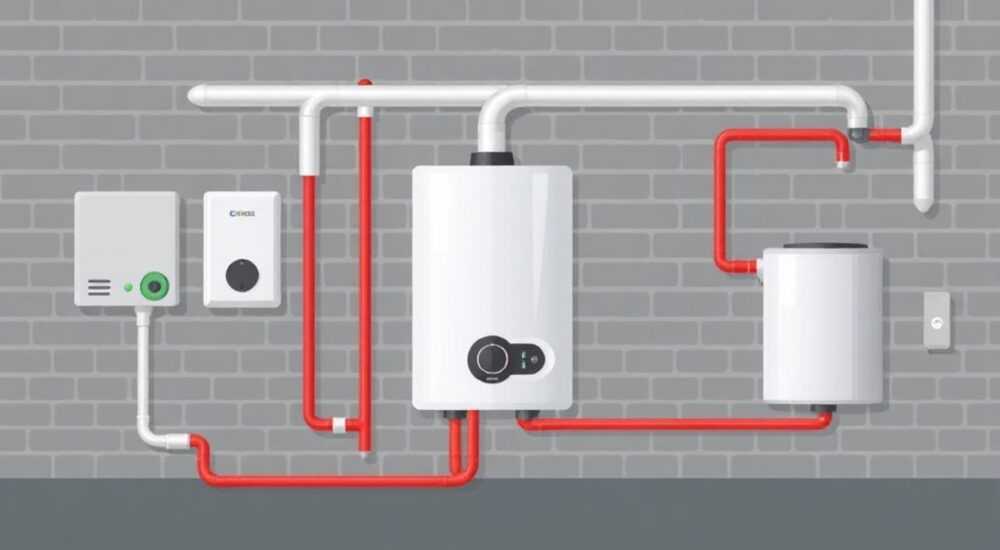

Как правильно установить бойлер косвенного нагрева

Установка бойлера косвенного нагрева — ответственный процесс, требующий знаний в области сантехники, отопления и безопасности. Правильный монтаж обеспечивает эффективную работу системы ГВС, экономию энергии и длительный срок службы оборудования. Главное — соблюдать проектную схему, использовать качественные материалы и учитывать особенности источника тепла.

Выбор места для установки бойлера косвенного нагрева

Размещение бойлера косвенного нагрева — первый шаг к успешному монтажу. Устройство имеет значительные габариты и вес, особенно в наполненном состоянии. Средний бойлер на 150 литров может весить более 160 кг при полной загрузке. Поэтому стена должна быть прочной, способной выдерживать такую нагрузку.
Оптимальные места для установки — котельная, подсобное помещение или технический этаж. Бойлер размещают вертикально, с зазором не менее 10 см от стен для обслуживания и теплоизоляции. Недопустимо устанавливать оборудование в помещениях с высокой влажностью без вентиляции или рядом с источниками открытого огня.
При выборе места также учитывают длину трубопроводов. Чем короче путь от котла до бойлера, тем выше КПД системы. Длинные трубы увеличивают теплопотери и снижают скорость нагрева воды. Идеально, если бойлер расположен в непосредственной близости от отопительного котла.

Требования к помещению

• Температура воздуха — от +5 °C до +40 °C;
• Отсутствие прямых солнечных лучей и атмосферных осадков;
• Наличие дренажного слива (для аварийного сброса воды);
• Доступ к электропитанию 220 В (для насосов и автоматики).

Подготовка оборудования и инструментов

Перед началом работ необходимо проверить комплектацию бойлера и подготовить необходимые инструменты. Стандартный комплект включает патрубки, кронштейны, анкеры, предохранительный клапан и иногда термометр. Однако часто требуется докупить группу безопасности, расширительный бак и арматуру.
Основные элементы, которые понадобятся:

• Циркуляционный насос (если не входит в состав системы);
• Трехходовой или двухходовой клапан (для автоматического переключения режимов);
• Группа безопасности (предохранительный клапан, воздушный клапан, термометр);
• Шаровые краны для отсечки;
• Обратный клапан (в некоторых схемах);
• Трубы (металлопластик, медь или сшитый полиэтилен);
• Изолента, лента ФУМ, уплотнительная паста.

Из инструментов потребуются:

1. Гаечные ключи и разводной ключ;
2. Трубогиб (при работе с металлопластиком);
3. Фаскосниматель;
4. Набор отверток;
5. Уровень и рулетка;
6. Перфоратор (для крепления к стене).

Подключение к системе отопления: схемы и нюансы

Бойлер косвенного нагрева получает тепло от основного источника — газового, твердотопливного или электрического котла. Подключение может быть одноконтурным или в составе сложной многоконтурной системы. Наиболее распространены две схемы: последовательное и параллельное подключение.

Последовательная схема

В этом случае теплоноситель проходит сначала через бойлер, затем — в отопительный контур. Такая схема проста, но имеет недостаток: при нагреве воды в доме становится холоднее. Она подходит для систем с приоритетом ГВС.

Параллельная схема с трехходовым клапаном

Более совершенный вариант. Трехходовой клапан управляет потоком теплоносителя, направляя его либо в бойлер, либо в систему отопления. Приоритет ГВС можно задать через контроллер котла. Это позволяет одновременно греть воду и поддерживать комфортную температуру в доме.

Обвязка бойлера: группа безопасности и арматура

Правильная обвязка — залог надежной и безопасной работы. Обязательные элементы:

• Группа безопасности на подающем патрубке (предохранительный клапан 6–10 бар);
• Шаровые краны на входе и выходе теплоносителя для обслуживания;
• Обратный клапан на подаче (если система замкнута);
• Кран для слива воды из бойлера;
• Подключение к водопроводу ХВС и ГВС с обратными клапанами.

Группа безопасности устанавливается строго вертикально, с возможностью аварийного сброса в дренаж. Никогда не закрывайте её крышкой или декоративным кожухом — это нарушает правила пожарной безопасности.

Термостат и автоматика

Современные бойлеры оснащаются местом под датчик температуры. Его подключают к контроллеру котла или внешнему реле. Это позволяет точно регулировать температуру воды (обычно 55–60 °C) и избегать перегрева.

Гидравлические подключения: вход, выход, рециркуляция

Гидравлическая схема включает два контура: теплоносителя и горячей воды.
Контур теплоносителя:

• Подающий патрубок — нижний (вход), верхний — выход («сверху вниз» — принцип конвекции);
• Циркуляционный насос устанавливают на подающей линии;
• Направление потока обязательно указывается стрелкой на корпусе бойлера.

Контур ГВС:

• Холодная вода подается снизу;
• Горячая вода забирается сверху (тёплая поднимается вверх);
• При наличии рециркуляции — подключение к обратной линии ГВС через насос.

Рециркуляция позволяет получать горячую воду мгновенно, без слива. Особенно актуально для больших домов. Насос рециркуляции подключается к отдельному контуру и работает по таймеру или датчику температуры.

Настройка и запуск системы после монтажа

После сборки всех элементов выполняют следующие шаги:

1. Проверяют герметичность всех соединений (визуально и с помощью давления);
2. Заполняют бойлер водой через ХВС, выпускают воздух через верхний кран;
3. Подключают контур отопления, заполняют теплоносителем;
4. Включают котел и запускают режим ГВС;
5. Проверяют температуру на выходе, настройки автоматики и работу группы безопасности.

Важно провести пробный сброс на предохранительном клапане — он должен сработать при давлении 6 бар. Также убеждаются, что нет утечек, шума и вибраций.

Типичные ошибки при установке и как их избежать

Даже опытные мастера допускают просчеты. Вот самые частые:

• Неправильная ориентация патрубков: подача и обратка перепутаны — снижается КПД на 20–30%. Всегда сверяйтесь со схемой в паспорте.
• Отсутствие группы безопасности: грозит взрывом при перегреве. Это нарушение норм СНиП и ПБ 12-529-03.
• Установка на слабую стену: риск обрушения. Используйте анкерные болты и несущие конструкции.
• Игнорирование рециркуляции: неудобства при пользовании ГВС. Продумайте схему ещё на этапе проектирования.
• Подключение к системе без насоса: естественная циркуляция неэффективна. Нужен циркуляционный насос с мощностью 25–40 Вт.

Чек-лист перед запуском

• Все крепления затянуты, бойлер устойчив;
• Группа безопасности установлена и подключена к дренажу;
• Стрелки на патрубках совпадают с направлением потока;
• Система заполнена, воздух спущен;
• Автоматика настроена, приоритет ГВС активирован.

Экспертное мнение

Современные бойлеры интегрируются в «умные дома». Через Wi-Fi можно управлять режимами, получать уведомления о неисправностях и планировать нагрев в периоды низких тарифов. Например, ночью, когда электричество дешевле.

Вопросы и ответы

Заключение

Установка бойлера косвенного нагрева — комплексный процесс, требующий внимания к деталям. От правильного выбора места и схемы подключения зависит эффективность, безопасность и срок службы оборудования. Современные технологии позволяют интегрировать бойлер в «умный дом», оптимизируя расходы и комфорт.

• Устанавливайте бойлер на прочной стене с доступом для обслуживания.
• Используйте параллельную схему с трехходовым клапаном для максимального комфорта.
• Обязательно монтируйте группу безопасности и расширительный бак.
• Настройте приоритет ГВС в котле и подключите рециркуляцию при необходимости.
• Проводите регулярное техническое обслуживание раз в 1–2 года.
