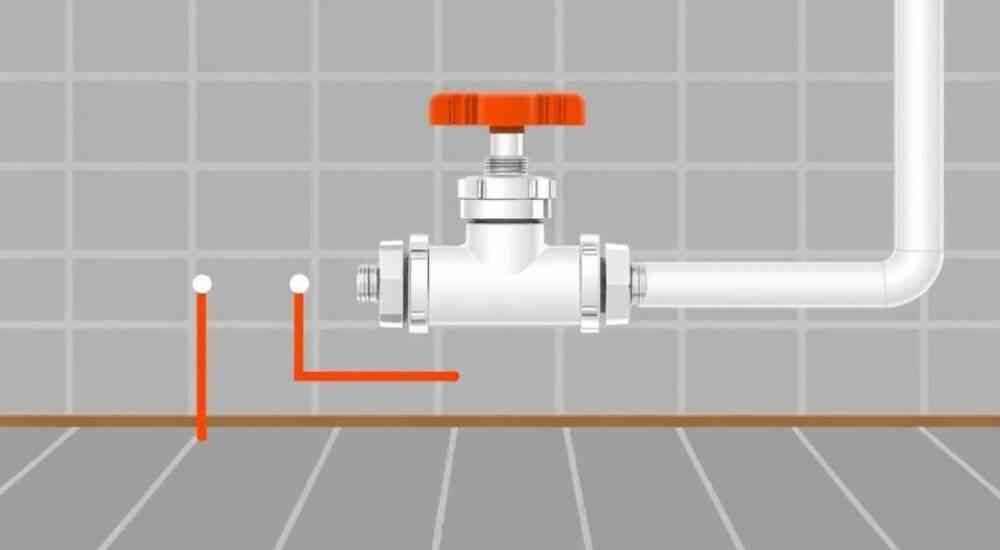

Как правильно установить трехходовой клапан на теплый пол

Трехходовой клапан — ключевой элемент системы теплого пола, отвечающий за стабильную и безопасную температуру теплоносителя. Его правильная установка позволяет смешивать горячую воду из котла с остывшей из обратного контура, поддерживая оптимальный нагрев без перегрева покрытия. Главное правило: монтировать клапан строго по направлению потока, указанному стрелкой на корпусе, и только в составе узла подмеса вместе с циркуляционным насосом и термостатом.

Системы водяного теплого пола завоевали популярность благодаря равномерному обогреву и энергоэффективности. Однако температура теплоносителя в таких системах не должна превышать 45–50 °C, в то время как котлы (особенно газовые) выдают воду при 70–90 °C. Прямое подключение опасно: это может повредить напольное покрытие, вызвать тепловой удар по бетонной стяжке и создать дискомфорт для жильцов. Решение — использование трехходового клапана, который обеспечивает плавное регулирование температуры путем подмешивания охлажденной воды из обратки. Этот элемент — сердце смесительного узла, и его неправильная установка сводит на нет все преимущества «теплых полов».

Зачем нужен трехходовой клапан в системе теплого пола

В отличие от радиаторов, которые работают при высоких температурах, теплые полы требуют умеренного нагрева. Перегрев может привести к растрескиванию плитки, деформации ламината или паркета, а также к снижению срока службы труб. Трехходовой клапан решает эту проблему, выполняя функцию смесителя: он соединяет два потока — горячий из котла и холодный из обратного трубопровода — и на выходе формирует теплоноситель с заданной температурой.

Без клапана система будет либо недогревать, либо перегревать помещение. Это не только снижает комфорт, но и увеличивает расход топлива. Ведь при постоянном цикле «включено-выключено» котёл работает менее эффективно. Смешивающий узел с трехходовым клапаном обеспечивает плавное регулирование, что особенно важно в пограничные сезоны, когда требуется лишь умеренный подогрев.

Кроме того, клапан предотвращает гидравлический дисбаланс между контурами. В домах с несколькими ветками теплого пола разная длина труб и сопротивление могут привести к тому, что один контур получает больше тепла, чем другой. Правильно настроенный смесительный узел помогает выравнивать потоки и обеспечивает равномерный прогрев всех зон.

Устройство и принцип работы трехходового клапана

Трехходовой клапан имеет три патрубка: один вход для горячей воды (от котла), второй вход для остывшего теплоносителя (из обратки) и один общий выход в подающий коллектор теплого пола. Внутри корпуса находится запорный элемент — шток с затвором, который перемещается под действием термоголовки.

Принцип работы основан на изменении пропорций смешивания. При повышении температуры на выходе термоголовка (часто с капиллярной трубкой) реагирует и постепенно перекрывает доступ горячей воды, одновременно увеличивая приток из обратного контура. Наоборот, при охлаждении система открывает доступ к горячему потоку.

Существует два основных типа клапанов: Т-образные и L-образные. Первые позволяют одновременно смешивать два потока, вторые — переключать поток между двумя режимами. Для теплого пола используется именно Т-образная схема, так как требуется постоянное смешение.

Как выбрать подходящий трехходовой клапан

Выбор начинается с определения пропускной способности (Kv), которая измеряется в м³/ч. Этот параметр должен соответствовать расчетному расходу теплоносителя в системе теплого пола. Как правило, для частного дома площадью до 150 м² достаточно клапана с Kv = 2,5–3,5.

Обратите внимание на материал корпуса. Лучшие варианты — латунь с никелевым покрытием. Такие клапаны устойчивы к коррозии и гидроударам. Дешевые аналоги из силумина служат недолго и могут разрушаться под давлением.

Также важна совместимость с термоголовкой. Некоторые производители (например, Esbe, Danfoss, Herz) предлагают готовые комплекты, где клапан и головка идеально согласованы. Если вы собираете узел самостоятельно, убедитесь, что резьба и тип присоединения совпадают.

Подготовка к монтажу: инструменты, материалы и требования

Перед установкой убедитесь, что система отопления отключена, а давление сброшено. Вам понадобятся следующие инструменты: разводной и накидной ключи, фум-лента или льняная пакля с герметиком, уровень, отвертка. Также подготовьте переходники, если диаметры труб и клапана не совпадают.

Место установки должно быть доступным для обслуживания. Не монтируйте клапан в труднодоступных нишах или за гипсокартоном без ревизионного люка. Оптимально — рядом с распределительным коллектором теплого пола, в техническом помещении или шкафу.

Проверьте целостность всех компонентов. Убедитесь, что стрелка на корпусе клапана указывает направление потока к коллектору. Никогда не устанавливайте клапан «наоборот» — это приведет к некорректной работе и быстрому износу.

Оптимальное место установки и схема подключения

Трехходовой клапан монтируется на подающей линии перед коллектором теплого пола. Горячий вход (от котла) подключается к первому патрубку, обратка — ко второму, а смешанный поток направляется к насосу и далее в коллектор. Циркуляционный насос ставится после клапана, чтобы обеспечить стабильный поток.

Существует два варианта схемы: с насосом до клапана и после. Первый встречается редко и не рекомендуется, так как насос может создавать избыточное давление, нарушая работу термоголовки. Правильная схема — насос после клапана, на стороне смешанного потока.

Термоголовка устанавливается на выходе из клапана и измеряет температуру смешанной воды. Капиллярная трубка должна быть надежно закреплена, без изгибов и перегибов. Настройка температуры выполняется вручную или автоматически, в зависимости от модели.

Пошаговая инструкция по установке трехходового клапана

1. Отключите систему и сбросьте давление. Закройте краны подачи и обратки, откройте сливной вентиль.
2. Подготовьте место монтажа. Убедитесь, что есть свободный доступ, пространство для ключей и возможность горизонтальной установки узла.
3. Нанесите герметик. Обмотайте резьбу фум-лентой или паклей. Наматывайте по часовой стрелке, делая 3–4 витка.
4. Подключите патрубки. Присоедините трубу от котла к патрубку с маркировкой «H» (Hot), обратку — к патрубку «R» (Return). Выход — к насосу.
5. Зафиксируйте клапан. Используйте ключи, но не перетягивайте — латунь мягкая, резьба может сорваться.
6. Установите циркуляционный насос. Он должен быть расположен после клапана, ротором в горизонтальном положении.
7. Монтируйте термоголовку. Закрепите ее на выходном патрубке, подключите капиллярную трубку.
8. Проверьте сборку. Убедитесь, что все соединения плотные, стрелка на клапане указывает направление потока.
9. Запустите систему. Постепенно подавайте давление, удаляйте воздух через краны Маевского.
10. Настройте температуру. Выставьте желаемый режим на термоголовке (обычно 35–45 °C).

Частые ошибки и как их избежать

• Установка без насоса. Трехходовой клапан не создает циркуляцию. Без насоса теплоноситель не будет двигаться по контурам, и пол не нагреется.
• Неправильная ориентация стрелки. Если клапан установлен против потока, термоголовка не сможет корректно регулировать температуру.
• Отсутствие фильтра грубой очистки. Песок и частицы накипи могут заклинить шток. Установите фильтр-грязевик на подаче перед клапаном.
• Использование клапана вместо коллектора. Клапан не распределяет поток по контурам. Он только регулирует температуру. Коллектор нужен отдельно.
• Неучет длины капиллярной трубки. Если трубка слишком короткая, термоголовку нельзя правильно установить. Покупайте модели с запасом длины (1–1,5 м).

Экспертное мнение

«Современные системы теплого пола всё чаще используют электронное управление. Вместо механической термоголовки ставят сервопривод, управляемый комнатным термостатом. Это позволяет точно поддерживать температуру в помещении, а не просто на выходе из узла. Например, если на полу лежит ковер, система автоматически увеличит подачу тепла. Такие решения уже доступны по разумной цене и окупаются за 2–3 сезона за счет экономии газа.»

— Елена Фролова, руководитель отдела проектирования климатических систем, «ТеплоДом»

Вопросы и ответы

Заключение

Правильная установка трехходового клапана — залог эффективной, безопасной и долговечной работы системы теплого пола. Этот элемент обеспечивает стабильную температуру теплоносителя, защищает напольное покрытие от перегрева и снижает нагрузку на котел. Главное — соблюдать схему подключения, использовать качественные материалы и не пренебрегать сопутствующими компонентами, такими как насос, фильтр и термоголовка.

• Трехходовой клапан обязателен для водяных теплых полов при использовании высокотемпературных источников тепла.
• Устанавливать клапан нужно строго по направлению потока, в горизонтальном положении и в составе узла подмеса.
• Выбор модели зависит от пропускной способности, материала корпуса и совместимости с термоголовкой.
• Типичные ошибки — неправильная ориентация, отсутствие насоса и игнорирование фильтрации теплоносителя.
• Для лучшего контроля рекомендуется использовать электронные термоголовки с комнатным датчиком температуры.
