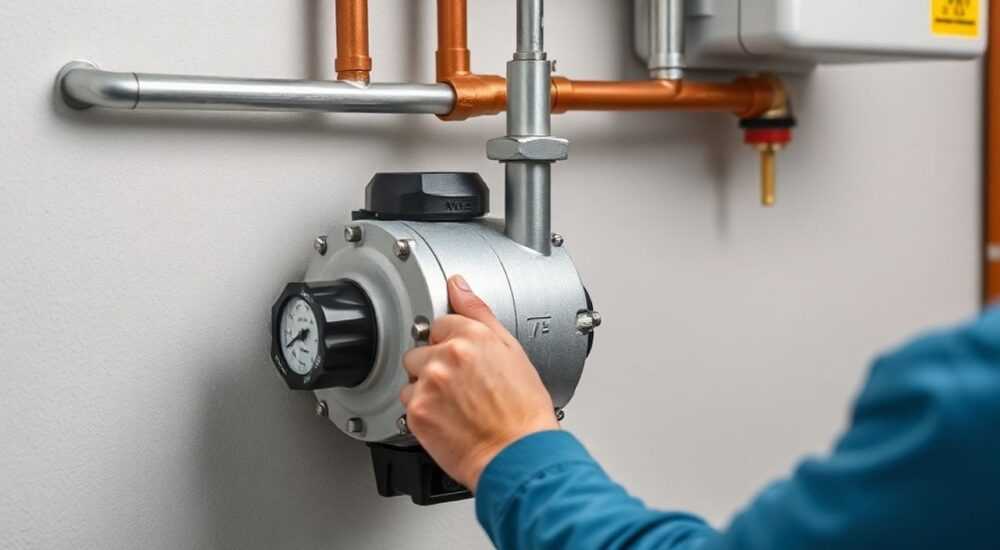

Как правильно установить циркуляционный насос на отопление

Современные системы отопления всё чаще оснащаются циркуляционными насосами, которые обеспечивают эффективное движение теплоносителя по контуру. Это позволяет равномерно прогревать помещения, снижать нагрузку на котёл и экономить энергоресурсы. Установка насоса — ответственный процесс, требующий знания норм, технических нюансов и правил безопасности.

Как выбрать циркуляционный насос для отопления

Перед тем как приступить к установке, важно правильно подобрать насос под конкретную систему отопления. Основные параметры выбора — производительность (расход) и напор. Эти характеристики зависят от площади обогрева, длины трубопровода, количества радиаторов и гидравлического сопротивления в системе.
Для частного дома площадью до 150 м² обычно достаточно насоса с производительностью 1,5–2,5 м³/ч и напором 4–6 метров водяного столба. Важно учитывать тип ротора: «мокрый» ротор предпочтителен для бытовых систем — он тише, долговечнее и не требует регулярного обслуживания.
Современные модели оснащены электронным управлением, многоступенчатой регулировкой скорости и возможностью интеграции с погодозависимой автоматикой. Бренды Grundfos, Wilo, DAB и Джилекс зарекомендовали себя надёжностью и стабильной работой в российских условиях.

Ключевые параметры при выборе

• Производительность — определяется тепловой нагрузкой и удельным расходом воды (примерно 1 л/мин на 1 кВт мощности).
• Напор — должен преодолевать сопротивление труб, фитингов, радиаторов и запорной арматуры.
• Присоединительные размеры — чаще всего используются G1¼ или G1½ дюйма.
• Материал корпуса — чугун или нержавеющая сталь. Второй вариант устойчив к коррозии и предпочтителен при использовании антифриза.
• Уровень шума — современные насосы работают тихо (до 45 дБ), что особенно важно при установке в жилом помещении.

Где устанавливать циркуляционный насос: правила и рекомендации

Оптимальное место установки — участок обратного трубопровода перед котлом. Это обеспечивает подачу охлаждённого теплоносителя, что снижает температурную нагрузку на насос и продлевает его срок службы. Установка на подаче возможна, но менее предпочтительна — особенно для котлов с чугунным теплообменником.
Насос должен находиться в горизонтальном участке трубы, при этом ось ротора должна быть строго горизонтальной. Это критично для смазки и охлаждения «мокрого» ротора. Вертикальная установка допускается только для специальных моделей, указанных в паспорте.
Обязательно наличие байпаса — обводной линии с шаровым краном. Он позволяет отключить насос без остановки всей системы, что особенно важно при аварийных ситуациях или плановом обслуживании.

Требования к месту установки

• Доступ для обслуживания и визуального контроля.
• Отсутствие вибраций и механических напряжений в трубах.
• Защита от попадания влаги и прямых солнечных лучей.
• Минимум 30 см прямого участка трубы до и после насоса для стабилизации потока.
• Наличие фильтра-грязевика перед насосом — обязательное условие!

Необходимые инструменты и материалы для монтажа

Для самостоятельной установки понадобится минимальный набор инструментов. Основное внимание — качеству соединений и герметичности системы. Протечка даже в одном узле может свести на нет все усилия.
Из материалов потребуются: сам насос, фильтр-грязевик, два шаровых крана (для байпаса и насоса), переходники при необходимости, уплотнительная лента или паста для резьбы, а также клеммная коробка или группа автоматов для электропитания.
Если система закрытого типа, убедитесь, что расширительный бак и предохранительный клапан установлены и работают корректно. Перед началом работ обязательно слейте теплоноситель и сбросьте давление.

• Гаечные ключи или разводной ключ
• Трубный ключ (для затяжки кранов)
• Фен или паяльная лампа (при работе с полипропиленом)
• Индикатор фазы или мультиметр
• Пакля или лента ФУМ для уплотнения резьбы
• Ёмкость для слива воды

Пошаговая инструкция по установке циркуляционного насоса

Монтаж начинается с подготовки места и отключения системы. Работать под давлением категорически запрещено. После слива воды можно приступать к сборке узла.

1. Установите фильтр-грязевик на обратной линии перед местом монтажа насоса. Он защитит крыльчатку от абразивных частиц.
2. Смонтируйте байпас с шаровым краном. Диаметр трубы байпаса должен соответствовать основной магистрали.
3. Вварите или вкрутите резьбовые патрубки для подключения насоса. Убедитесь, что направление стрелки на корпусе совпадает с потоком теплоносителя.
4. Установите насос между двумя кранами. Это позволит демонтировать его без слива всей системы.
5. Проверьте горизонтальность установки с помощью уровня. Ось ротора — строго горизонтально!
6. Плотно затяните соединения, но не перетягивайте — можно повредить резьбу или корпус.

Пусконаладочные работы

После монтажа система заполняется теплоносителем. Откройте краны постепенно, чтобы избежать гидроудара. На корпусе насоса есть вентиль для удаления воздуха — медленно открутите его, пока не пойдёт вода без пузырьков.
Затем включите насос и проверьте работу на всех скоростях. Шум, вибрация или перегрев — признаки неправильной установки или воздушной пробки. Через 10–15 минут повторно спустите воздух.

Подключение к электричеству: схемы и требования

Циркуляционный насос нельзя подключать напрямую в розетку. Требуется защита от перегрузки и короткого замыкания. Используйте отдельную линию с автоматическим выключателем на 6–10 А и устройством защитного отключения (УЗО).
Наиболее надёжная схема — подключение через группу защиты (например, Grundfos UPS) или реле управления, которое блокирует насос при остановке котла. Это предотвращает холостую работу и перегрев.
Для насосов с электронным управлением предусмотрены клеммы для подключения термостата, комнатного регулятора или системы «умный дом». Провод питания должен быть трёхжильным (L, N, PE), сечением не менее 0,75 мм².

Распространённые ошибки при установке и как их избежать

Одна из самых частых ошибок — установка насоса на подаче при твердотопливном котле. При отключении электричества возможен перегрев и закипание теплоносителя, что приводит к выбросу пара и разрушению системы.
Другая распространённая проблема — отсутствие фильтра-грязевика. Песок и окалина быстро выводят из строя подшипники и крыльчатку. Также часто игнорируют необходимость развоздушивания, из-за чего насос работает «всухую» и выходит из строя.

• Неправильное направление потока — стрелка на корпусе должна совпадать с движением теплоносителя.
• Вертикальное положение ротора — недопустимо для большинства бытовых моделей.
• Подключение к сети без заземления — нарушает правила электробезопасности.
• Отсутствие байпаса — делает систему зависимой от электропитания.

Эксплуатация и обслуживание после установки

Правильно установленный насос может работать без ремонта 5–10 лет. Однако требуется профилактика: раз в 3–6 месяцев вручную проворачивайте вал (есть кнопка на торце), чтобы избежать «прикипания» ротора.
Перед отопительным сезоном проверяйте уровень шума, вибрацию и герметичность. Удалите воздух, промойте фильтр-грязевик. При длительном простое (летом) желательно включать насос на 10–15 минут раз в месяц.
Современные насосы с функцией AUTOADAPT автоматически подбирают режим работы, снижая энергопотребление. Их не нужно настраивать вручную — достаточно задать желаемую температуру в помещении.

Экспертное мнение

Вопросы и ответы

Заключение

Установка циркуляционного насоса — это не просто монтаж устройства, а комплексная инженерная задача, влияющая на эффективность и безопасность всей системы отопления. От правильного выбора модели до точного соблюдения технологии монтажа зависит срок службы оборудования и комфорт в доме.

• Устанавливайте насос на обратке с горизонтальным ротором.
• Обязательно используйте фильтр-грязевик и байпас.
• Подключайте через автоматический выключатель с УЗО.
• Проводите регулярное обслуживание и развоздушивание.
• Выбирайте проверенные бренды с гарантией и поддержкой.
