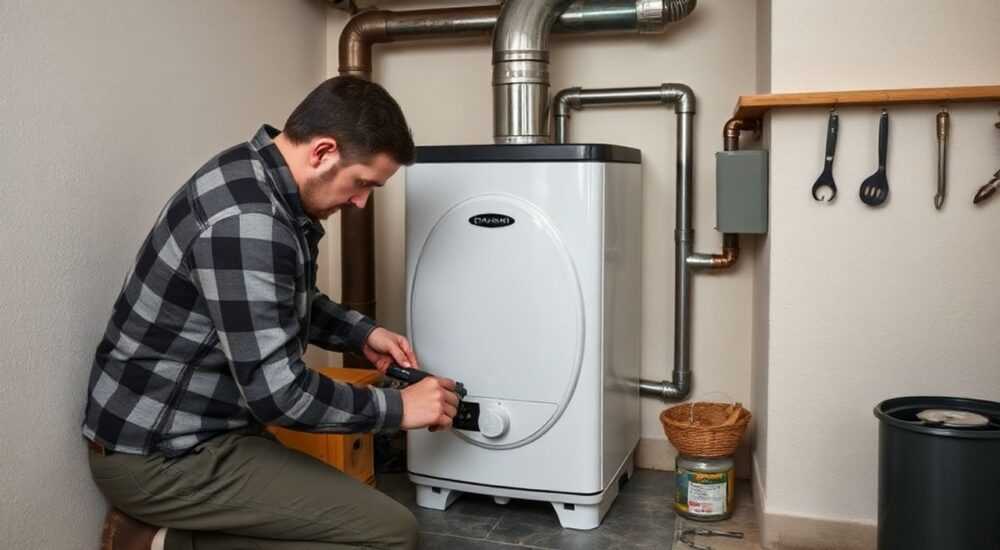

Как правильно установить твердотопливный котел

Установка твердотопливного котла — ответственный процесс, требующий соблюдения строгих норм безопасности, теплотехнических расчетов и монтажных стандартов. Неправильный монтаж может привести к снижению КПД, перегреву системы, задымлению помещения или даже пожару. Главное — доверить работу квалифицированным специалистам, но понимание технологии поможет контролировать процесс и избежать распространенных ошибок.

Требования к помещению и размещению котла

Перед тем как приступить к монтажу, необходимо убедиться, что помещение отвечает действующим нормативам. Твердотопливные котлы относятся к категории повышенной пожарной опасности, поэтому требования к их размещению регламентированы СНиП 41-01-2003 и ПБ 10-558-03.

Котельная должна быть отдельным помещением или выделенной зоной в доме, с минимальным объемом 7,5 м³. Высота потолков — не менее 2,5 метров. Пол должен быть негорючим: бетон, плитка, металлический лист. Если пол деревянный, его защищают асбестовым листом толщиной не менее 3 мм, покрытым оцинкованной сталью.

Расстояние от передней панели котла до противоположной стены — минимум 1 метр, чтобы обеспечить доступ для обслуживания и загрузки топлива. От боковых и задних стен — не менее 0,7 м. Эти зазоры необходимы для циркуляции воздуха и предотвращения перегрева конструкций.

В помещении обязательно наличие естественной вентиляции: приточный клапан сечением не менее 200 см² в нижней части стены и вытяжной канал в верхней. Это обеспечивает приток воздуха для горения и безопасный вывод продуктов сгорания.

Требования к полу и стенам

Стены в зоне установки котла должны быть защищены негорючими материалами на высоту не менее 1,5 м от уровня пола. Подходят асбестоцементные плиты, штукатурка с добавлением асбеста или базальтовые экраны. Зазор между котлом и стеной компенсируется термоизоляционными прокладками, если это предусмотрено производителем.

Электропитание и автоматика

Твердотопливный котел нуждается в электропитании для работы насоса, автоматики и, при наличии, пеллетного механизма подачи. Рекомендуется выделенная линия с заземлением и УЗО. Напряжение — 220 В ±10%. Для защиты от перебоев в электроснабжении стоит рассмотреть ИБП или резервный генератор.

Как выбрать подходящий твердотопливный котел

Выбор котла зависит от нескольких факторов: площади отапливаемого помещения, типа топлива, частоты обслуживания и бюджета. Современные модели различаются по типу горения, материалу теплообменника и наличию автоматики.

Мощность котла рассчитывается по формуле: 1 кВт на 10 м² при высоте потолков до 3 м. Для средней полосы России с учетом утепления дома достаточно 1–1,2 кВт/10 м². Например, для дома 150 м² потребуется котел мощностью 15–18 кВт.

Теплообменник чаще всего изготавливается из стали (низкоуглеродистой или жаропрочной) или чугуна. Стальные котлы легче, быстрее нагреваются, но чувствительны к конденсату при низких температурах обратки. Чугунные — долговечнее, устойчивы к термоциклированию, но хрупкие при механическом воздействии.

Автоматика и управление

Современные котлы оснащаются цифровыми блоками управления, которые позволяют регулировать температуру, настраивать режимы горения и получать уведомления о неисправностях. Некоторые модели поддерживают Wi-Fi и удаленный контроль через смартфон.

Необходимость теплоаккумулятора

Твердотопливные котлы не могут быстро остановить процесс горения. Поэтому рекомендуется установка буферной емкости (теплоаккумулятора), которая забирает избыточное тепло и отдает его системе отопления по мере необходимости. Это повышает КПД, снижает расход топлива и предотвращает перегрев.

Пошаговая инструкция по установке

Монтаж твердотопливного котла — многоэтапный процесс, который лучше выполнять бригадой из двух человек. Ниже приведен алгоритм, соответствующий нормам СНиП и рекомендациям производителей.

1. Подготовка помещения. Очистите пространство, проверьте вентиляцию, подготовьте основание. Убедитесь, что пол ровный и выдержит вес котла (до 300 кг для крупных моделей).
2. Установка котла. Аккуратно поместите котел на подготовленное место, выровняйте по уровню. Не допускайте перекосов — это может привести к неравномерному прогоранию топлива и деформации.
3. Подключение к системе отопления. Используйте стальные или медные трубы диаметром не менее 50 мм для подачи и обратки. Применяйте разъемные соединения (фланцы или резьбовые муфты) для удобства обслуживания.
4. Монтаж расширительного бака. Устанавливайте мембранный бак закрытого типа на обратном трубопроводе перед насосом. Объем — 10% от общего объема системы.
5. Установка циркуляционного насоса. Монтируйте насос на обратке, стрелкой по направлению движения теплоносителя. Обеспечьте фильтр грубой очистки перед насосом.
6. Подключение к электросети. Подключите котел и насос через автоматический выключатель с заземлением. При наличии — подключите датчики температуры и давления.
7. Опрессовка системы. Проверьте герметичность при давлении 1,5 от рабочего (обычно 2–3 атм). Убедитесь, что нет протечек в соединениях.
8. Запуск и настройка. Залейте теплоноситель, удалите воздух через краны Маевского. Запустите котел в тестовом режиме, проверьте работу всех узлов.

Обвязка котла: схемы и решения

Правильная обвязка включает трехходовой смесительный клапан, который защищает котел от низких температур обратки (минимум +55–60 °C). Это предотвращает образование конденсата и коррозию теплообменника.

Популярные схемы:

• Простая — котел → насос → система отопления;
• С теплоаккумулятором — котел → аккумулятор → насос → радиаторы;
• С гидрострелкой — для сложных систем с несколькими контурами.

Монтаж дымохода: правила и нюансы

Дымоход — ключевой элемент безопасности. Он должен обеспечивать естественную тягу, устойчив к высоким температурам (до 600 °C) и конденсату. Современные коаксиальные или сэндвич-дымоходы из нержавеющей стали — оптимальный выбор.

Высота дымохода над коньком — не менее 50 см, а если расстояние до конька более 3 м — по правилу «выше конька на 1 м при отклонении 10°». Минимальная высота — 5 м от колосниковой решетки.

Диаметр трубы должен соответствовать паспорту котла. Обычно — 150–200 мм. Уклон горизонтальных участков — 1 см на погонный метр в сторону котла для отвода конденсата.

Элементы дымохода

• Адаптер — переход от патрубка котла к дымоходу;
• Сборник конденсата — емкость для отвода агрессивной жидкости;
• Ревизия — люк для прочистки и диагностики;
• Искрогаситель — на выходе, особенно в лесной местности;
• Зонт или дефлектор — защита от осадков и усиление тяги.

Не допускается использование асбестоцементных труб без внутренней футеровки — они растрескиваются при температуре выше 300 °C.

Распространенные ошибки при установке

Даже опытные мастера иногда допускают просчеты, ведущие к снижению эффективности или авариям.

• Установка в жилом помещении без вентиляции. Угарный газ бесцветен и не имеет запаха. Без притока воздуха возможна задымленность.
• Отсутствие теплоаккумулятора. Котел перегревается, когда система не потребляет тепло, что приводит к выбросу энергии в трубу.
• Неправильный угол наклона дымохода. Конденсат скапливается в адаптере, вызывая коррозию.
• Использование пластиковых труб для отопления. Они не выдерживают высоких температур при аварийном режиме.
• Игнорирование трехходового клапана. Холодная обратка вызывает конденсацию, разрушая стальной теплообменник.

Как избежать проблем?

Проведите теплотехнический расчет, используйте только сертифицированные материалы и следуйте инструкции производителя. Перед запуском проконсультируйтесь со специалистом и оформите акт ввода в эксплуатацию.

Экспертное мнение

Она также отмечает, что многие владельцы недооценивают важность гидравлической настройки системы. «Без балансировки один контур может перегреваться, а другой — оставаться холодным. Используйте термоманометры и настройте каждый узел индивидуально.»

Вопросы и ответы

Заключение

Установка твердотопливного котла — это комплексная задача, требующая технических знаний, соблюдения норм и внимания к деталям. От правильного выбора оборудования и места установки зависит не только комфорт, но и безопасность всей семьи.

• Выбирайте котел с учетом площади, типа топлива и возможности автоматизации.
• Обязательно устанавливайте теплоаккумулятор и трехходовой клапан.
• Дымоход должен быть правильной высоты, диаметра и материала.
• Проводите регулярное обслуживание и диагностику.
• Доверяйте монтаж только сертифицированным специалистам.
