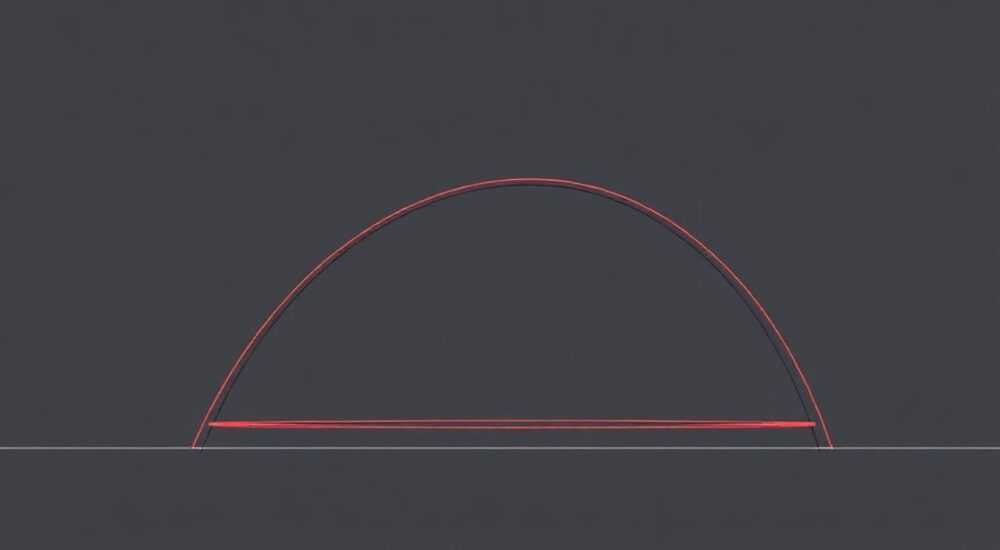

Как преобразовать дугу в полилинию в автокаде

Преобразование дуги в полилинию в AutoCAD — это стандартная операция, необходимая для объединения различных сегментов чертежа в единый объект, что упрощает редактирование, измерение и последующую обработку. Главное — использовать команду JOIN или конвертировать объекты через PEDIT, предварительно убедившись, что геометрия совпадает по координатам и углам стыковки.

В процессе проектирования в AutoCAD часто возникает необходимость объединить отдельные геометрические элементы — такие как линии, дуги и сплайны — в единую полилинию. Это особенно важно при создании контуров, маршрутов, разрезов или при подготовке файлов к экспорту в CAM-системы и 3D-моделирование. Дуга, будучи самостоятельным примитивом, не всегда подходит для сложных операций, таких как штриховка, выдавливание или параметрическое редактирование. Преобразование её в составную часть полилинии решает эти задачи, повышая целостность и управляемость чертежа. Однако операция требует понимания структуры объектов, настроек системы и возможных ограничений.

Зачем преобразовывать дугу в полилинию?

Полилиния в AutoCAD — это сложный объект, состоящий из соединённых между собой сегментов: прямых линий и дуг. В отличие от отдельных примитивов, она воспринимается системой как единое целое. Это даёт ряд преимуществ: возможность применения единого стиля линии, задание ширины, использование в качестве границы для штриховки, а также упрощение управления при перемещении, копировании или масштабировании.

Когда дуга существует отдельно, она не может быть напрямую использована в операциях, требующих непрерывного контура. Например, команда HATCH (штриховка) не распознаёт разорванный контур, если между дугой и линией есть даже минимальный зазор. Также при передаче чертежа в другие программы — например, в станки ЧПУ — требуется замкнутый или непрерывный путь, который легче реализовать через полилинию.

Ещё одно преимущество — производительность. Чем меньше отдельных объектов на чертеже, тем быстрее работает система при регенерации, панорамировании и печати. Объединение множества мелких элементов в одну полилинию снижает нагрузку на файл и уменьшает риск потери данных при обмене.

Методы преобразования: JOIN и PEDIT

В AutoCAD существует два основных способа объединить дугу с другими объектами в полилинию: команда JOIN и редактор полилиний PEDIT. Оба метода эффективны, но имеют свои особенности и сценарии применения.

Команда JOIN доступна с версии AutoCAD 2010 и является более современной и интуитивной. Она позволяет объединять линии, дуги, полилинии и сплайны, если их конечные точки совпадают или находятся в пределах указанного допуска. Для работы с JOIN не обязательно, чтобы объект был уже полилинией — система сама выполнит конвертацию.

Альтернатива — PEDIT (Polyline Edit) — классический инструмент, существующий с ранних версий AutoCAD. Он предлагает больше контроля: можно добавлять сегменты по одному, изменять ширину, закрывать контур, а также конвертировать отдельные объекты в полилинию. Однако PEDIT менее «умный» в плане автоматического поиска стыков и требует ручного выбора каждого элемента.

Выбор между JOIN и PEDIT зависит от вашей версии AutoCAD, сложности чертежа и необходимости в дополнительных настройках. Для быстрой сборки контура из готовых элементов — JOIN. Для тонкой настройки и поэтапного редактирования — PEDIT.

Пошаговые инструкции

Использование команды JOIN

1. Откройте чертёж в AutoCAD и убедитесь, что дуга и другие объекты (линии, дуги) имеют общие конечные точки.
2. Введите в командной строке JOIN или найдите команду на вкладке «Главная» → «Редактирование» → «Объединить».
3. Выберите исходный объект — например, дугу, которую хотите включить в полилинию.
4. Затем выберите все остальные объекты, которые нужно присоединить. AutoCAD покажет, какие из них могут быть объединены.
5. Нажмите Enter. Если объекты стыкуются, они будут преобразованы в единую полилинию.

Использование команды PEDIT

1. Введите в командной строке PEDIT и нажмите Enter.
2. Выберите дугу. Система сообщит: «Объект не является полилинией. Преобразовать в полилинию? [Д/Н]» — выберите «Д».
3. В меню редактирования выберите опцию «Добавить» (Add).
4. Выберите линии, дуги или другие сегменты, которые нужно присоединить к полилинии.
5. Убедитесь, что все объекты соприкасаются в конечных точках. При необходимости используйте команду «Привязка» (OSNAP).
6. Завершите команду нажатием Enter.

Распространённые ошибки и как их избежать

Одна из самых частых проблем — объекты не объединяются, хотя визуально кажутся соединёнными. Причина может быть в нескольких факторах:

• Зазор между концами: даже 0.001 мм может помешать объединению. Используйте команду ZOOM с фактором увеличения 100x, чтобы проверить стыки.
• Разные уровни Z: дуга и линия могут находиться на разных высотах по оси Z. Проверьте свойства объектов (Ctrl+1) — координата Z должна быть одинаковой (обычно 0).
• Несовместимые типы объектов: сплайны или эллиптические дуги не всегда объединяются напрямую. Их нужно сначала конвертировать в дуги или полилинии с помощью команды FLATTEN или SPLINEDIT.
• Блоки или группы: если объект находится внутри блока, его нельзя редактировать напрямую. Разгруппируйте или взломайте блок (EXPLODE), прежде чем применять JOIN или PEDIT.

Если команда JOIN не работает, попробуйте:

• Задать значение переменной FUZZDISTANCE вручную (например, 0.1).
• Использовать команду TRIM или EXTEND для точного совмещения концов.
• Применить команду BREAK для разрыва линии в нужной точке, затем повторить JOIN.

Дополнительные инструменты и автоматизация

Для профессиональных пользователей доступны расширенные решения, ускоряющие процесс преобразования. Например, Express Tools, входящие в состав AutoCAD, предлагают команды:

• CONVERTPOLY — конвертирует линии и дуги в легаси-полилинии или TRUEVIEW-совместимые форматы.
• FLATTEN — упрощает 3D-объекты в 2D, устраняя перепады по Z и делая их пригодными для JOIN.
• PEDITCURVE — автоматически объединяет цепочки кривых с заданным допуском.

Также можно использовать LISP-скрипты для массового преобразования. Например, простой скрипт может найти все дуги и линии в указанном слое и объединить их в полилинии без ручного вмешательства.

Для пользователей AutoCAD 2020 и новее рекомендуется включить Dynamic Input и использовать Command Preview — функцию, которая показывает результат объединения до подтверждения действия.

Экспертное мнение

Интервью с Дмитрием Ковалёвым, ведущим CAD-специалистом компании «СтройПроект», 15 лет опыта

— Почему важно уметь преобразовывать дуги в полилинии?

«Это базовый навык, но он критичен для качества чертежа. В 80% случаев проблемы с штриховкой, экспортами и коллизиями в BIM-моделях начинаются с разорванных контуров. Полилиния — это «здоровый» контур».

— Какой метод вы предпочитаете: JOIN или PEDIT?

«Сейчас — JOIN. Он быстрее и надёжнее. Но я всё равно обучаю команду PEDIT — на случай работы со старыми чертежами или в аварийных ситуациях, когда JOIN не срабатывает».

— Есть ли подводные камни?

«Да. Самая большая ошибка — игнорировать Z-координаты. Также важно не забывать про слои: если объекты на разных слоях, полилиния будет иметь свойства первого выбранного элемента, что может нарушить стиль оформления».

Вопросы и ответы

Заключение

Преобразование дуги в полилинию — это не просто техническая операция, а важный шаг к созданию качественного, управляемого и совместимого чертежа. Независимо от того, используете ли вы JOIN или PEDIT, ключевой фактор успеха — точность геометрии и понимание структуры объектов в AutoCAD.

• Используйте JOIN для быстрого объединения объектов в AutoCAD 2010 и новее.
• Применяйте PEDIT, когда нужен контроль над процессом или работа ведётся в старых версиях.
• Всегда проверяйте совпадение конечных точек и Z-координат перед объединением.
• Настройте FUZZDISTANCE, если объекты не соединяются из-за микрозазоров.
• Используйте Express Tools и LISP-скрипты для автоматизации в крупных проектах.
