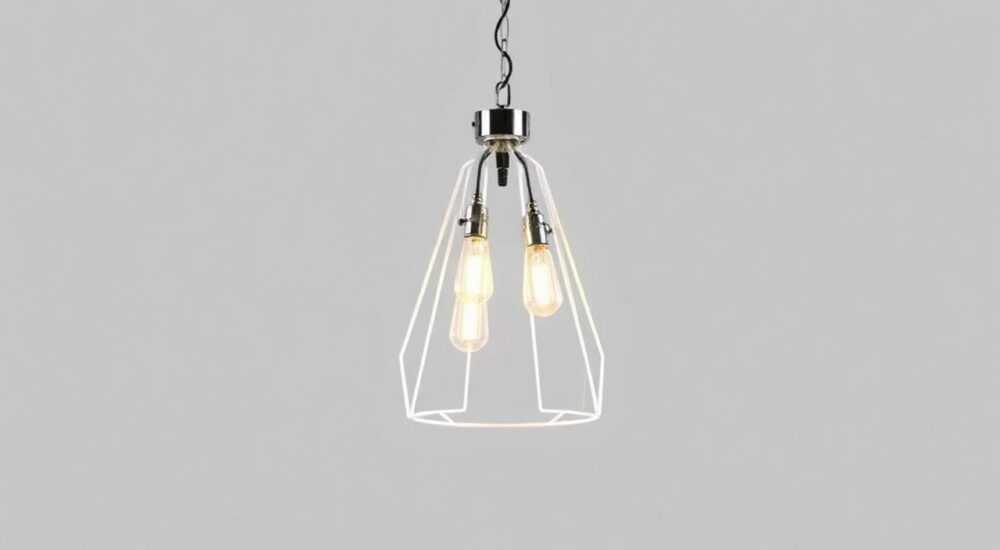

Как присоединить люстру с 4 проводами

Подключение люстры с четырьмя проводами — задача, с которой сталкиваются многие при ремонте или замене осветительного прибора. Основная сложность заключается в правильной идентификации назначения каждого провода и соответствии их клеммам на потолке. Главное — определить, сколько фазных проводов выведено на потолок и как управляется свет: одним, двумя или трёхклавишным выключателем.

Определение назначения проводов

Перед тем как приступать к подключению, необходимо понять, за что отвечает каждый из четырёх проводов. В большинстве современных люстр используются следующие типы жил:

• Фаза (L) — обычно коричневый, красный или белый;
• Ноль (N) — синий или чёрный;
• Заземление (PE) — жёлто-зелёный;
• Дополнительная фаза — может быть серым, оранжевым или другого цвета.

Цветовая маркировка стандартизирована согласно ГОСТ Р 50462–2009. Однако не стоит полагаться только на цвет — особенно если монтаж выполнялся давно или без соблюдения норм. Проверка тестером обязательна.

Представьте ситуацию: вы видите на потолке три провода — две фазы и один ноль. Это значит, что у вас двухклавишный выключатель. Люстра с четырьмя проводами в таком случае может иметь две группы ламп, заземление и общий ноль. Четвёртый провод — часто именно заземление, которое обязательно нужно подключить для безопасности.

Как проверить провода мультиметром

Безопасность начинается с диагностики. Перед работой отключите автомат на щитке. Затем:

1. Включите обе клавиши выключателя.
2. Настройте мультиметр в режим измерения напряжения (~250 В).
3. Один щуп держите на предполагаемом нуле, другой — поочерёдно на фазных проводах.
4. Если на дисплее 220 В — это активная фаза.

Повторите процедуру при разных положениях выключателя, чтобы понять, какой провод за что отвечает.

Схемы подключения люстры с 4 проводами

Существует несколько стандартных сценариев, в зависимости от количества клавиш на выключателе и конструкции самой люстры.

Схема 1: Одноклавишный выключатель

Если у вас одна клавиша, но люстра имеет 4 провода, скорее всего, она рассчитана на универсальное подключение. Две жилы — фаза и ноль основной цепи, третья — заземление, четвёртая — может быть резервной или использоваться при модернизации.

В этом случае:

• Объедините все фазные провода люстры (если они разделены на группы);
• Подключите к одной фазе на потолке;
• Ноль — к нулевому проводу;
• Заземление — к PE (если есть).

Схема 2: Двухклавишный выключатель

Наиболее распространённый случай. Две фазы на потолке управляют двумя группами ламп. Например, в люстре 6 плафонов: 2+4 или 3+3.

Четыре провода люстры могут означать:

• Провод 1 — фаза первой группы (коричневый);
• Провод 2 — фаза второй группы (серый);
• Провод 3 — общий ноль (синий);
• Провод 4 — заземление (жёлто-зелёный).

Подключение:

• Коричневый — к первой фазе на потолке;
• Серый — ко второй фазе;
• Синий — к нулю;
• Жёлто-зелёный — к заземлению.

Схема 3: Трехклавишный выключатель

Реже встречается, но возможна при управлении тремя группами. В этом случае люстра с 4 проводами может не подходить — потребуется модель с 5 или 6 жилами. Однако некоторые производители делают комбинированные решения, где один провод — общий, а другие — раздельные фазы.

Пошаговая инструкция: как подключить люстру

Следуйте алгоритму, чтобы избежать ошибок и обеспечить безопасность.

1. Отключите питание. На электрощитке найдите автомат, отвечающий за комнату, и переведите его в положение «выкл». Повесьте табличку или предупредите домочадцев.
2. Снимите старую люстру. Аккуратно открутите крепления, отсоедините провода. Если были клеммы — сохраните.
3. Определите провода на потолке. С помощью индикаторной отвёртки найдите фазы при включённом выключателе. Обозначьте их изолентой.
4. Разберите новую люстру. Откройте распределительную коробку на светильнике, найдите выходы проводов. Проверьте целостность изоляции.
5. Соедините провода. Используйте клеммные колодки WAGO или винтовые зажимы. Никогда не скручивайте провода «народным способом» — это пожароопасно.
6. Установите люстру. Закрепите кронштейн, подведите провода, зафиксируйте корпус. Убедитесь, что нет натяжения.
7. Включите питание и протестируйте. Поочерёдно включайте клавиши, проверяйте работу групп.

Как соединять провода: WAGO или скрутка?

Сегодня рекомендуются только клеммники. Они обеспечивают надёжный контакт, исключают окисление и перегрев.

• WAGO — быстрое подключение, подходит для медных и алюминиевых проводов;
• Винтовые клеммы — долговечны, но требуют усилия;
• Скрутка с пайкой — допустима, но трудоёмка и не всегда безопасна.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают просчёты. Вот самые частые:

• Не отключили электричество. Это главная причина травм. Всегда проверяйте наличие напряжения перед началом работ.
• Перепутали фазу и ноль. Может привести к тому, что лампочка будет гореть даже при выключенном выключателе. Проверяйте мультиметром.
• Не подключили заземление. Особенно важно для металлических люстр. Без заземления риск поражения током возрастает.
• Объединили фазы от разных групп. При двухклавишном выключателе это вызовет одновременное включение всех ламп.
• Использовали некачественные клеммы. Дешёвые аналоги могут оплавиться. Выбирайте оригинальные WAGO или Legrand.

Пример ошибки: все лампы горят одновременно

Пользователь подключил обе фазные жилы люстры к одному проводу на потолке. Результат — невозможно управлять группами отдельно. Решение: переключить один из фазных проводов на вторую фазу.

Инструменты и материалы для безопасного монтажа

Чтобы работа прошла гладко, подготовьте заранее:

• Индикаторная отвёртка или мультиметр;
• Кусачки и стриппер для зачистки изоляции;
• Клеммные колодки (WAGO 221 или 222, 2–4 контакта);
• Изолента или термоусадка;
• Лестница или устойчивая подставка;
• Отвёртки (крестовая и плоская);
• Перчатки диэлектрические (по возможности).

Минимальный набор для новичка

Экспертное мнение

Мы пообщались с Сергеем Лебедевым, практикующим электромонтёром с 22-летним стажем, который ежегодно выполняет более 200 подключений люстр.

«Сейчас много людей пытаются сделать всё сами — и это хорошо. Но чаще всего ошибаются в простом: не проверяют напряжение, путают цвета, экономят на клеммах. Я рекомендую: перед подключением сфотографируйте старую схему. Это поможет не потерять ориентиры. Также помните: если в доме старая проводка, алюминиевые провода, лучше пригласить специалиста. Самодельное подключение может обойтись дороже, чем вызов мастера.»

Он также отметил, что с ростом популярности LED-ламп и умных выключателей (например, с Wi-Fi) требования к подключению стали сложнее. Некоторые люстры теперь требуют нулевой провод для работы диммера или датчика движения.

Вопросы и ответы

Заключение

Подключение люстры с четырьмя проводами — задача выполнимая даже для домашнего мастера. Ключевые условия успеха: точная идентификация проводов, использование качественных соединителей и строгое соблюдение мер безопасности. Главное — не торопиться, дважды проверять каждое соединение и помнить, что электричество требует уважения.

• Всегда отключайте питание перед работой.
• Определяйте назначение проводов мультиметром, а не по цвету.
• Используйте клеммники WAGO вместо скруток.
• Подключайте заземление, если оно есть.
• Проверяйте работу каждой группы ламп отдельно.
