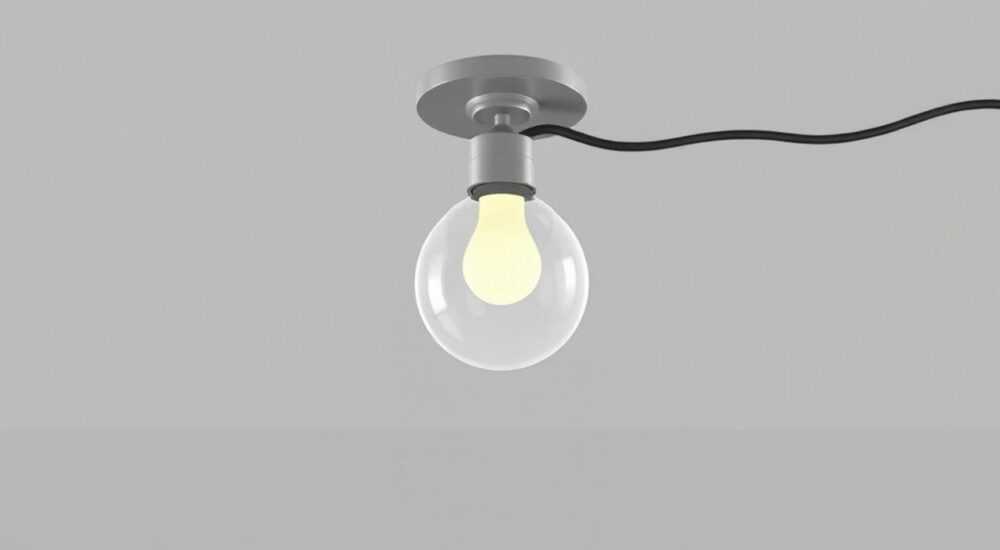

Как присоединить светильник потолочный к двужильному проводу

При подключении потолочного светильника к двужильному проводу многие домашние мастера сталкиваются с неопределённостью: где фаза, где ноль, как не перепутать провода и не вызвать короткое замыкание. Особенно это актуально в старых домах, где электропроводка не имеет заземления, а в распределительной коробке остаются только два провода — один под напряжением, второй — нейтраль. Несмотря на кажущуюся простоту, ошибки при подключении могут привести к выходу из строя ламп, пробою изоляции или даже возгоранию. Главное — не спешить, проверить напряжение, правильно определить провода и использовать безопасные методы соединения.

Что такое двужильный провод и почему он встречается в старых домах

Двужильный провод — это двухпроводная электропроводка, состоящая из фазного (L) и нулевого (N) проводников. Отсутствие третьего провода — заземляющего (PE) — характерно для домов, построенных до 1990-х годов, когда нормы ПУЭ не требовали обязательного заземления в жилых помещениях. В таких квартирах и домах распределительные коробки часто содержат только два провода, выходящих от выключателя или от самой потолочной точки.

Современные светильники, особенно светодиодные и с габаритными корпусами, обычно имеют три клеммы: L, N и PE. Однако их можно подключать и к двужильной системе — заземление в этом случае не является обязательным для функционирования освещения. Главное — соблюсти правильную полярность и обеспечить надёжное изолирование соединений. Многие производители светильников указывают в инструкции: «Подключение к двужильной сети допускается при отсутствии заземления».

Безопасность прежде всего: что нужно проверить перед подключением

Перед тем как трогать провода, обязательно отключите автомат на щитке, отвечающий за освещение. Не полагайтесь на выключатель — он разрывает только фазу, а ноль остаётся под напряжением. Убедитесь, что питание отключено, используя индикаторную отвёртку или мультиметр. Проверьте оба провода в потолочной коробке: ни один из них не должен светиться при контакте с индикатором.

Также осмотрите состояние изоляции проводов. Если она потрескалась, оголена или имеет следы перегрева — замените участок проводки или обратитесь к электрику. Даже если вы планируете просто подключить светильник, повреждённая изоляция — это потенциальный источник короткого замыкания.

Не забудьте подготовить инструменты: изоленту, клеммные колодки WAGO, бокорезы, отвёртку, индикатор напряжения. Если вы используете старую скрутку — обязательно пропаяйте её или замените на современный метод соединения. Контакт, соединённый только скруткой, со временем окисляется, нагревается и может стать причиной пожара.

Как определить фазу и ноль в двужильной проводке

В двухпроводной системе без заземления определить фазу и ноль можно только с помощью индикатора напряжения. Никаких цветовых стандартов здесь нет — провода могут быть белыми, чёрными, серыми или даже одинакового цвета. В старых домах часто используются провода без маркировки.

Подключите индикаторную отвёртку к каждому проводу по очереди. При касании фазного провода светодиод в ручке отвёртки загорится. Ноль не вызовет реакции. Это простой и надёжный способ, если вы не имеете опыта с мультиметром.

Если вы используете мультиметр, переведите его в режим измерения переменного напряжения (ACV, 500–750 В). Один щуп прижмите к проводу, второй — к заземлённому предмету (например, к батарее отопления или металлической трубе). Если показания 220–240 В — это фаза. Если 0–5 В — ноль. Важно: не касайтесь щупами одновременно — это опасно!

Способы подключения светильника: клеммы, скрутка, WAGO

Существует три основных способа соединить провода от потолка с проводами светильника. Все они допустимы, но не все одинаково безопасны.

• Клеммные колодки (WAGO) — наиболее надёжный и современный вариант. Используйте колодки серии 222-415 (для 0,5–2,5 мм²) или 2273-240 (с зажимом под провод без зачистки). Просто зачистите концы на 8–10 мм, вставьте в отверстие и защёлкните. Контакт не ослабевает со временем, не требует пайки, не нагревается.
• Пайка + изоляция — если вы опытный мастер, пайка остаётся одним из самых долговечных решений. Зачистите провода, скрутите, пропаяйте оловом, затем обмотайте термоусадкой и изолентой. Пайка не подходит для алюминиевых проводов!
• Скрутка + изолента — устаревший, но распространённый метод. Скручивайте провода плотно, как минимум 5–7 витков, затем обмотайте изолентой в два слоя с перекрытием. Это менее надёжно, чем WAGO, и со временем контакт может ослабнуть.

Таблица сравнения методов соединения:

Частые ошибки и как их избежать

Даже опытные домашние мастера совершают типичные ошибки при подключении светильника к двужильному проводу. Вот основные из них:

• Подключение фазы к нулевому контакту светильника. Это не нарушает работу лампы, но создаёт опасность при замене лампочки — патрон остаётся под напряжением. Всегда подключайте фазу к центральному контакту патрона, а ноль — к боковому.
• Использование скрутки без изоляции. Даже одна оголённая жила может вызвать пробой или поражение током. Всегда изолируйте соединения двойной обмоткой изоленты или термоусадкой.
• Игнорирование маркировки на светильнике. На корпусе или клеммной колодке светильника обычно есть обозначения L, N, PE. Не полагайтесь на цвет — сверьтесь с инструкцией.
• Подключение к выключателю без проверки. Если выключатель старый и не разрывает фазу, а ноль — это катастрофа. Проверьте, что именно разрывает выключатель: фазу или ноль.

Представьте ситуацию: вы включили свет — лампа мигает, потом гаснет. Причина? Неплотный контакт. Скрутка под нагрузкой нагрелась, окислилась, сопротивление выросло — и цепь прервалась. Это не просто неудобно — это пожароопасно.

Экспертное мнение: советы профессионального электрика

Алексей также подчёркивает важность проверки нагрузки. Если вы подключаете мощный светильник (например, 100 Вт LED-светильник), убедитесь, что сечение провода в потолке — не менее 1,5 мм². Для светодиодных ламп это обычно достаточно, но если вы устанавливаете галогенку или люстру с 6 лампами — может потребоваться 2,5 мм².

Ещё один важный совет: если вы не уверены в полярности — не подключайте светильник. Вместо этого временно подключите тестовую лампу и проверьте, как ведёт себя выключатель. Иногда в старых домах провода перепутаны в распределительной коробке — и фаза идёт не туда, куда нужно.

Часто задаваемые вопросы

Заключение

Подключение потолочного светильника к двужильному проводу — задача, которую можно решить самостоятельно, если соблюдать элементарные правила безопасности и технологии. Главное — не торопиться, точно определить фазу и ноль, использовать надёжные клеммы, а не устаревшие скрутки. В современных домах заземление — стандарт, но в старых квартирах его отсутствие не является препятствием для установки освещения, если все соединения выполнены правильно.

Сегодняшние LED-светильники потребляют минимум энергии, не нагреваются и идеально подходят для старой проводки. Однако именно от качества соединений зависит не только срок службы лампы, но и безопасность вашей семьи. Не экономьте на клеммах, не игнорируйте инструкции, не пренебрегайте проверкой напряжения.

• Всегда отключайте автомат перед работой — не полагайтесь на выключатель.
• Определяйте фазу и ноль только индикатором или мультиметром — цвет не гарантирует ничего.
• Используйте клеммы WAGO — это самый надёжный и безопасный способ соединения.
• Заземление необязательно для светильников с двойной изоляцией — но его можно оставить изолированным.
• Никогда не соединяйте алюминий и медь напрямую — только через специальные клеммы.
