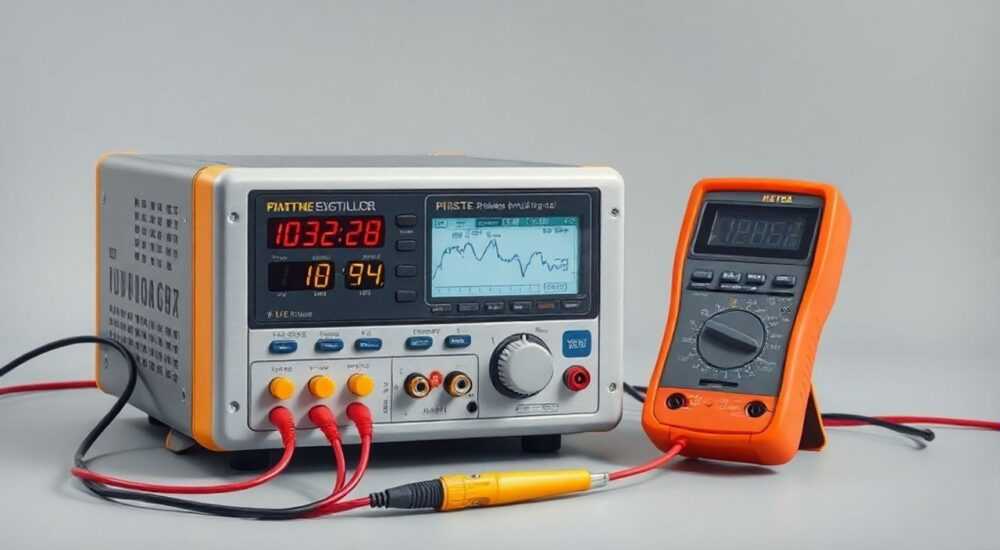

Как проверить линейный стабилизатор напряжения мультиметром

Линейные стабилизаторы напряжения — ключевые компоненты в электронных схемах, обеспечивающие стабильное выходное напряжение при колебаниях входного. Однако со временем они могут выходить из строя, что приводит к нестабильной работе устройств или их полному отказу. Проверка линейного стабилизатора мультиметром — простой и доступный способ диагностики, который может выполнить даже начинающий радиолюбитель.

Чтобы проверить линейный стабилизатор напряжения, необходимо измерить входное и выходное напряжение с помощью мультиметра в режиме постоянного тока. Если выходное напряжение значительно отличается от номинального или отсутствует, стабилизатор, скорее всего, неисправен.

Содержание статьи:

Что такое линейный стабилизатор напряжения?
Какие инструменты нужны для проверки?
Пошаговая проверка стабилизатора мультиметром
Типичные значения для популярных моделей
Распространённые неисправности и как их определить
Ошибки при диагностике
Сравнение популярных типов стабилизаторов (78xx, LM317 и др.)
Экспертное мнение
Вопросы и ответы
Заключение

Что такое линейный стабилизатор напряжения?

Линейный стабилизатор — это электронная микросхема, предназначенная для поддержания постоянного уровня выходного напряжения при изменении входного напряжения или нагрузки. Он работает по принципу «поглощения» избыточного напряжения, преобразуя его в тепло. Это делает такие стабилизаторы простыми в использовании, но менее эффективными по сравнению с импульсными аналогами, особенно при большой разнице между входным и выходным напряжением.

Наиболее распространённые типы — это фиксированные стабилизаторы серии 78xx (например, 7805 для 5 В) и регулируемые, такие как LM317. Они имеют три вывода: вход, земля (общий провод) и выход. Благодаря простоте подключения и надёжности, линейные стабилизаторы широко используются в блоках питания, материнских платах, аудиоаппаратуре и других устройствах.

Принцип работы основан на обратной связи: внутренняя схема постоянно сравнивает выходное напряжение с эталонным значением и корректирует сопротивление проходного транзистора. При этом разница между входом и выходом рассеивается в виде тепла, поэтому важна теплоотдача.

Полезно знать: Линейные стабилизаторы требуют минимальной разницы между входным и выходным напряжением — обычно от 2 до 3 вольт. Это называется dropout voltage.

Какие инструменты нужны для проверки?

Для диагностики линейного стабилизатора вам понадобится минимальный набор инструментов. Главный из них — цифровой мультиметр, способный измерять постоянное напряжение (DCV). Убедитесь, что он исправен, батарейка заряжена, а щупы не повреждены.

Также желательно иметь:

Источник питания с подходящим напряжением (например, блок питания 9–12 В для проверки 7805);
Макетную плату или паяльник, если нужно временно подключить стабилизатор;
Радиатор (для предотвращения перегрева при длительной проверке);
Схему подключения или маркировку корпуса стабилизатора.

Если стабилизатор уже установлен на плате, важно учитывать влияние окружающих компонентов. Иногда параллельные конденсаторы или нагрузка могут исказить показания. В таких случаях рекомендуется выпаивать элемент для точной проверки.

«Перед началом работ обязательно отключите питание и разрядите конденсаторы. Даже низковольтные схемы могут хранить опасный заряд.» — Алексей Ковалёв, инженер-электронщик, 12 лет опыта

Пошаговая проверка стабилизатора мультиметром

Проверка линейного стабилизатора — процесс систематический. Следуя чёткому алгоритму, вы минимизируете риск ошибки и получите достоверный результат.

Определите тип стабилизатора и его параметры. По маркировке на корпусе найдите модель (например, 7805, LM317). Уточните номинальное выходное напряжение и цоколёвку (расположение выводов).
Подготовьте рабочее место. Обесточьте схему. Если стабилизатор на плате — решите, будете ли вы проверять его на месте или выпаяете. Для точности лучше выпаять.
Подключите источник питания. Подайте на вход стабилизатора напряжение на 2–3 В выше номинального выхода. Например, для 7805 используйте 7–9 В. Не превышайте максимальное входное напряжение (обычно 35 В).
Измерьте входное напряжение. Переключите мультиметр в режим DCV, выберите диапазон (например, 20 В). Подключите чёрный щуп к земле, красный — к входу. Зафиксируйте значение.
Измерьте выходное напряжение. Оставив чёрный щуп на земле, перенесите красный на выход. Показания должны соответствовать номиналу (±5%).
Проверьте стабильность под нагрузкой (опционально). Подключите резистор (например, 100 Ом) между выходом и землёй. Повторите измерение. Напряжение не должно проседать более чем на 0.1 В.

Если выходное напряжение отсутствует, слишком низкое или близко к входному — стабилизатор неисправен.

Типичные значения для популярных моделей

Модель	Выходное напряжение	Мин. входное напряжение	Макс. входное напряжение
7805	5 В	7 В	35 В
7812	12 В	14.5 В	35 В
LM317	1.25–37 В	выше выхода на 3 В	40 В

Полезно знать: У регулируемых стабилизаторов, таких как LM317, без внешних резисторов выходное напряжение не определено. Их нельзя проверять «вхолостую».

Распространённые неисправности и как их определить

Неисправности линейных стабилизаторов можно разделить на несколько типов. Знание этих сценариев помогает быстрее диагностировать проблему.

Отсутствие выходного напряжения. Возникает при обрыве внутри микросхемы. При этом входное напряжение есть, а на выходе — 0 В. Часто связано с перегревом или пробоем перехода.
Повышенное или заниженное выходное напряжение. Может быть вызвано неисправностью эталонного источника внутри стабилизатора. Например, 7805 выдаёт 3.2 В вместо 5 В. Такое происходит при старении или воздействии влаги.
Нестабильное напряжение (плавающее). Выход «скачет» при измерении. Часто указывает на плохой контакт, окисленные выводы или неисправность в цепи обратной связи.
Перегрев без нагрузки. Если стабилизатор сильно греется даже при малом токе, возможно, произошёл внутренний пробой. Проверьте, нет ли замыкания на выходе.

Ошибки при диагностике

Измерение без нагрузки. Некоторые стабилизаторы требуют минимального тока (5–10 мА) для стабильной работы.
Неправильная цоколёвка. Особенно у разных корпусов (TO-220, TO-92). Один неверный щуп — и вы можете повредить схему.
Проверка на плате с другими компонентами. Паразитные пути тока могут давать ложные показания.

«Если стабилизатор греется, но напряжение в норме — это может быть допустимо при высоком dropout. Но если он горячий при разнице в 2 В — пора задуматься о замене или улучшении охлаждения.» — Марина Петрова, технический специалист сервисного центра

Сравнение популярных типов стабилизаторов (78xx, LM317 и др.)

Разные модели стабилизаторов имеют свои особенности, которые влияют на методику проверки.

Тип	Выходное напряжение	Особенности проверки	Типичные проблемы
78xx (7805, 7812)	Фиксированное	Простая проверка: вход — земля — выход	Перегрев, обрыв, пробой
LM317	Регулируемое	Требует внешних резисторов для работы	Ошибка в цепи ОС, перегрев
LDO (например, AMS1117)	Фикс/регул	Низкое dropout (до 1 В), чувствителен к нагрузке	Нестабильность при недостаточной емкости конденсаторов

У LDO-стабилизаторов (Low Dropout) особое внимание стоит уделить входным и выходным конденсаторам. Без них возможны колебания и срыв стабилизации. При проверке убедитесь, что ёмкость соответствует datasheet.

Для LM317 правильная проверка включает сборку простой схемы с двумя резисторами. Выходное напряжение рассчитывается по формуле:
Uout = 1.25 × (1 + R2/R1)
где 1.25 В — опорное напряжение между выходом и адьюстом.

Экспертное мнение

«Сегодня многие отказываются от линейных стабилизаторов в пользу импульсных, но в аудио и измерительной технике линейные остаются незаменимыми из-за низкого уровня шума. Я рекомендую всегда иметь под рукой несколько 78xx и LM317 для ремонта старых устройств.» — Дмитрий Смирнов, разработчик электроники, 15 лет в отрасли

Современные решения, такие как стабилизаторы с защитой от перегрева, перенапряжения и обратной полярности, повышают надёжность. Однако базовые модели всё ещё массово используются из-за низкой стоимости и простоты.

Вопросы и ответы

Можно ли проверить стабилизатор без питания?

Нет. Линейный стабилизатор — активный элемент. Без подачи входного напряжения он не функционирует. Пассивная прозвонка мультиметром в режиме диода не даёт достоверной информации о его состоянии.

Почему стабилизатор греется?

Тепловыделение зависит от разницы напряжений и тока нагрузки: P = (Vin – Vout) × I. Например, при Vin=12 В, Vout=5 В и токе 1 А выделяется 7 Вт тепла. Без радиатора это приведёт к перегреву.

Что делать, если выходное напряжение чуть ниже нормы?

Допуск обычно ±5%. Если 7805 выдаёт 4.8 В — это в пределах нормы. Ниже 4.7 В — признак деградации. Проверьте под нагрузкой и при разных температурах.

Можно ли заменить 7805 на импульсный модуль?

Да, но с учётом шумов. Импульсные стабилизаторы эффективнее, но создают помехи. В аудиосистемах это может проявиться как фон переменного тока.

Заключение

Проверка линейного стабилизатора напряжения мультиметром — простая, но важная процедура, позволяющая быстро диагностировать неисправность в электронном устройстве. Зная тип стабилизатора, его параметры и правильно выполняя измерения, вы сможете с высокой точностью определить его работоспособность.

Главное — соблюдать последовательность: определить модель, подать правильное напряжение, измерить вход и выход, проверить под нагрузкой. Не забывайте о безопасности и влиянии внешних факторов, таких как тепло и паразитные компоненты на плате.

Используйте мультиметр для измерения входного и выходного напряжения в режиме DCV.
Всегда сверяйтесь с datasheet: знайте dropout, цоколёвку и допустимые пределы.
Выпаивайте стабилизатор при сомнениях в показаниях — это исключает влияние схемы.
Обращайте внимание на перегрев и нестабильность — это ранние признаки отказа.
Для регулируемых моделей (LM317) необходима внешняя цепь для корректной проверки.
