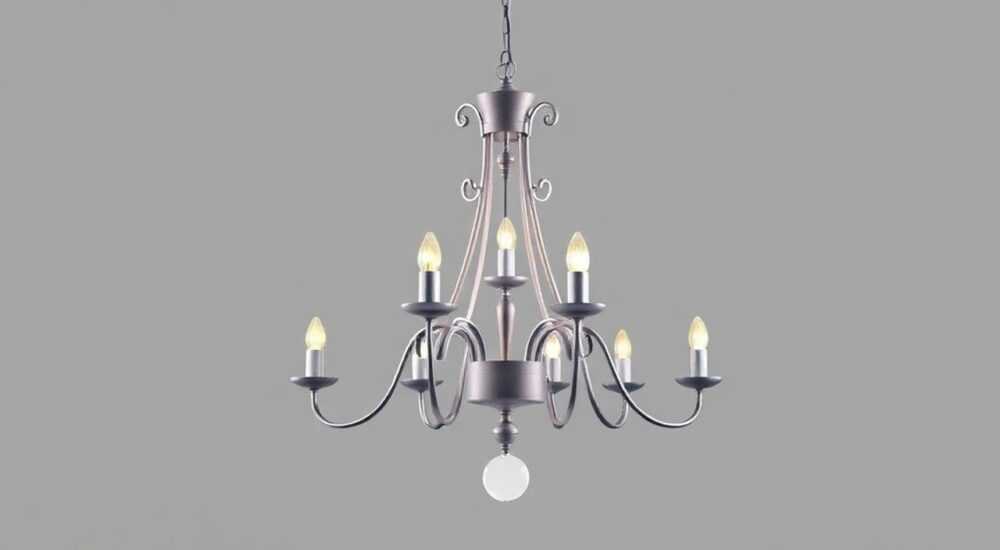

Как проверить реле в люстре

Люстра — не просто источник света, а важный элемент интерьера и электрической сети дома. Когда она начинает мигать, гаснуть или не включаться, первое подозрение часто падает на лампочки или проводку. Однако одной из частых, но незаметных причин может быть неисправное реле. Особенно это актуально для современных люстр с дистанционным управлением, диммерами или системой «умного дома». Реле отвечает за переключение режимов освещения, и его поломка приводит к сбоям в работе.

Что такое реле в люстре и зачем оно нужно

Реле — это электромеханическое или электронное устройство, предназначенное для коммутации (включения/выключения) электрических цепей. В контексте люстры реле управляет подачей напряжения на разные группы ламп. Например, в трёхрожковой люстре можно включать одну, две или все три лампы — за это переключение отвечает именно реле.

В классических люстрах с обычным выключателем реле может отсутствовать, так как управление происходит напрямую. Но в моделях с пультом ДУ, диммерами, Wi-Fi-управлением или несколькими режимами работы («день», «ночь», «светлая вечеринка») реле становится ключевым компонентом. Оно получает сигнал с пульта или контроллера и переключает нагрузку.

Существуют два основных типа реле в люстрах:

• Электромеханические — с движущимися контактами, издают характерный щелчок при срабатывании;
• Твердотельные (электронные) — бесшумные, работают на основе полупроводников, реже выходят из строя механически, но чувствительны к перегреву.

Реле позволяет управлять высокой нагрузкой (например, 10 ламп по 15 Вт) с помощью слабого сигнала от пульта, что делает систему безопасной и энергоэффективной.

Признаки неисправности реле в люстре

Не каждая проблема с люстрой связана с реле. Чтобы не тратить время зря, важно отличать симптомы, указывающие именно на этот компонент. Ниже — список типичных признаков:

• Люстра не реагирует на пульт, но работает от стационарного выключателя;
• Один из режимов освещения (например, «только центральные лампы») перестал работать;
• При нажатии кнопки на пульте слышен щелчок, но лампы не загораются;
• Люстра мигает сама по себе, особенно после включения;
• Греется блок управления, пахнет горелым пластиком.

Если люстра полностью не включается — вероятнее всего проблема в питании, предохранителе или самом выключателе. А вот если часть функций работает, а часть — нет, это классический признак неисправности одного из реле в многоканальной системе.

Например, в люстре с тремя режимами (100%, 50%, ночник) может выйти из строя реле, отвечающее за половинную мощность. Тогда при выборе этого режима ничего не происходит, хотя другие режимы работают нормально.

Подготовка к проверке: безопасность и инструменты

Перед тем как вскрывать люстру, необходимо обеспечить безопасность. Работа с электричеством даже при низком напряжении может быть опасной, особенно если не соблюдать базовые правила.

Первый и главный шаг — отключить питание люстры на распределительном щитке. Не достаточно просто выключить свет из комнаты — нужно обесточить автомат, отвечающий за эту группу. Лучше повесить табличку «Не включать! Идёт ремонт», чтобы случайно не создать аварию.

Для проверки понадобятся:

• Мультиметр (тестер) — самый важный инструмент;
• Отвёртки (крестовая и плоская), возможно — TORX;
• Изолента или термоусадка — для последующей изоляции;
• Пинцет или тонкая отвёртка — для отключения разъёмов;
• Фонарик — чтобы хорошо видеть внутри корпуса.

Также рекомендуется надеть диэлектрические перчатки, особенно если вы работаете с потолочными светильниками, где доступ ограничен, а риск случайного касания проводов выше.

Как найти реле в люстре: расположение и внешний вид

Реле может находиться в разных местах в зависимости от конструкции люстры. В бюджетных моделях с пультом ДУ оно чаще всего расположено в центральном блоке под плафоном. В дорогих «умных» люстрах — на печатной плате внутри корпуса.

Типичные места установки:

• Внутри центрального модуля, рядом с приёмником сигнала;
• На отдельной плате, закреплённой на металлической пластине для теплоотвода;
• В герметичном боксе, особенно если люстра установлена во влажном помещении.

Внешне электромеханическое реле выглядит как небольшой пластиковый кубик с металлическими выводами. Часто маркируется как «SRD», «JQC», «LY2N» и т.п. Размер — примерно 1×1 см или больше. На корпусе могут быть указаны напряжение катушки (например, 12 В) и допустимый ток контактов (до 10 А).

Твердотельные реле выглядят как чёрный прямоугольник на плате, иногда с радиатором. Они не имеют движущихся частей и не издают звука при срабатывании.

Чтобы добраться до реле, нужно:

1. Снять плафоны или декоративную крышку люстры.
2. Аккуратно открутить крепёжные винты центрального блока.
3. Отсоединить провода питания и шлейфы, ведущие к лампам.
4. Извлечь плату или блок управления.

Как проверить реле в люстре мультиметром: пошаговая инструкция

Мультиметр — самый точный способ диагностики. Ниже приведён алгоритм проверки электромеханического реле. Для твердотельных используется другой подход (см. далее).

Шаг 1: Установите мультиметр в режим прозвонки

Включите прибор и переведите переключатель в положение прозвонки (значок диода или звуковой волны). При замыкании щупов должен раздаться звук — это означает, что цепь цела.

Шаг 2: Проверьте катушку реле

Катушка — это управляющая обмотка. Подключите щупы к двум выводам катушки (обычно они помечены как A1 и A2). Если мультиметр показывает сопротивление 50–500 Ом — катушка в порядке. Бесконечное сопротивление (единица слева) означает обрыв — реле не будет срабатывать.

Шаг 3: Проверьте контакты в покое

При отсутствии напряжения на катушке нормальное состояние — замкнуты «нормально замкнутые» (NC) контакты, разомкнуты «нормально разомкнутые» (NO). Прозвоните NO-контакты — они должны быть разомкнуты (мультик не пищит). NC — должны звониться.

Шаг 4: Подайте напряжение на катушку

Для проверки срабатывания нужно подать напряжение. Можно использовать батарейку 9 В или блок питания 12 В. Подключите её к выводам катушки. Вы должны услышать чёткий щелчок.

Шаг 5: Проверьте переключение контактов

После подачи напряжения NO-контакты должны замкнуться. Прозвоните их — должен быть звук. Если нет — реле «залипло» или контакты подгорели.

Альтернативные способы проверки реле без мультиметра

Если мультиметра нет под рукой, можно использовать простые методы диагностики.

Самый простой — аудиовизуальный контроль. Включите люстру с пульта и прислушайтесь. Щелчок — признак срабатывания. Отсутствие звука при команде на включение — тревожный сигнал.

Ещё один способ — временная замена. Если у вас есть аналогичная рабочая люстра, можно попробовать переставить блок управления. Но будьте осторожны: различия в мощности или напряжении могут повредить оборудование.

Для электронных реле подходит метод «лампочки-индикатора». Соберите простую цепь: источник питания → катушка реле → маломощная лампа (например, от фонарика). Если лампа загорается — катушка исправна. Затем проверьте, замыкается ли силовая цепь.

Как заменить реле в люстре: практические шаги

Если реле неисправно, его можно заменить. Главное — подобрать аналог с такими же параметрами.

Шаг 1: Снимите старое реле

Если реле установлено на плате с панелью — аккуратно выпаяйте его. Используйте паяльник с тонким жалом и отсос олова. Для SMD-компонентов — фен или станцию для поверхностного монтажа.

Шаг 2: Выберите замену

Ориентируйтесь на:

• Напряжение катушки (обычно 5 В, 12 В или 24 В);
• Ток коммутации (должен быть равен или выше оригинала);
• Тип: электромеханическое или твердотельное;
• Размер и расположение выводов.

Шаг 3: Установите новое реле

Запаяйте новый компонент, соблюдая полярность (если есть). После установки проверьте надёжность всех соединений.

Шаг 4: Тестирование

Соберите люстру, подключите к сети и протестируйте все режимы. Убедитесь, что нет перегрева и посторонних шумов.

Частые ошибки и как их избежать

• Работа под напряжением — главная ошибка. Даже 220 В могут быть смертельно опасны. Всегда отключайте автомат.
• Неправильная пайка — перегрев платы может повредить дорожки. Используйте правильную температуру и не держите жало более 3 секунд.
• Подбор несовместимого реле — например, 5-вольтовое вместо 12-вольтового. Оно не сработает или сгорит.
• Игнорирование перегрева — если реле греется, нужно установить радиатор или уменьшить нагрузку.

Экспертное мнение

Он также отмечает рост популярности твердотельных реле в новых моделях: «Они надёжнее, не имеют механического износа, но чувствительны к скачкам напряжения. Поэтому в домах с нестабильной сетью лучше ставить стабилизатор.»

Вопросы и ответы

Заключение

Реле в люстре — маленький, но критически важный элемент, отвечающий за комфортное управление светом. Его неисправность может вывести из строя всю систему, особенно в «умных» светильниках. Диагностика и замена требуют внимания к деталям, соблюдения техники безопасности и правильного выбора инструментов.

• Реле отвечает за переключение режимов освещения в люстрах с пультом и диммерами.
• Главные признаки неисправности — отсутствие реакции на пульт, мигание, пропажа одного из режимов.
• Для проверки нужен мультиметр и базовые знания электротехники.
• Замену лучше делать на аналогичное реле или весь блок управления целиком.
• Безопасность — приоритет: всегда отключайте питание перед работой.
