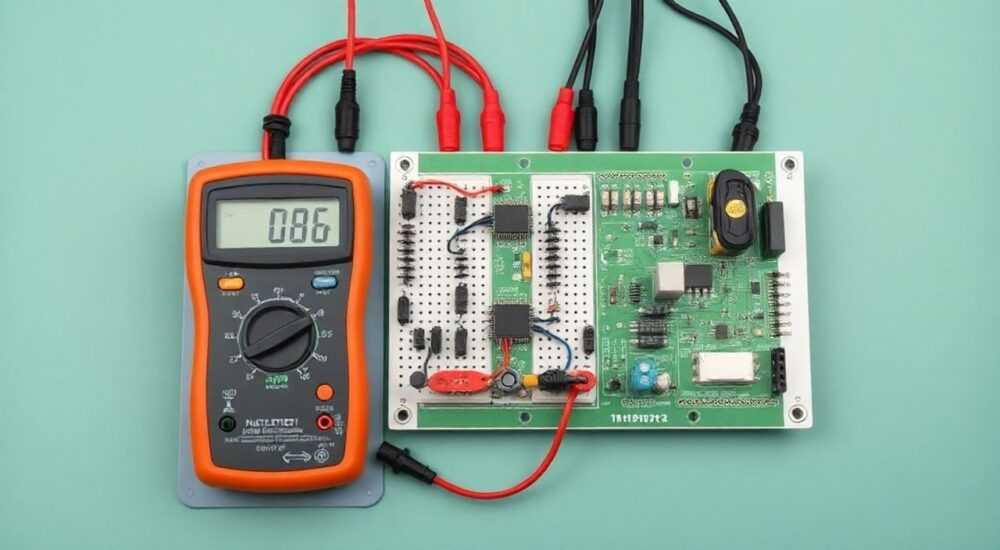

Как проверить стабилизатор напряжения мультиметром на плате

Проверка стабилизатора напряжения мультиметром на плате — это необходимая процедура при диагностике неисправностей электронных устройств. Стабилизаторы отвечают за поддержание постоянного выходного напряжения, несмотря на колебания входного. При их выходе из строя оборудование может перестать работать или функционировать некорректно. Мультиметр позволяет быстро и точно определить работоспособность стабилизатора прямо на печатной плате, что особенно важно при ремонте бытовой техники, компьютеров, источников питания и другой электроники.

Для проверки стабилизатора напряжения мультиметром необходимо обесточить плату, правильно подключить щупы к контактам и измерить входное и выходное напряжение. Основная рекомендация — всегда сверяться с даташитом микросхемы и учитывать режим её работы (активный или пассивный).

Содержание статьи:

Основные типы стабилизаторов напряжения
Сравнение линейного и импульсного стабилизаторов
Подготовка к проверке: безопасность и инструменты
Шаги проверки стабилизатора напряжения мультиметром на плате
Как определить выводы стабилизатора
Типичные неисправности и методы диагностики
Таблица типовых неисправностей и действий
Особенности проверки популярных микросхем стабилизаторов
Экспертное мнение
Вопросы и ответы
Заключение

Основные типы стабилизаторов напряжения

Стабилизаторы напряжения делятся на два основных типа: линейные и импульсные. Линейные стабилизаторы просты в конструкции, обеспечивают чистый выходной сигнал без помех, но имеют низкий КПД, особенно при большом разбросе между входным и выходным напряжением. Импульсные стабилизаторы более эффективны, особенно при значительном понижении или повышении напряжения, но создают электромагнитные помехи и требуют дополнительных компонентов — катушек индуктивности и конденсаторов фильтрации.

На практике чаще всего встречаются линейные стабилизаторы серии 78xx (например, 7805 — для 5 В) и импульсные преобразователи на базе микросхем типа LM2596, MP1584. Отличие между ними принципиально влияет на методику проверки. Линейные можно тестировать в относительно простых условиях, тогда как импульсные требуют учёта частотных характеристик и наличия нагрузки.

При выборе подхода к диагностике важно знать, какой именно тип используется в схеме. Это можно определить по маркировке корпуса микросхемы, расположению внешних компонентов и топологии платы. Например, наличие катушки рядом со стабилизатором — явный признак импульсного преобразователя.

Полезно знать: Линейные стабилизаторы часто используются в маломощных цепях (логика микроконтроллеров, датчики), а импульсные — в блоках питания процессоров, зарядных устройствах и мощных LED-драйверах.

Сравнение линейного и импульсного стабилизаторов

Параметр	Линейный стабилизатор	Импульсный стабилизатор
КПД	Низкий (30–60%)	Высокий (70–95%)
Тепловыделение	Высокое при большой разнице U_вх и U_вых	Умеренное
Пульсации	Минимальные	Присутствуют, требуют фильтрации
Сложность схемы	Низкая	Высокая
Стоимость	Низкая	Выше

Подготовка к проверке: безопасность и инструменты

Перед началом диагностики необходимо обеспечить безопасность как себе, так и оборудованию. Первое правило — полное отключение питания. Даже если устройство выключено, возможна остаточная зарядка в конденсаторах. Особенно это актуально для импульсных блоков питания. Рекомендуется выждать 5–10 минут после отключения и, при необходимости, разрядить крупные конденсаторы резистором.

Инструментарий должен включать цифровой мультиметр с функциями измерения постоянного напряжения, сопротивления и прозвонки. Щупы должны быть в исправном состоянии, без оголённых проводов. Для удобства можно использовать щупы с иглами или мини-крокодилами, чтобы не задевать соседние дорожки.

Обязательно подготовьте даташит (техническую документацию) на конкретную микросхему стабилизатора. Без него невозможно точно определить назначение выводов, нормальные значения напряжений и допустимые режимы работы. Документацию можно найти по номеру микросхемы на сайтах вроде datasheetarchive.com, alldatasheet.com или официальных порталах производителей (TI, STMicroelectronics, ON Semiconductor).

«Никогда не проверяйте стабилизатор под нагрузкой без предварительного анализа схемы. Короткое замыкание на выходе может привести к термическому пробою микросхемы или повреждению мультиметра.» — Алексей Петров, инженер-электронщик, 12 лет опыта в ремонте электроники

Шаги проверки стабилизатора напряжения мультиметром на плате

Проверка начинается с визуального осмотра. Обратите внимание на признаки перегрева: потемнение корпуса, вздутые конденсаторы, следы плавления. Если такие дефекты обнаружены — дальнейшая диагностика должна проводиться с особой осторожностью.

Отключите питание и разрядите конденсаторы.
Определите тип стабилизатора по маркировке и найдите его даташит.
Найдите вход (VIN), выход (VOUT) и землю (GND) на микросхеме.
Включите мультиметр в режим измерения постоянного напряжения (DCV), выберите диапазон выше ожидаемого напряжения.
Подключите чёрный щуп к общей земле платы, красный — к выходу стабилизатора.
Подайте питание на плату и зафиксируйте показания.
Повторите измерение на входе стабилизатора.
Сравните результаты с паспортными значениями.

Если выходное напряжение отсутствует или сильно отличается от номинала (±10% — допустимый разброс), это указывает на неисправность. Однако перед окончательным выводом нужно исключить другие причины: обрыв дорожки, неисправность входного конденсатора, короткое замыкание на выходе.

Как определить выводы стабилизатора

Для стандартных корпусов TO-220 или SOT-223 существует типовая распиновка:

Для 78xx: 1 — вход, 2 — земля, 3 — выход.
Для регулируемых стабилизаторов (LM317): 1 — ADJ, 2 — выход, 3 — вход.

Однако всегда сверяйтесь с даташитом — существуют модификации с обратной нумерацией или специальными функциями (enable, shutdown).

Полезно знать: На платах часто отсутствуют обозначения выводов. Используйте увеличительное стекло или микроскоп, чтобы прочитать маркировку корпуса и ориентироваться по точке или скосу.

Типичные неисправности и методы диагностики

Наиболее распространённые неисправности стабилизаторов:

Полный выход из строя (нулевое выходное напряжение).
Повышенное падение напряжения (выход ниже нормы).
Неустойчивая работа (плавающее напряжение).
Перегрев при штатной нагрузке.

Каждая из них требует системного подхода. Например, если выходное напряжение нулевое, но входное есть — возможны три причины: сам стабилизатор сгорел, нет земли или есть короткое замыкание на выходе.

Для проверки короткого замыкания отключите питание и переведите мультиметр в режим прозвонки. Подключите щупы между выходом стабилизатора и землёй. Если прозванивается — ищите источник КЗ: обычно это пробитый конденсатор или повреждённый силовой элемент.

Если выходное напряжение «плавает», проверьте входные и выходные конденсаторы. Они могут потерять ёмкость со временем. Замена электролитических конденсаторов часто решает проблему нестабильной работы.

Таблица типовых неисправностей и действий

Симптом	Возможная причина	Рекомендуемое действие
Нет выходного напряжения	Сгорел стабилизатор, обрыв питания, КЗ на выходе	Проверить вход, прозвонить выход, измерить сопротивление
Низкое выходное напряжение	Частичный выход из строя, плохие конденсаторы, недостаточный вход	Заменить конденсаторы, проверить входное напряжение
Перегрев	Высокая разница Uвх-Uвых, перегрузка, плохой теплоотвод	Убедиться в наличии радиатора, проверить нагрузку
Высокие пульсации	Высохшие выходные конденсаторы, неисправность ШИМ-контроллера (для импульсных)	Заменить конденсаторы, проверить цепь обратной связи

Особенности проверки популярных микросхем стабилизаторов

Рассмотрим несколько распространённых случаев. Стабилизатор 7805 — классический представитель линейных. При входе 7–12 В должен выдавать 5 В ±0.2 В. Если при наличии 9 В на входе на выходе 0 В — вероятен внутренний обрыв или КЗ. Проверьте также целостность дорожки от выхода до нагрузки.

Для импульсного стабилизатора LM2596 требуется нагрузка для стабильной работы. Без минимальной нагрузки (обычно 10–50 мА) он может не запуститься. Поэтому, если выходное напряжение отсутствует, подключите временный резистор 1 кОм между выходом и землёй.

Регулируемые стабилизаторы, такие как LM317, требуют проверки цепи обратной связи. Выходное напряжение зависит от делителя на резисторах между VOUT, ADJ и GND. Формула: Uвых = 1.25 × (1 + R2/R1). Если напряжение не соответствует расчётному — проверьте резисторы.

Полезно знать: Некоторые современные стабилизаторы имеют вывод «Enable». Если он не подтянут к нужному уровню, микросхема не включится. Убедитесь, что этот вывод находится в активном состоянии.

Экспертное мнение

«В 70% случаев «неисправный стабилизатор» оказывается просто перегруженным из-за пробоя выходного конденсатора или смежного компонента. Всегда начинайте диагностику с проверки окружения микросхемы, а не с выпаивания самого стабилизатора.» — Марина Соколова, руководитель сервисного центра электроники, 15 лет в профессии

По её словам, многие ремонтники совершают ошибку, сразу выпаивая стабилизатор для проверки вне схемы. Это не только затратно по времени, но и может повредить плату. Гораздо эффективнее проводить диагностику на месте, используя метод исключения.

Она также отмечает важность использования качественного мультиметра. Дешёвые модели могут давать погрешность до 10%, что недопустимо при проверке напряжений 3.3 В или 1.8 В. «Инвестиции в хороший прибор окупаются за первый же месяц ремонта», — добавляет она.

Вопросы и ответы

Можно ли проверить стабилизатор без подачи питания?

Частично — можно прозвонить выводы на короткое замыкание и проверить сопротивление. Но полноценная диагностика требует подачи напряжения, так как стабилизатор — активный элемент.

Почему стабилизатор греется, даже когда нагрузка небольшая?

Это связано с разницей между входным и выходным напряжением. Тепловая мощность рассчитывается по формуле P = (Uвх – Uвых) × Iнагрузки. При высоком Uвх и отсутствии радиатора перегрев неизбежен.

Как проверить импульсный стабилизатор, если мультиметр показывает ноль на выходе?

Убедитесь, что на входе есть напряжение, проверьте наличие нагрузки, измерьте напряжение на выводе Enable. Также стоит проверить цепь обратной связи и состояние выходных конденсаторов.

Что делать, если после замены стабилизатор снова сгорел?

Это признак глубинной проблемы: короткое замыкание, неисправность контроллера или повышенное входное напряжение. Необходимо комплексное обследование платы до повторной установки нового элемента.

Заключение

Проверка стабилизатора напряжения мультиметром — это базовый, но критически важный навык для любого, кто работает с электроникой. Успешная диагностика требует не только правильных измерений, но и понимания принципов работы различных типов стабилизаторов, а также внимания к деталям схемы.

Главное — действовать системно: от визуального осмотра до пошаговых измерений, всегда сверяясь с технической документацией. Не спешите выпаивать компоненты. Часто проблема не в самом стабилизаторе, а в его окружении — конденсаторах, резисторах или дорожках платы.

Всегда отключайте питание и разряжайте конденсаторы перед началом работ.
Используйте даташит для точной идентификации выводов и параметров.
Проверяйте не только сам стабилизатор, но и сопутствующие компоненты — особенно конденсаторы и цепи обратной связи.
Учитывайте тип стабилизатора: линейные и импульсные требуют разных подходов к диагностике.
Инвестируйте в качественный мультиметр — это основа точной и безопасной работы.
