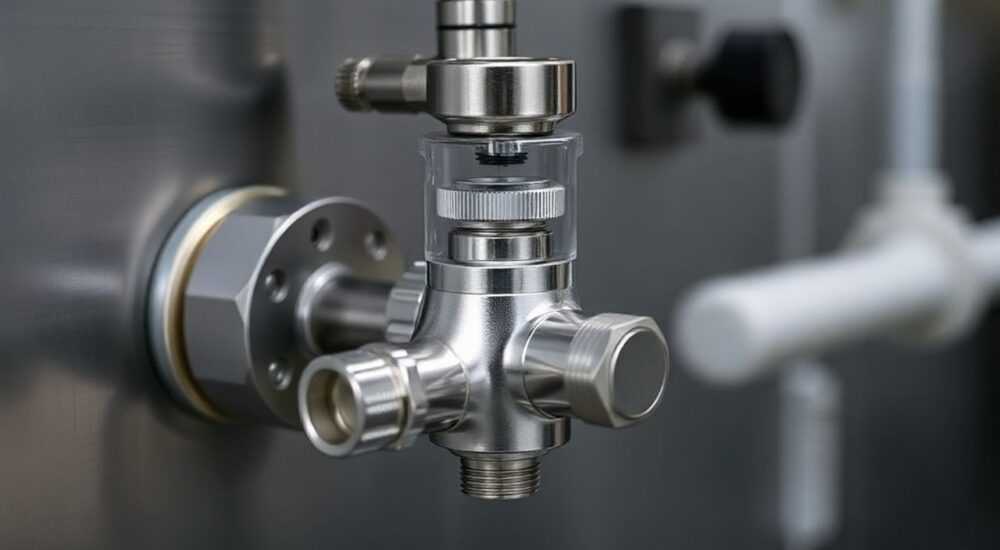

Как проверить трехходовой клапан котла навьен

Трехходовой клапан в котле Навьен — это важный элемент системы отопления, отвечающий за распределение потока теплоносителя между контуром отопления и ГВС. Его неисправность может привести к неработоспособности одного из контуров, перегреву оборудования или нестабильной температуре. Проверка клапана требует системного подхода: начиная с визуального осмотра и анализа ошибок, заканчивая тестированием электрических параметров и механической работой сервопривода.

Как понять, что проблема в трехходовом клапане

Когда котел Навьен начинает работать с перебоями, важно точно определить источник проблемы. Трехходовой клапан часто становится «подозреваемым номер один» при сбоях в работе горячего водоснабжения или отопления. Однако его неисправность проявляется не всегда явно. Чаще всего владельцы замечают, что вода из крана течёт то горячая, то холодная, даже если котел работает стабильно. Это так называемый эффект «ошейника», когда ГВС периодически теряет температуру.

Другие признаки могут включать длительный нагрев радиаторов, особенно в морозы, или полное отсутствие подачи тепла при работающей горелке. Котел продолжает гудеть, но в доме холодно. Также стоит обратить внимание на коды ошибок на дисплее: F14, F34, F59 или E02 могут указывать на проблемы с циркуляцией, которые косвенно связаны с клапаном.

Если вы заметили хотя бы два из перечисленных симптомов, имеет смысл провести диагностику. При этом важно помнить: перед разборкой и проверкой клапана нужно исключить более простые причины — засор фильтра, завоздушивание системы, неисправность насоса или датчиков температуры.

Устройство и принцип работы трехходового клапана в котлах Навьен

Трехходовой клапан — это гидравлический механизм, позволяющий направлять поток теплоносителя по двум направлениям. В котлах Навьен он используется для переключения между контуром отопления и контуром ГВС. При открытии крана горячей воды клапан должен перенаправить горячую воду в пластинчатый теплообменник ГВС. Когда кран закрывается — поток возвращается в систему отопления.

Конструктивно клапан состоит из корпуса с тремя патрубками, штока, шарового или плунжерного затвора и электрического сервопривода. Сервопривод получает команду от платы управления и поворачивает шток на 90–180 градусов, изменяя направление потока. Управление может быть плавным (модулируемым) или двухпозиционным — всё зависит от модели котла.

В линейке Навьен чаще используются модулируемые клапаны, особенно в конденсационных моделях. Они обеспечивают плавное регулирование температуры в зависимости от потребностей. Например, если в доме +22°C, а установлено +20°C, котел снижает подачу в отопление, частично переключаясь на резерв.

Важно понимать, что сам по себе клапан — пассивный элемент. Он не греет, не качает и не регулирует температуру напрямую. Но если он не работает, вся система теряет баланс. Именно поэтому его исправность критична для эффективной работы котла.

Пошаговая инструкция по проверке трехходового клапана

Перед началом диагностики обязательно отключите котел от электросети и перекройте подачу газа. Работа с высоким давлением и электричеством требует осторожности. Используйте защитные перчатки и очки.

1. Считайте коды ошибок. Включите котел и зайдите в сервисное меню (обычно кнопка MODE + OK). Запишите все активные и сохранённые ошибки. Обратите внимание на F14, F34, F59 — они могут указывать на проблемы с циркуляцией.
2. Проверьте работу контуров. Откройте кран горячей воды. Должен запуститься контур ГВС. Если вода долго не нагревается или вообще остаётся холодной — возможно, клапан не переключается.
3. Оцените шумы и вибрации. При переключении клапан издаёт характерный щелчок. Если его нет — сервопривод не получает команду или неисправен.
4. Откройте доступ к клапану. Снимите боковую крышку котла. Найдите трехходовой клапан — он расположен рядом с теплообменниками, имеет три трубки и электрический разъём.
5. Проверьте напряжение на сервоприводе. Подключите мультиметр к контактам катушки (обычно 220 В переменного тока). Включите котел и откройте кран ГВС. На исправном клапане должно появиться напряжение в момент переключения.
6. Оцените движение штока. Если напряжение есть, но шток не двигается — проблема в механике. Возможно, он заклинил из-за накипи или коррозии.
7. Проверьте сопротивление катушки. Отключите питание, отсоедините провода и измерьте сопротивление. Норма — 4–8 кОм. Если значение сильно отличается — катушка пробита или оборвана.
8. Проведите ручную проверку. Аккуратно поверните шток отверткой (если конструкция позволяет). Он должен двигаться плавно, без заеданий. Если движение затруднено — клапан требует чистки или замены.

Распространённые неисправности и как их распознать

Наиболее частая проблема — заклинивание штока. Происходит это из-за образования накипи, ржавчины или загрязнений в системе. Особенно актуально для старых домов с некачественным теплоносителем. Со временем шток перестаёт двигаться, и клапан «залипает» в одном положении.

Другая типичная неисправность — выход из строя сервопривода. Катушка может перегореть из-за скачков напряжения или просто из-за износа. В этом случае клапан не получает команду на переключение, даже если механика в порядке.

Также встречаются случаи, когда клапан «частично открывается». Это приводит к смешиванию потоков: часть горячей воды идёт в радиаторы, а часть — в ГВС. Результат — нестабильная температура и снижение КПД.

Реже, но бывает повреждение уплотнителей внутри корпуса. Это вызывает внутренние утечки и падение давления в системе. Такую неисправность сложно диагностировать без разборки, но косвенным признаком может быть необходимость постоянного подкачивания давления.

Можно ли отремонтировать клапан или лучше заменить

Полноценного ремонта трехходового клапана, как правило, не существует. Некоторые мастера пытаются разбирать его, чистить шток и промывать внутренности, но это временная мера. После сборки герметичность не восстанавливается полностью, и со временем появляются течи.

Если проблема в сервоприводе — в некоторых моделях его можно заменить отдельно. Например, у клапанов с маркировкой NA-THV-01 или NA-MV-02 производитель выпускает сменные приводы. Но такой ремонт оправдан только если механика в идеальном состоянии.

В большинстве случаев, особенно при заклинивании или повреждении корпуса, единственный надёжный способ — полная замена клапана. Современные аналоги стоят от 4 500 до 9 000 рублей, в зависимости от модели котла. При этом важно использовать оригинальные или сертифицированные аналоги — дешёвые китайские копии быстро выходят из строя.

• Не используйте клапаны от других брендов без подтверждения совместимости.
• После установки нового клапана обязательно промойте систему отопления.
• Добавьте ингибитор коррозии в теплоноситель, чтобы продлить срок службы.

Экспертное мнение

«За последние три года мы видим рост отказов трехходовых клапанов на котлах Навьен, особенно в регионах с жёсткой водой. Проблема не в качестве комплектующих, а в условиях эксплуатации. Владельцы не меняют фильтры, не промывают систему, заливают обычную воду вместо антифриза. Клапан первым принимает на себя удар.»

— Марина Петрова, руководитель технической поддержки официального дистрибьютора Navien в России, стаж работы с котлами — 15 лет.

Она также отмечает, что профилактика обходится дешевле ремонта: «Раз в год — промывка системы, замена фильтра грубой очистки, проверка pH теплоносителя. Этого достаточно, чтобы клапан служил 10–12 лет, а не 4–5».

Вопросы и ответы

Заключение

Трехходовой клапан — один из ключевых элементов в котле Навьен, отвечающий за правильное распределение тепла. Его неисправность может маскироваться под другие поломки, поэтому диагностика должна быть комплексной. Начинайте с анализа ошибок, затем переходите к электрическим и механическим проверкам.

• Первые признаки неисправности — скачки температуры ГВС и медленный прогрев отопления.
• Диагностика включает проверку ошибок, напряжения, сопротивления и подвижности штока.
• Ремонт клапана редко бывает долгосрочным решением — чаще требуется замена.
• Профилактика (промывка, фильтры, качественный теплоноситель) продлевает срок службы.
• После замены обязательно выполните калибровку через сервисное меню котла.
