Как прозвонить катушку на триммере мультиметром

Проверка работоспособности катушки зажигания на триммере — важный этап диагностики при отказе двигателя запускаться. Часто проблема кроется именно в системе зажигания, и мультиметр становится незаменимым инструментом для точного определения неисправности. С его помощью можно измерить сопротивление первичной и вторичной обмоток катушки, выявить обрывы или замыкания.

Чтобы прозвонить катушку на триммере, отключите высоковольтный провод, снимите катушку, установите мультиметр в режим омметра и последовательно проверьте сопротивление между контактами низкого и высокого напряжения. Нормальные значения: 0,4–2 Ом на первичной обмотке и 4–10 кОм на вторичной.

Содержание статьи:

Зачем проверять катушку зажигания на триммере?
Устройство и принцип работы катушки зажигания
Подготовка к диагностике: что нужно знать и иметь
Пошаговая инструкция по проверке катушки мультиметром
Шаг 1: Демонтаж катушки зажигания
Шаг 2: Проверка первичной обмотки
Шаг 3: Проверка вторичной обмотки
Шаг 4: Проверка на пробой на массу
Типичные неисправности и их признаки
Распространённые ошибки при диагностике катушки
Советы экспертов: как продлить срок службы катушки
Вопросы и ответы
Заключение

Зачем проверять катушку зажигания на триммере?

Катушка зажигания — один из ключевых элементов системы запуска бензинового триммера. Без исправной катушки невозможна генерация высокого напряжения, необходимого для образования искры в свече зажигания. Если двигатель не запускается, троит или глохнет сразу после старта, причина может быть в отказе катушки.
Многие пользователи в таких случаях сразу меняют свечу, топливный фильтр или карбюратор, упуская из виду более простую и дешёвую диагностику — проверку катушки. В то время как до 35% случаев отказа триммера связаны именно с неисправностью системы зажигания, согласно статистике сервисных центров по ремонту бензоинструмента.
Прозвонка катушки мультиметром позволяет быстро и точно определить наличие обрыва, короткого замыкания или пробоя на массу. Это помогает избежать лишних затрат и сэкономить время. Диагностика занимает не более 15 минут и доступна даже новичку.

Полезно знать: Перед проверкой катушки обязательно исключите другие возможные причины отказа: уровень топлива, состояние воздушного фильтра, чистоту свечи и герметичность топливных шлангов.

Устройство и принцип работы катушки зажигания

Катушка зажигания — это импульсный трансформатор, преобразующий низкое напряжение (от 0,5 до 12 В) в высокое (до 20 000 В), достаточное для пробоя искрового зазора в свече. Она состоит из двух обмоток: первичной и вторичной, намотанных на ферритовый сердечник.
Первичная обмотка имеет толстый провод и небольшое количество витков (до 200), её сопротивление низкое — от 0,4 до 2 Ом. Вторичная обмотка выполнена тонким проводом с тысячами витков, поэтому её сопротивление составляет от 4 до 10 кОм. Между обмотками и корпусом обеспечена диэлектрическая изоляция.
Принцип работы основан на электромагнитной индукции. Когда магнето вращается, постоянный магнит проходит рядом с катушкой, создавая переменное магнитное поле. Это вызывает наведение ЭДС в первичной обмотке, а при размыкании контакта (в механических системах) или через электронный коммутатор — резкий выброс напряжения во вторичной обмотке.

«Качество изоляции между обмотками — главный фактор долговечности катушки. При перегреве или попадании влаги изоляция разрушается, что приводит к пробою и потере искры.» — Сергей, мастер по ремонту бензоинструмента

Подготовка к диагностике: что нужно знать и иметь

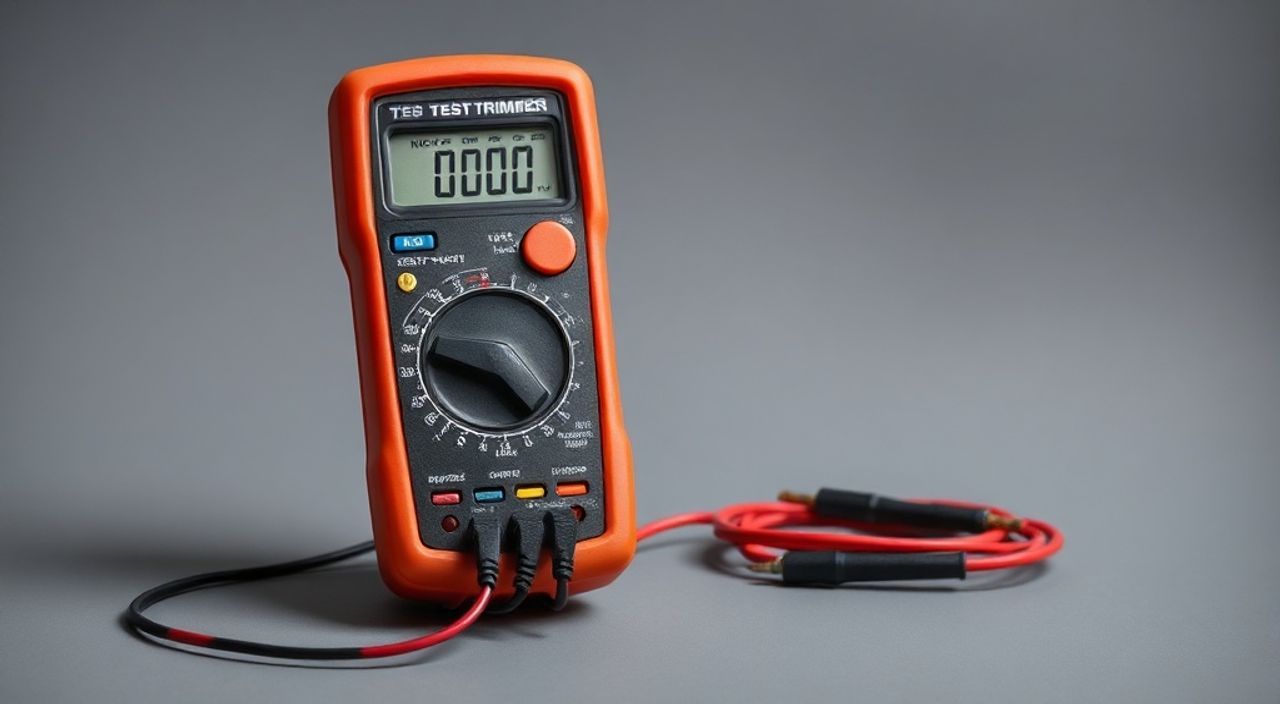

Для успешной проверки катушки зажигания вам понадобится цифровой мультиметр с функцией измерения сопротивления (омметр). Убедитесь, что прибор исправен — проверьте его на заведомо рабочем резисторе или просто замкнув щупы (показания должны быть близки к 0 Ом).
Также подготовьте:

Отвёртку для демонтажа катушки;
Чистую сухую тряпку;
Инструкцию к вашему триммеру (желательно);
Защитные перчатки (по желанию).

Перед началом работ отключите высоковольтный провод от свечи и зафиксируйте его, чтобы он не касался металлических частей. Убедитесь, что триммер выключен, бензобак пуст или перекрыт, а двигатель остыл. Работайте в хорошо освещённом месте.

Полезно знать: На некоторых моделях катушка крепится под крышкой маховика. Для доступа может потребоваться съём маховика с помощью съёмника. Не применяйте силу — это может повредить резьбу.

Пошаговая инструкция по проверке катушки мультиметром

Шаг 1: Демонтаж катушки зажигания

Отсоедините высоковольтный провод от свечи. Открутите крепёжные болты катушки (обычно два). Аккуратно снимите её, не повредив провода. Очистите от пыли и грязи.

Шаг 2: Проверка первичной обмотки

Установите мультиметр в режим измерения сопротивления (диапазон 200 Ом). Подключите щупы к контактам низкого напряжения: один — к выводу, идущему на выключатель, второй — к корпусу (массе). Нормальное значение — от 0,4 до 2 Ом. Если показания «OL» (обрыв) или 0 Ом (короткое замыкание) — катушка неисправна.

Шаг 3: Проверка вторичной обмотки

Переключите мультиметр на диапазон 20 кОм. Один щуп подключите к высоковольтному выводу (куда идёт провод на свечу), второй — к контакту первичной обмотки. Ожидаемые значения — от 4 до 10 кОм. Отклонение более чем на 20% указывает на неисправность.

Шаг 4: Проверка на пробой на массу

Один щуп мультиметра подключите к корпусу катушки, второй — поочерёдно к каждому из выводов (низковольтному и высоковольтному). В норме прибор должен показывать бесконечное сопротивление («OL»). Если есть хоть какое-то сопротивление — изоляция нарушена.

Тип проверки	Где подключать щупы	Норма	Неисправность
Первичная обмотка	Контакт + / Контакт –	0,4–2 Ом	OL или 0 Ом
Вторичная обмотка	Высоковольтный вывод / Контакт +	4–10 кОм	12 кОм
Пробой на массу	Любой вывод / Корпус	OL (бесконечность)	Любое значение

Полезно знать: На некоторых катушках нет отдельного вывода «минус». В этом случае корпус считается общим проводом. Уточняйте схему подключения в документации к вашему триммеру.

Типичные неисправности и их признаки

Самые распространённые дефекты катушки:

Обрыв обмотки — полное отсутствие сопротивления (OL). Двигатель не запускается, искры нет.
Короткое замыкание витков — заниженное сопротивление. Искра слабая или пропадает при нагреве.
Пробой изоляции на корпус — утечка тока на массу. Искра нестабильна, особенно во влажную погоду.
Механическое повреждение — трещины в корпусе, следы перегрева. Может сопровождаться характерным запахом.

Часто катушка работает «на грани»: запускается в сухую погоду, но отказывает после дождя или при высокой влажности. Это указывает на микротрещины в изоляции, куда проникает влага.

«Если триммер запускается только при прокрутке стартера, но не заводится обычным способом — вероятна нестабильная работа катушки. Такие катушки «лечению» не подлежат — нужна замена.» — Анатолий, технический консультант по садовой технике

Распространённые ошибки при диагностике катушки

Проверка без снятия катушки. Паразитные утечки и контакт с корпусом могут исказить результаты. Всегда снимайте катушку перед тестированием.
Использование аналогового тестера. Цифровой мультиметр даёт более точные и стабильные показания, особенно при измерении килоомов.
Игнорирование температурного фактора. Некоторые катушки показывают норму при комнатной температуре, но теряют параметры при нагреве. Если есть подозрение — прогрейте катушку феном и повторите измерение.
Неправильный выбор диапазона. Убедитесь, что мультиметр установлен на нужный предел: 200 Ом для первичной, 20 кОм — для вторичной обмотки.

Полезно знать: Не используйте батарейки от мультиметра для проверки искры методом «на искру». Это может повредить электронику катушки. Всегда применяйте правильные методы диагностики.

Советы экспертов: как продлить срок службы катушки

Эксплуатационный ресурс катушки зажигания зависит не только от качества, но и от условий использования. Чтобы избежать преждевременного выхода из строя:

Регулярно очищайте корпус катушки от пыли и масла.
Не мойте триммер под сильным напором воды — влага может проникнуть в зазоры.
Храните инструмент в сухом помещении, желательно в чехле.
Используйте оригинальные или рекомендованные производителем свечи — неподходящий тепловой режим может вызвать перегрев.
Проверяйте зазор между катушкой и маховиком — он должен быть 0,2–0,5 мм. Большой зазор снижает эффективность, маленький — риск удара лопастями.

Современные катушки с электронным управлением менее подвержены механическим повреждениям, но чувствительны к скачкам напряжения и влаге. Интегрированные в них модули коммутации требуют аккуратного обращения.

Вопросы и ответы

Можно ли проверить катушку без мультиметра?

Да, но менее надёжно. Метод «на искру» (замыкание контактов и проверка наличия искры) даёт только общее представление. Он не выявляет частичные обрывы или утечки. Мультиметр — единственный достоверный способ диагностики.

Почему катушка может быть исправной, но искры нет?

Причина может быть в других элементах: неисправной свече, плохом контакте массы, повреждённом высоковольтном проводе или неисправном выключателе. Проверяйте всю цепь зажигания комплексно.

Как выбрать замену, если катушка сгорела?

Используйте модель, указанную в руководстве по эксплуатации. Если точная замена недоступна, подбирайте по параметрам: тип крепления, расстояние до маховика, полярность и сопротивление обмоток. Универсальные катушки (например, типа CDI) подходят для многих моделей.

Можно ли отремонтировать катушку?

Нет. Катушка зажигания — неразборный и негерметичный элемент. Попытки вскрытия или перемотки обмоток приведут к окончательной поломке. Единственный вариант — замена.

Сколько служит катушка зажигания?

Средний срок — 3–7 лет при регулярном использовании. При бережной эксплуатации некоторые экземпляры работают до 10 лет. Однако при попадании влаги, ударах или перегреве ресурс может сократиться до нескольких месяцев.

Заключение

Проверка катушки зажигания мультиметром — простая, но крайне важная процедура при диагностике неисправностей триммера. Она позволяет быстро определить причину отсутствия искры и избежать ненужных замен других компонентов. Зная нормальные значения сопротивления и правильно выполняя измерения, вы можете самостоятельно решить до 80% проблем с запуском двигателя.

Главное — действовать по алгоритму, использовать исправный прибор и не игнорировать сопутствующие признаки, такие как влажность, следы перегрева или механические повреждения. Регулярное ТО и правильная эксплуатация значительно продлевают жизнь катушке и всей садовой технике в целом.

Катушка зажигания — критически важный элемент системы пуска триммера.
Для диагностики необходим цифровой мультиметр и знание нормальных значений сопротивления.
Проверяйте первичную (0,4–2 Ом) и вторичную (4–10 кОм) обмотки, а также отсутствие пробоя на массу.
Избегайте типичных ошибок: проверка без снятия, неправильный диапазон, игнорирование влажности.
При выявлении неисправности катушку необходимо заменить — ремонт невозможен.
