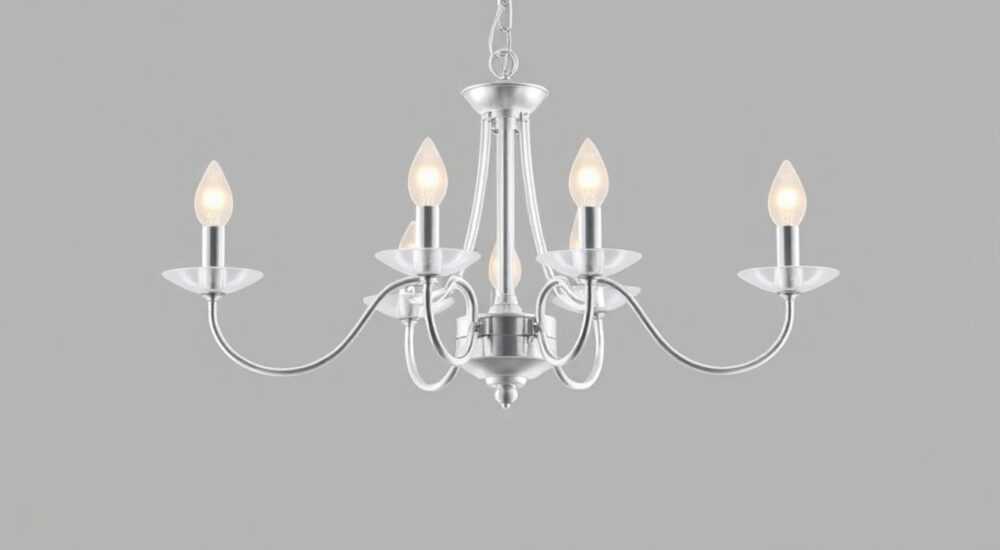

Как прозвонить люстру на 5 рожков

Проверка работоспособности люстры с пятью рожками — важный этап перед подключением к электросети. Прозвонка позволяет убедиться в целостности проводов, правильности соединений и отсутствии короткого замыкания. Для этого потребуется мультиметр, базовые знания электробезопасности и понимание устройства светильника.

Зачем нужна прозвонка люстры

Прозвонка — это диагностика электрической цепи с помощью мультиметра для выявления обрывов, замыканий и правильности подключения. В случае с пятирожковой люстрой она особенно важна из-за большого количества соединений. Каждый рожок имеет свой патрон, а значит — два провода (фаза и ноль), которые должны быть надёжно подключены к распределительной колодке.

Если не провести проверку, можно столкнуться с серьёзными последствиями: часть ламп не будет гореть, возможен перегрев проводки или даже короткое замыкание при включении. Особенно это актуально при установке люстры после длительного хранения, транспортировки или ремонта. Повреждения могут быть скрытыми — например, перетёртая изоляция внутри корпуса.

Прозвонка также необходима при подключении люстры к двухклавишному выключателю, где важно чётко разделить группы ламп. Ошибка в коммутации приведёт к тому, что одна клавиша будет включать не те рожки, или все лампы будут работать одновременно.

Подготовка к работе: инструменты и безопасность

Перед началом диагностики необходимо подготовить рабочее место и инструменты. Главное условие — полное отключение питания. Люстра должна быть демонтирована или хотя бы отключена от электросети. Работать под напряжением категорически запрещено.

Для прозвонки вам понадобится:

• Мультиметр с функцией прозвонки (режим «диод» или «звуковой сигнал»);
• Отвёртка (часто требуется для доступа к клеммам);
• Изолента или термоусадка (на случай обнаружения повреждённой изоляции);
• Тестовые лампочки (по желанию, для дополнительной проверки).

Убедитесь, что мультиметр исправен: проверьте его на батарейке или заведомо рабочем проводе. Щупы должны давать звуковой сигнал при соприкосновении. Если сигнал отсутствует, замените батарейку или щупы.

Работайте в сухом помещении, на ровной поверхности. Лучше положить люстру на стол, застеленный тканью, чтобы не поцарапать покрытие. Снимите все плафоны и лампочки — они могут мешать доступу к контактам патронов.

Устройство люстры на 5 рожков

Пятирожковая люстра — это многосекционный светильник, состоящий из основания, пяти ответвлений (рожков), патронов, внутренней проводки и клеммной колодки. Провода от каждого патрона проходят через рожки и соединяются в общем узле.

Каждый патрон имеет два контакта: центральный (фаза) и резьбовой (ноль). Внутри патрона они подключаются к двум жилам — обычно коричневой (фаза) и синей (ноль). Все фазные провода собираются на одной клемме, нулевые — на другой. В случае подключения к двухклавишному выключателю фазы делятся на две группы.

Распространённая схема подключения:

1. Группа 1 — 3 рожка;
2. Группа 2 — 2 рожка.

Такое разделение обеспечивает мягкое и яркое освещение в зависимости от режима.

Внутри основания люстры находится клеммная колодка — пластиковый блок с винтовыми или пружинными зажимами. Именно к ней подходят три основных провода: фаза, ноль и заземление (если есть). Заземление, как правило, желто-зелёного цвета и подключается к корпусу люстры.

Пошаговая инструкция по прозвонке

Прозвонка люстры требует системного подхода. Ниже — подробный алгоритм действий.

Шаг 1: Отключите питание и подготовьте люстру

Убедитесь, что автомат в щитке отключен. Снимите люстру с потолка или хотя бы отключите провода. Снимите все плафоны и лампочки. Очистите патроны от пыли.

Шаг 2: Настройте мультиметр

Переведите прибор в режим прозвонки (значок диода или звуковой волны). При соприкосновении щупов должен раздаться звук. Это означает, что цепь замкнута.

Шаг 3: Проверьте каждый патрон

Один щуп приложите к центральному контакту патрона (фаза), второй — к резьбовому (ноль). Звуковой сигнал означает, что внутри патрона есть замыкание — такой патрон неисправен. Исправный патрон не должен звенеть при этой проверке.

Шаг 4: Прозвоните фазные провода

Найдите выход фазного провода (коричневый) от патрона. Один щуп мультиметра подключите к этому проводу у патрона, второй — к соответствующей клемме на колодке. Если сигнал есть — цепь цела. Повторите для всех пяти рожков.

Шаг 5: Проверьте нулевые провода

Аналогично прозвоните синие (нулевые) провода от каждого патрона до общей нулевой клеммы. Убедитесь, что все соединения надёжны.

Шаг 6: Проверьте на короткое замыкание

Один щуп — на фазную клемму, второй — на нулевую. Если мультиметр подаёт звук, это указывает на короткое замыкание. Найдите место повреждения и устраните его.

Распространённые ошибки и как их избежать

Даже опытные мастера допускают ошибки при прозвонке. Вот самые частые:

• Проверка под напряжением. Это крайне опасно. Всегда отключайте автомат.
• Игнорирование визуального осмотра. Многие начинают сразу с мультиметра, упуская явные повреждения.
• Неправильная интерпретация сигнала. Звук при проверке фазы — хорошо, при проверке замыкания — плохо.
• Неучёт группировки. При подключении к двухклавишнику важно знать, какие рожки в какой группе.

Чтобы избежать ошибок, следуйте простым правилам:

1. Работайте по алгоритму — не пропускайте шаги.
2. Маркируйте провода, если сомневаетесь в назначении.
3. Проверяйте мультиметр перед использованием.
4. Делайте перерывы — усталость ведёт к ошибкам.

Современные технологии и новые разработки

Современные люстры всё чаще оснащаются электроникой: диммерами, Wi-Fi модулями, датчиками движения. Это усложняет диагностику, так как стандартный мультиметр может показать обрыв там, где стоит электронный блок.

Например, в светодиодных люстрах с диммированием внутренняя плата может не прозваниваться как обычная цепь. В таких случаях нужно изучать инструкцию производителя. Иногда прозвонка возможна только при отключённой плате.

Появились модели с беспроводным управлением и голосовым помощником. Диагностика таких светильников требует специальных приложений и программ. Однако базовая проверка проводки остаётся обязательной.

Производители также внедряют безопасные клеммы Wago — они обеспечивают надёжный контакт без скруток. Такие соединения реже выходят из строя, но всё равно требуют проверки.

Экспертное мнение

Анна Смирнова, мастер-электрик, 18 лет опыта

«За годы работы я повидала десятки случаев, когда люстра не работала из-за простой ошибки — перепутаны фаза и ноль. Но самая частая причина — плохой контакт в клемме. Особенно в дешёвых моделях, где используются тонкие провода.

Я рекомендую всегда делать прозвонку, даже если люстра новая. У меня был клиент, который купил дорогую хрустальную люстру — оказалось, один рожок не подключён с завода.

Ещё совет: если вы делите люстру на группы, используйте провода разного цвета. Это упростит подключение и последующую диагностику.»

Практический пример

Однажды ко мне обратились с люстрой Swarovski. Клиент сказал, что не горят три лампы. Я сняла плафоны — лампочки были целы. При прозвонке выяснилось, что фазный провод оборван внутри металлического рожка. Причиной стал заводской изгиб — провод перетёрся о край отверстия. Мы заменили провод и заизолировали его термоусадкой. Теперь люстра работает идеально.

Вопросы и ответы

Заключение

Прозвонка люстры на 5 рожков — несложная, но крайне важная процедура, которая обеспечивает безопасность и долговечность светильника. Она позволяет выявить обрывы, замыкания и ошибки подключения до того, как люстра будет подключена к сети.

Главное — соблюдать технику безопасности, использовать правильный инструмент и действовать пошагово. Даже минимальное повреждение может привести к серьёзным последствиям, поэтому не стоит пренебрегать диагностикой.

• Всегда отключайте питание перед диагностикой.
• Используйте мультиметр в режиме прозвонки для проверки всех цепей.
• Проверяйте не только целостность, но и отсутствие короткого замыкания.
• Учитывайте особенности современных люстр с электроникой.
• Проводите профилактическую диагностику раз в 2–3 года.
