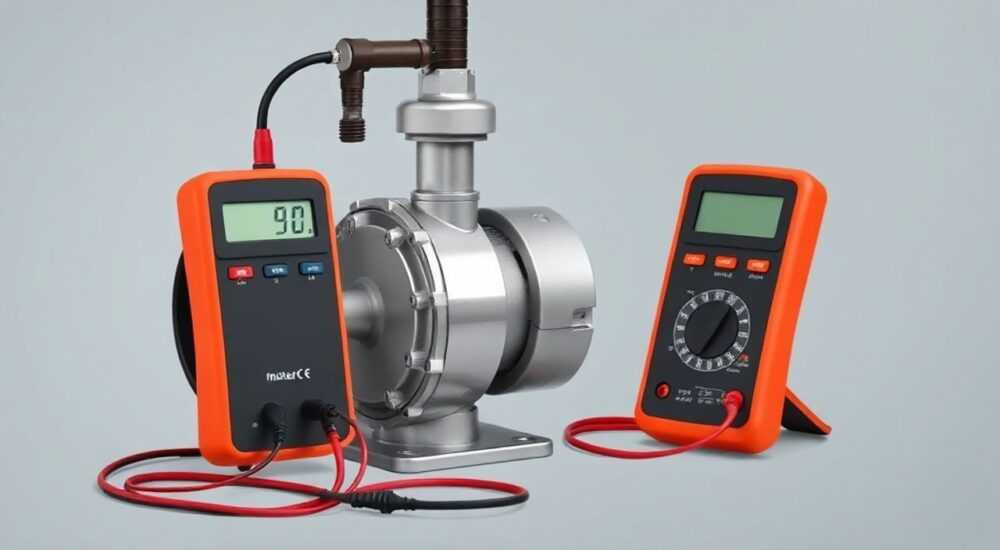

Как прозвонить циркуляционный насос мультиметром

Циркуляционный насос — важный элемент системы отопления, обеспечивающий движение теплоносителя по контуру. При его неисправности эффективность обогрева падает, а в худшем случае система может выйти из строя. Одной из причин поломки часто становится электрическая часть: обмотка двигателя, клеммная группа или конденсатор. Прозвонить циркуляционный насос мультиметром — это быстрый и доступный способ диагностики, позволяющий определить наличие обрыва, короткого замыкания или перегорания обмоток. Процедура не требует специального оборудования, но предполагает соблюдение техники безопасности и понимание принципов работы прибора.

Зачем прозванивать циркуляционный насос мультиметром

Признаки неисправности циркуляционного насоса могут быть разными: шум, вибрация, полный отказ включения, слабый напор. Однако внешние симптомы не всегда точно указывают на причину. Например, насос может не запускаться из-за проблем с автоматикой, питанием или именно из-за выхода из строя электродвигателя. Прозвонка мультиметром позволяет локализовать неисправность на уровне обмоток статора — ключевого узла в конструкции.

Электродвигатель насоса работает за счёт трёхфазного или однофазного магнитного поля, создаваемого обмотками. Со временем изоляция проводов деградирует, особенно при перегреве, попадании влаги или скачках напряжения. Это приводит к межвитковому замыканию или полному обрыву. Мультиметр в режиме измерения сопротивления помогает выявить такие дефекты без разборки корпуса.

Диагностика мультиметром — это первый этап перед более сложными методами, такими как измерение тока холостого хода или использование мегаомметра. Она особенно актуальна для домашних мастеров и частных сантехников, которым важно быстро принять решение: ремонтировать насос или менять.

Подготовка к диагностике: инструменты и безопасность

Прежде чем приступать к диагностике, необходимо подготовить рабочее место и инструменты. Главное правило — отключить насос от электросети. Даже если устройство не включается, остаточное напряжение или случайное включение со стороны автоматики могут привести к травме или повреждению мультиметра.

Вам понадобятся:

• Мультиметр с функцией измерения сопротивления (омметр), желательно цифровой с точностью до 0,1 Ом;
• Отвёртка для снятия крышки клеммной коробки;
• Изолирующие перчатки (по возможности);
• Салфетка для очистки контактов;
• Блок-схема подключения (если есть — для насосов Grundfos, Wilo, DAB).

Перед началом работ осмотрите насос. Проверьте, нет ли следов подтёков, коррозии или перегрева корпуса. Убедитесь, что вал ротора свободно проворачивается вручную — заклинивание может быть вызвано механической неисправностью, а не электрической.

Если насос установлен в систему, рекомендуется слить теплоноситель или хотя бы перекрыть запорные клапаны. Это исключит риск протечки при демонтаже крышки клеммника. Также отключите питание на распределительном щитке и установите предупредительную табличку.

Пошаговая инструкция: как прозвонить циркуляционный насос

Процесс прозвонки зависит от типа двигателя — однофазный или трёхфазный. Большинство бытовых насосов (Grundfos UPS, Wilo Star-RS) используют однофазный двигатель с пусковым конденсатором. Рассмотрим алгоритм для такого случая.

Шаг 1: Снятие крышки клеммной коробки

Найдите на корпусе насоса пластиковую заглушку или крышку, закреплённую винтами. Аккуратно открутите её и откройте доступ к клеммам. Обычно там расположены три контакта: L (фаза), N (ноль) и заземление. Для двигателей с конденсатором дополнительно есть выводы обмоток.

Шаг 2: Очистка контактов

Протрите клеммы сухой салфеткой. Окислы и пыль могут исказить результаты измерения. Если контакты покрыты маслом или влагой — просушите их.

Шаг 3: Настройка мультиметра

Включите мультиметр и переведите его в режим измерения сопротивления (Ω). Выберите диапазон от 0 до 200 Ом — этого достаточно для большинства насосов. Подключите щупы: чёрный — в COM, красный — в VΩmA.

Шаг 4: Измерение сопротивления обмоток

Однофазный двигатель имеет две обмотки: рабочую и пусковую. Их выводы могут быть обозначены как R (рабочая) и S (пуск). Если маркировки нет, ориентируйтесь по схеме на корпусе или в паспорте.

1. Приложите щупы к контактам рабочей обмотки (например, между L и средним выводом).
2. Зафиксируйте значение сопротивления. У исправного насоса оно обычно составляет от 15 до 60 Ом.
3. Повторите измерение для пусковой обмотки (между L и другим выводом).
4. Сопротивление пусковой обмотки должно быть выше — примерно в 1,5–2 раза.

Если используется внешний конденсатор, отключите его перед измерением — он может давать ложные показания.

Шаг 5: Проверка на пробой на корпус

Чтобы убедиться, что обмотка не замкнута на корпус, переведите мультиметр в режим прозвонки (звуковой сигнал) или измерения больших сопротивлений (до 2 МОм). Один щуп подключите к металлическому корпусу насоса (очищенному от краски), другой — поочерёдно к каждому выводу обмотки. Исправная изоляция покажет бесконечное сопротивление (единица слева на дисплее).

Как интерпретировать показания мультиметра

Результаты измерений нужно анализировать в контексте нормальных значений для конкретной модели насоса. Ниже приведена таблица типичных параметров для популярных моделей.

Если мультиметр показывает:

• OL, 1 или ∞ — обрыв обмотки. Ток не проходит, значит, катушка повреждена.
• 0 Ом или близко к нулю — короткое замыкание между витками или на корпус.
• Значение вне диапазона таблицы — возможна частичная деградация изоляции.
• Звуковой сигнал при проверке на корпус — пробой изоляции, эксплуатация опасна.

Для трёхфазных насосов измеряют сопротивление между всеми парами фаз (U-V, V-W, W-U). Значения должны быть примерно равны. Разница более 10% указывает на неисправность.

Распространённые ошибки при диагностике

Даже опытные мастера иногда допускают ошибки, которые приводят к ложным выводам. Вот самые частые:

• Не отключили питание. Это не только опасно, но и может повредить мультиметр. Всегда проверяйте наличие напряжения перед началом работ.
• Измеряют с подключённым конденсатором. Конденсатор имитирует короткое замыкание при первом касании щупами, что вводит в заблуждение.
• Не учитывают температуру. Сопротивление обмотки растёт с нагревом. Измеряйте при комнатной температуре.
• Считают «бесконечное» сопротивление нормой для всех случаев. При проверке на корпус — это хорошо, но между выводами обмотки — это обрыв.
• Используют низкокачественные щупы. Плохой контакт даёт погрешность. Проверяйте целостность проводов мультиметра заранее.

Также распространённая ошибка — игнорирование термозащиты. Если насос перегревался, встроенный термовыключатель мог сработать и разомкнуть цепь. Подождите 30 минут — возможно, контакты восстановятся.

Экспертное мнение

По его словам, за последние годы значительно выросла надёжность электроники в насосах, но одновременно усложнилась диагностика. «Раньше можно было просто прозвонить — и всё понятно. Сейчас нужно считывать коды ошибок через Bluetooth, как у ALPHA серии. Но базовый прозвон остаётся важным навыком, особенно для старых систем.»

Вопросы и ответы

Заключение

Прозвонка циркуляционного насоса мультиметром — это простой, но эффективный метод диагностики электрической части. Он позволяет быстро определить обрыв, короткое замыкание или пробой изоляции, сэкономив время и деньги на вызове мастера. Главное — соблюдать технику безопасности, правильно интерпретировать показания и учитывать особенности конкретной модели.

Современные насосы становятся всё умнее, но базовые знания электротехники остаются востребованными. Даже владелец «умного» насоса должен понимать, как проверить его в экстренной ситуации, когда нет связи или программного обеспечения.

• Всегда отключайте питание перед прозвонкой.
• Сопротивление рабочей обмотки обычно 15–60 Ом, пусковой — выше в 1,5–2 раза.
• Пробой на корпус определяется по нулевому сопротивлению между обмоткой и корпусом.
• Не доверяйте 100% показаниям мультиметра — учитывайте температуру и состояние изоляции.
• При неисправности обмотки проще заменить насос, чем ремонтировать.
