Как работает бойлер косвенного нагрева с одноконтурным котлом

Бойлер косвенного нагрева в паре с одноконтурным котлом — это эффективное решение для организации стабильного и экономичного горячего водоснабжения в частном доме. В отличие от двухконтурных котлов, одноконтурные не греют воду для ГВС напрямую, поэтому без дополнительного оборудования обеспечить комфортный уровень подогрева невозможно. Бойлер косвенного нагрева решает эту задачу, используя теплоноситель от отопительного котла для нагрева воды в накопительной ёмкости. Такая система обеспечивает высокий расход горячей воды, стабильную температуру и энергоэффективность.

Принцип работы бойлера косвенного нагрева

Бойлер косвенного нагрева — это накопительный водонагреватель, который не имеет собственного ТЭНа (электрического нагревателя) или газовой горелки. Вместо этого он использует внешний источник тепла — в данном случае, теплоноситель от одноконтурного котла. Нагрев происходит через внутренний теплообменник, называемый змеевиком, по которому циркулирует горячая вода из контура отопления.

Когда система определяет необходимость нагрева ГВС, котёл запускается и направляет горячий теплоноситель в змеевик бойлера. Тепло передаётся от металлической трубки к воде в баке, нагревая её до заданной температуры (обычно 55–60 °C). После достижения нужной температуры котёл отключается, а горячая вода остаётся в баке до следующего использования.

Такой принцип позволяет использовать уже существующее отопительное оборудование без модернизации котла. При этом КПД системы остаётся высоким, так как не требуется преобразование энергии — используется готовое тепло.

Процесс нагрева по шагам

1. Пользователь открывает кран с горячей водой — давление в системе падает.
2. Датчик температуры в бойлере фиксирует снижение уровня тепла.
3. Автоматика активирует насос ГВС и даёт команду котлу на запуск.
4. Котёл начинает нагревать теплоноситель, который поступает в змеевик бойлера.
5. Вода в баке нагревается до установленной температуры.
6. После завершения цикла котёл переходит в режим ожидания или возвращается к обогреву дома.

Важно понимать, что время нагрева зависит от нескольких факторов: объёма бака, мощности котла, начальной температуры воды и разницы между входящей и выходящей температурой. Например, бойлер на 150 литров с котлом 24 кВт нагревается до 60 °C примерно за 40–50 минут при входной воде 10 °C.

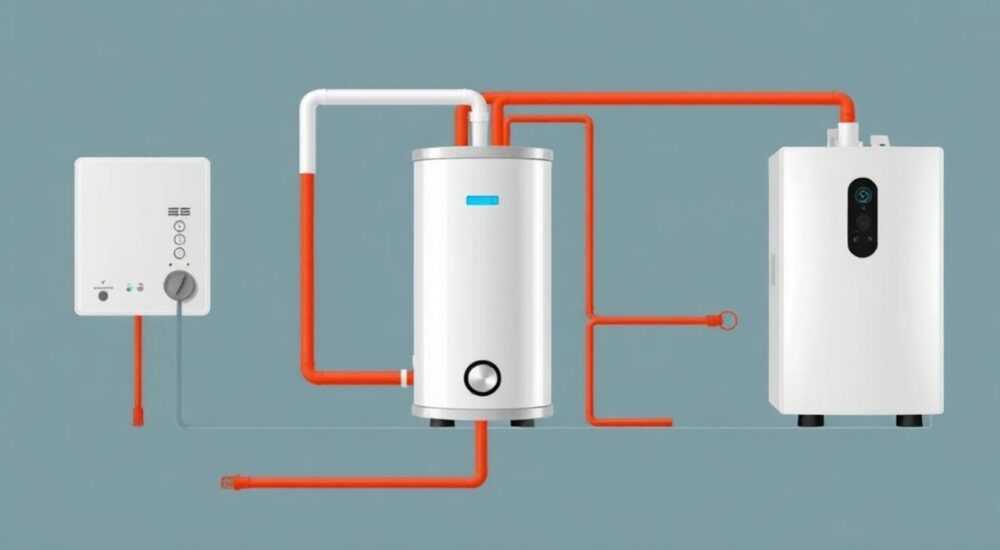

Интеграция с одноконтурным котлом: схемы подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу требует чёткого понимания гидравлической схемы и приоритетов в системе. Основная сложность — организовать взаимодействие двух функций: отопление и ГВС, так как котёл может работать только в одном режиме одновременно.

Существуют три основные схемы подключения:

• Последовательная схема: котёл подаёт теплоноситель сначала в бойлер, затем в систему отопления. Проста в реализации, но может привести к временному остыванию дома при длительном нагреве воды.
• Параллельная схема с приоритетом ГВС: наиболее распространённый вариант. Когда требуется нагреть воду, котёл переключается на бойлер, а отопление временно приостанавливается. Обеспечивает быстрый нагрев ГВС, но требует точной настройки автоматики.
• Схема с гидрострелкой и распределительным коллектором: используется в сложных системах с несколькими контурами. Позволяет одновременно поддерживать отопление и нагревать воду за счёт разделения потоков.

Для корректной работы необходимо установить:

• циркуляционный насос для контура ГВС;
• трёхходовой клапан (в некоторых схемах);
• группу безопасности бойлера (предохранительный клапан, манометр);
• блок управления с функцией приоритета ГВС.

Ошибки при монтаже

• Отсутствие приоритета ГВС: котёл продолжает греть радиаторы, даже когда бойлер нуждается в подогреве.
• Неправильный выбор насоса: слишком слабый насос не обеспечит достаточный поток теплоносителя через змеевик.
• Отсутствие группы безопасности: повышает риск разрыва бака при закипании или росте давления.
• Игнорирование терморегулятора: без точного контроля температуры возможен перегрев или недогрев воды.

Как выбрать подходящий бойлер

Выбор бойлера косвенного нагрева зависит от нескольких ключевых параметров: объёма семьи, мощности котла, типа теплоносителя и доступного места в помещении.

Основные критерии:

• Объём бака: для семьи из 2–3 человек достаточно 100–120 л; для 4–5 человек — 150–200 л.
• Мощность змеевика: должна соответствовать мощности котла. Чем выше теплоотдача змеевика, тем быстрее нагрев.
• Материал бака: сталь с эмалированным или биостойким покрытием предпочтительнее, чем нержавеющая сталь среднего качества.
• Наличие дополнительных функций: встроенное управление, возможность подключения солнечных коллекторов, антибактериальная защита.

Популярные бренды и особенности

• Buderus: надёжные бойлеры с многослойной эмалью и высокой теплоотдачей. Хорошо сочетаются с одноимёнными котлами.
• Viessmann: современные модели с возможностью интеграции в smart-системы. Высокая цена, но долгий срок службы.
• Protherm: бюджетный вариант с хорошим соотношением цена/качество. Подходят для систем до 30 кВт.
• Reflex: немецкое качество, прочные баки, но менее распространены в РФ.

Управление и автоматика: как избежать ошибок

Автоматика — «мозг» системы ГВС. От её правильной настройки зависит комфорт, экономичность и долговечность оборудования. Современные котлы и бойлеры поддерживают цифровое управление через комнатные термостаты, GSM-модули и мобильные приложения.

Ключевые функции, которые должны быть настроены:

• Приоритет ГВС: при запросе горячей воды котёл должен немедленно переключиться с отопления на нагрев бойлера.
• Таймер нагрева: можно запрограммировать подогрев на вечернее время, чтобы вода была готова к приходу семьи.
• Функция антистратификации: периодически включает насос для выравнивания температуры по всему объёму бака.
• Защита от замерзания: особенно важна, если бойлер установлен в неотапливаемом помещении.

Чек-лист настройки системы

• Проверить наличие и исправность датчика температуры в бойлере.
• Настроить приоритет ГВС в меню котла.
• Убедиться, что циркуляционный насос ГВС включается при запросе.
• Проверить давление в системе (1.5–2.0 бар).
• Протестировать работу предохранительного клапана.
• Настроить температуру нагрева (не выше 60 °C для предотвращения накипи).

Преимущества и недостатки системы

Система «одноконтурный котёл + бойлер косвенного нагрева» имеет ряд весомых преимуществ перед альтернативами, но и недостатки тоже нужно учитывать.

Преимущества:

• Высокий КПД: использование тепла от котла без потерь на преобразование.
• Большой объём ГВС: можно принять несколько душ подряд без перебоев.
• Долгий срок службы: бойлеры служат 10–15 лет при правильной эксплуатации.
• Гибкость: можно комбинировать с солнечными коллекторами, твердотопливными котлами, тепловыми насосами.

Недостатки:

• Зависимость от отопления: зимой ГВС работает отлично, но летом котёл придётся включать только ради воды.
• Занимает место: бойлер требует отдельного помещения или технической ниши.
• Инертность: вода нагревается не мгновенно — нужно ждать.
• Сложность монтажа: требует грамотного проектирования и настройки.

Экспертное мнение

«За последние 5 лет я спроектировал более 200 систем отопления и ГВС. Из всех решений для одноконтурных котлов бойлер косвенного нагрева остаётся самым надёжным и экономичным вариантом для постоянного проживания. Особенно важно уделить внимание качеству монтажа — 80% проблем возникает из-за ошибок при подключении или неправильной настройки приоритета.»

— Андрей Козлов, главный инженер проектного бюро «ТеплоДом», 15 лет опыта

Он также отмечает, что всё чаще клиенты выбирают гибридные решения: бойлер косвенного нагрева + резервный ТЭН на 1,5–2 кВт. Это позволяет поддерживать минимальную температуру летом без запуска котла.

Вопросы и ответы

Можно ли использовать бойлер косвенного нагрева летом?

Да, но котёл будет включаться только для нагрева воды. Чтобы избежать холостых запусков, рекомендуется установить бойлер с резервным ТЭНом или подключить солнечный коллектор.

Что делать, если вода в бойлере быстро остывает?

Проверьте теплоизоляцию бака. Современные модели имеют многослойную пенополиуретановую изоляцию. Если бойлер старый, возможно, изоляция деградировала. Также убедитесь, что нет утечек в системе и правильно настроен насос.

Нужен ли бойлер, если у меня уже есть двухконтурный котёл?

Если вас устраивает напор и количество горячей воды — нет. Но при увеличении семьи или установке джакузи, двухконтурный котёл может не справиться. В этом случае переход на одноконтурный котёл + бойлер — разумное решение.

Как часто нужно обслуживать бойлер?

Раз в 1–2 года: проверка анодов, промывка бака от накипи, диагностика предохранительного клапана. При использовании мягкой воды интервал можно увеличить.

Заключение

Система «одноконтурный котёл + бойлер косвенного нагрева»

— это продуманное, эффективное и долговечное решение для организации горячего водоснабжения в частном доме. Она обеспечивает стабильный напор горячей воды, высокий КПД и возможность интеграции с возобновляемыми источниками энергии. Главное — правильно подобрать оборудование, грамотно выполнить монтаж и настроить автоматику.

При соблюдении всех условий такая система прослужит более 10 лет, обеспечивая комфорт и экономию на энергоресурсах.

• Бойлер косвенного нагрева использует тепло от одноконтурного котла через змеевик.
• Обязательно настройте приоритет ГВС в автоматике.
• Выбирайте объём бойлера исходя из числа жильцов и мощности котла.
• Для летнего периода предусмотрите резервный источник нагрева (ТЭН или солнечные коллекторы).
• Регулярное обслуживание продлевает срок службы бойлера на 30–50%.
