Как работает капиллярный термостат

Капиллярный термостат — это механическое устройство для регулирования температуры, основанное на принципе теплового расширения жидкости или газа в капиллярной трубке. Оно широко применяется в системах отопления, охлаждения и вентиляции благодаря своей надёжности, простоте конструкции и независимости от электропитания. Такой термостат автоматически реагирует на изменения температуры окружающей среды, управляя работой котлов, конвекторов, радиаторов или кондиционеров.

Как работает капиллярный термостат: физический принцип

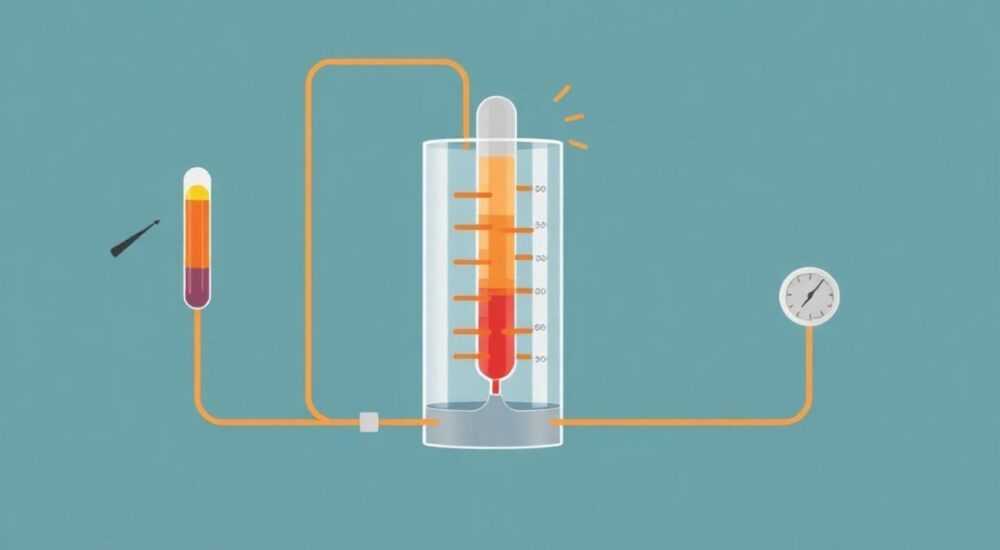

Работа капиллярного термостата основана на законе теплового расширения веществ. Когда температура повышается, жидкость или газ внутри замкнутой системы расширяются, увеличивая давление. Это давление передаётся по тонкой трубке — капилляру — к исполнительному механизму, который реагирует на его изменение.
В основе лежит герметичная система, состоящая из трёх компонентов: чувствительного элемента (термобаллона), капиллярной трубки и мембранной камеры. Термобаллон помещают в зону контроля температуры, например, рядом с теплообменником или в воздуховоде. При нагревании рабочая среда (часто используется спирт, фреон или другой низкокипящий состав) начинает расширяться.
Давление передаётся по капилляру длиной от 0,5 до 6 метров. Чем длиннее трубка, тем больше инерционность системы, но при этом достигается точная передача температурного сигнала. В мембранной камере это давление вызывает деформацию мембраны, которая через механический рычаг размыкает или замыкает контакты реле.
Такой процесс происходит полностью автономно, без использования электроники или внешнего питания. Это делает капиллярные термостаты особенно ценными в условиях, где важна отказоустойчивость и стабильность.

Этапы срабатывания термостата

1. Чувствительный элемент фиксирует изменение температуры в контролируемой зоне.
2. Рабочая среда в термобаллоне расширяется или сжимается в зависимости от направления изменения температуры.
3. Изменение объёма вызывает рост или падение давления в герметичной системе.
4. Давление передаётся по капиллярной трубке к мембранной камере.
5. Мембрана деформируется, воздействуя на механизм переключения контактов.
6. Контакты замыкаются или размыкаются, включая или отключая подключённое оборудование.

Процесс занимает несколько секунд, но обладает определённой инерцией — особенно если капилляр длинный. Это может быть как преимуществом (плавное регулирование), так и недостатком (замедленная реакция).

Устройство капиллярного термостата: из чего он состоит

Капиллярный термостат — это цельная герметичная система, собранная на заводе. Её нельзя разбирать или ремонтировать в полевых условиях. Любое повреждение корпуса или капилляра приводит к выходу устройства из строя.
Основные элементы:

• Термобаллон (чувствительный элемент) — ёмкость, заполненная рабочей средой, устанавливается в месте измерения температуры.
• Капиллярная трубка — тонкая медная или стальная трубка диаметром 0,7–1,5 мм, соединяющая термобаллон с мембранной камерой.
• Мембранная камера — герметичная ёмкость, в которой давление вызывает прогиб эластичной мембраны.
• Контактная группа — набор электрических контактов, которые замыкаются или размыкаются под действием мембраны.
• Регулировочный механизм — пружина или винт, позволяющий задать порог срабатывания.

Каждый компонент играет свою роль. Например, длина капилляра влияет на скорость реакции, а материал мембраны — на долговечность. Современные модели используют нержавеющую сталь и фторопластовые уплотнители для защиты от коррозии.

Типы рабочих сред

Выбор наполнителя зависит от диапазона рабочих температур:

Правильный выбор наполнителя критичен. Например, использование этилового спирта в условиях высоких температур может привести к чрезмерному давлению и разрушению системы.

Где применяются капиллярные термостаты

Благодаря своей простоте и надёжности, капиллярные термостаты используются во множестве отраслей. Они особенно популярны там, где требуется автономная работа или невозможна установка электронных систем.
Наиболее распространённые сферы применения:

• Системы отопления: управление котлами, тёплыми полами, радиаторами.
• Холодильное оборудование: компрессоры в холодильниках, морозильных камерах, торговых витринах.
• Вентиляция: контроль температуры воздуха в воздуховодах.
• Промышленные печи и сушильные камеры.
• Автомобильная промышленность: терморегуляция в системах охлаждения двигателя.
• ЖКХ: защита от замерзания труб, управление насосами.

В быту такие термостаты можно встретить в масляных обогревателях, конвекторах и водонагревателях. В промышленности — в котельных установках, где требуется резервное управление.

Пример из практики

Представьте систему тёплого пола в частном доме. Капиллярный термостат установлен в полу, его термобаллон находится в слое стяжки. При достижении заданной температуры (например, 28 °C), давление в системе возрастает, мембрана срабатывает и отключает циркуляционный насос. Когда пол остывает — давление падает, контакты замыкаются, насос включается снова.
Такой цикл обеспечивает стабильную температуру без перегрева и перерасхода энергии.

Преимущества и недостатки капиллярных термостатов

Каждое технологическое решение имеет свои сильные и слабые стороны. Капиллярные термостаты — не исключение.

Преимущества

• Надёжность — отсутствие электроники снижает риск отказа.
• Энергонезависимость — работают без питания, что критично при авариях.
• Долгий срок службы — при правильной установке служат 10–15 лет.
• Простота монтажа — не требуют программирования или сложной настройки.
• Стабильность — не подвержены помехам, скачкам напряжения, ЭМИ.

Недостатки

• Ограниченная точность — погрешность обычно составляет ±1–2 °C.
• Отсутствие гибкости — нельзя задать график, удалённое управление или Wi-Fi.
• Зависимость от положения — некоторые модели требуют строго вертикальной установки.
• Инерционность — особенно при длинных капиллярах.
• Не подлежат ремонту — при утечке среды устройство выбрасывают.

Несмотря на минусы, в ряде случаев капиллярные термостаты остаются оптимальным выбором. Например, для дачи, где нет постоянного электропитания, или для резервных систем безопасности.

Как выбрать капиллярный термостат: ключевые критерии

При покупке важно учитывать несколько параметров, чтобы устройство работало эффективно и долго.

Шаги при выборе

1. Определите диапазон рабочих температур. Убедитесь, что термостат покрывает минимальные и максимальные значения вашей системы.
2. Выберите тип контактов: нормально замкнутые (NC) или нормально разомкнутые (NO), в зависимости от схемы управления.
3. Уточните длину капиллярной трубки. Она должна позволять разместить термобаллон в нужной точке.
4. Проверьте степень защиты корпуса (IP). Для влажных помещений нужен минимум IP54.
5. Убедитесь в совместимости с нагрузкой — максимальный ток коммутации должен соответствовать вашему оборудованию.

Также обратите внимание на способ крепления: есть модели на DIN-рейку, в монтажную коробку или с корпусом для настенного монтажа.

Монтаж и настройка: пошаговая инструкция

Правильная установка — залог долгой и стабильной работы.

Пошаговый алгоритм

1. Отключите питание оборудования.
2. Зафиксируйте корпус термостата в удобном месте, избегая прямого попадания солнечных лучей.
3. Аккуратно проложите капиллярную трубку, не допускайте резких изгибов (радиус изгиба — не менее 5 см).
4. Установите термобаллон в зону контроля: в канал, в стяжку, на трубу — в зависимости от задачи.
5. Подключите провода к контактам согласно схеме (обычно указана на корпусе).
6. Включите питание и проверьте работу.
7. Настройте порог срабатывания с помощью регулировочного винта.

После настройки дайте системе поработать 1–2 часа, чтобы убедиться в стабильности циклов.

Типичные неисправности и способы их устранения

Наиболее частые проблемы:

• Термостат не срабатывает — возможна утечка рабочей среды. Проверьте целостность капилляра и баллона. Если есть повреждение — устройство подлежит замене.
• Самопроизвольное включение/выключение — причина может быть в загрязнении контактов или ослаблении пружины. Иногда помогает чистка, но чаще требуется замена.
• Задержка реакции — проверьте расположение термобаллона. Он должен быть в зоне свободного теплообмена, а не в кармане изоляции.
• Неточный контроль — используйте внешний термометр для калибровки. Некоторые модели позволяют подстроить начальное положение стрелки.

Если термостат «завис» в одном положении — скорее всего, произошла механическая заклинивание мембраны. В таких случаях ремонт невозможен.

Сравнение с другими типами термостатов

Капиллярные термостаты часто сравнивают с электронными и биметаллическими аналогами.

Капиллярные занимают промежуточное положение: надёжнее электронных, точнее биметаллических, но дороже последних.

Экспертное мнение

В современных условиях автоматизации капиллярные термостаты могут показаться устаревшими. Однако их уникальные свойства обеспечивают им место в арсенале любого специалиста по HVAC.
«Я рекомендую использовать капиллярные термостаты в качестве резервных или аварийных датчиков. Даже в самых продвинутых системах с программируемыми контроллерами наличие механической защиты от перегрева — обязательное требование безопасности», — говорит Сергей Ковалёв, главный инженер проектной организации «ТеплоСтрой».
Кроме того, в регионах с нестабильным электроснабжением такие устройства становятся единственным способом поддерживать комфортный микроклимат зимой.

Вопросы и ответы

Заключение

Капиллярный термостат — это проверенное временем решение, сочетающее простоту, надёжность и автономность. Несмотря на развитие цифровых технологий, он остаётся востребованным в системах отопления, охлаждения и вентиляции. Его главное преимущество — работа без электропитания, что делает его незаменимым в аварийных и резервных сценариях.

• Капиллярный термостат работает по принципу теплового расширения жидкости или газа.
• Он не требует электропитания и отличается высокой надёжностью.
• Идеально подходит для резервных систем, тёплых полов и объектов с перебоями в энергоснабжении.
• Главные критерии выбора — диапазон температур, длина капилляра и тип контактов.
• При повреждении капилляра устройство подлежит замене — ремонт невозможен.
