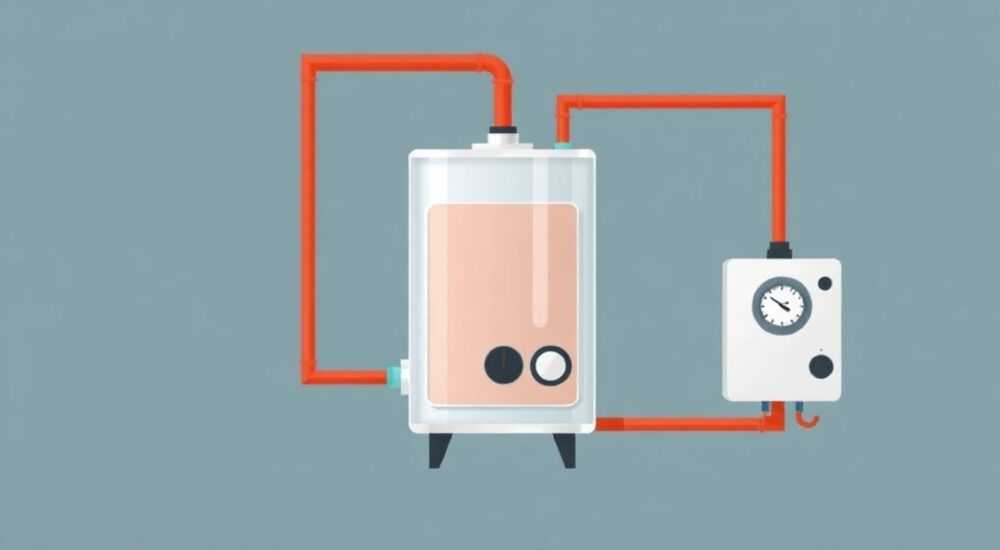

Как работает расширительный бак в газовом котле

В системах отопления частных домов и многоквартирных зданий газовые котлы играют ключевую роль в обеспечении комфортной температуры. Одним из важнейших элементов, обеспечивающих стабильную и безопасную работу такого оборудования, является расширительный бак. Этот компонент часто недооценивают, но его функция критически важна: он компенсирует изменения объёма теплоносителя при нагреве, предотвращая скачки давления, которые могут привести к поломке котла или разрыву труб.

Что такое расширительный бак и зачем он нужен

Расширительный бак — это герметичная ёмкость, предназначенная для компенсации теплового расширения жидкости в замкнутой системе отопления. Когда вода нагревается, её объём увеличивается примерно на 4–5% при переходе от 10 °C до 90 °C. В закрытой системе, где нет возможности для свободного выхода лишнего объёма, это создаёт опасное повышение давления. Без расширительного бака такой рост может привести к срабатыванию аварийного клапана, течи в соединениях или даже к разрушению котла.

Бак принимает на себя избыток теплоносителя, временно «забирая» его из контура. Это позволяет поддерживать давление в допустимых пределах — обычно от 1,0 до 2,5 бар. Современные газовые котлы, особенно настенные модели, чаще всего оснащаются мембранными (закрытыми) расширительными баками, интегрированными прямо в корпус устройства. Однако в крупных системах используются внешние баки большего объёма.

Устройство и принцип работы расширительного бака

Закрытый мембранный расширительный бак состоит из металлического корпуса, разделённого эластичной мембраной на две камеры: газовую и жидкостную. Газовая часть заполнена воздухом или азотом под определённым начальным давлением (обычно 0,8–1,2 бар). Жидкостная камера соединена с системой отопления через фитинг.

Когда котёл начинает нагревать воду, её объём увеличивается. Избыток теплоносителя поступает в бак, растягивая мембрану и сжимая газ в противоположной камере. При остывании система сжимается, и сжатый газ выталкивает воду обратно в контур. Таким образом, давление остаётся стабильным на всём протяжении цикла.

Шаги работы расширительного бака

1. Начальное состояние: бак заполнен воздухом под давлением, мембрана в исходном положении.
2. Нагрев теплоносителя: вода расширяется, избыток поступает в бак.
3. Сжатие газа: мембрана прогибается, увеличивая объём жидкостной камеры.
4. Остывание: давление газа возвращает воду в систему.
5. Цикл повторяется при каждом включении котла.

Виды расширительных баков: открытые и закрытые

Существует два основных типа расширительных баков — открытые и закрытые. Их конструкция, способ установки и эффективность значительно различаются.

Открытые баки представляют собой простые ёмкости, сообщающиеся с атмосферой. Они устанавливаются в верхней точке системы и позволяют лишнему теплоносителю свободно вытекать при переполнении. Однако такие системы теряют воду, требуют постоянного контроля уровня и подвержены коррозии из-за контакта с кислородом. Кроме того, они не подходят для систем с принудительной циркуляцией.

Закрытые (мембранные) баки — современный стандарт. Они полностью герметичны, не теряют теплоноситель и работают в автоматическом режиме. Благодаря мембране, отделяющей воду от газа, достигается высокая надёжность и длительный срок службы. Такие баки могут быть:

• Сменной мембраной (диафрагменные) — мембрана заменяется при износе;
• С несменной мембраной — дешевле, но менее ремонтопригодны;
• Баллонного типа — мембрана выполнена в форме груши, что снижает риск повреждения.

Как выбрать объём расширительного бака

Правильный выбор объёма бака — ключевой фактор стабильной работы системы. Слишком маленький бак не справится с компенсацией расширения, что вызовет скачки давления. Слишком большой — экономически нецелесообразен и займёт лишнее место.

Для расчёта используется формула:

V = (V_сист × k) / (1 – (P_min / P_max))

где:

• V_сист — общий объём теплоносителя в системе (в литрах);
• k — коэффициент теплового расширения (для воды ~0,04 при 90 °C);
• P_min — начальное давление в баке (бар);
• P_max — максимальное рабочее давление (обычно 3 бар).

На практике применяют упрощённое правило: объём бака должен составлять 10–12% от общего объёма теплоносителя. Например, для системы на 300 литров подойдёт бак на 30–36 литров.

Ориентировочные рекомендации по объёму

• До 100 л теплоносителя — 8–12 л бак;
• 100–200 л — 18–24 л;
• 200–400 л — 35–50 л;
• Свыше 400 л — два бака или один на 80+ литров.

Монтаж и настройка расширительного бака

Установка расширительного бака должна выполняться строго по инструкции производителя. Для внутренних баков (встроенных в котёл) настройка проводится на заводе, но при использовании внешнего бака требуется ручная подготовка.

Перед подключением необходимо:

• Проверить целостность корпуса и мембраны;
• Измерить начальное давление в воздушной камере манометром;
• Настроить давление на 0,1–0,2 бар ниже статического давления системы.

Например, если в системе при холодной воде давление составляет 1,2 бар, начальное давление в баке должно быть 1,0 бар. Это обеспечивает «мягкий» приём первой порции расширяющейся воды.

Бак устанавливается на обратной магистрали перед циркуляционным насосом, чтобы минимизировать гидроудары. Подключение осуществляется через шаровой кран и предохранительный клапан для возможности демонтажа без слива системы.

Пошаговая настройка

1. Отключите котёл и сбросьте давление в системе.
2. С помощью насоса или компрессора проверьте и отрегулируйте давление в воздушной камере.
3. Подключите бак к системе через фитинг.
4. Заполните систему теплоносителем.
5. Проверьте давление при нагреве до рабочей температуры.
6. Убедитесь, что аварийный клапан не срабатывает.

Обслуживание и проверка работоспособности бака

Регулярное техническое обслуживание расширительного бака — обязательное условие долгой эксплуатации. Рекомендуется проводить диагностику не реже одного раза в год, желательно перед началом отопительного сезона.

Основные процедуры:

• Визуальный осмотр на наличие коррозии, течей, деформаций;
• Проверка давления в воздушной камере при отключённой системе;
• Контроль целостности мембраны (если при нажатии на золотник вытекает вода — мембрана повреждена);
• Оценка состояния фитингов и креплений.

Для проверки используйте автомобильный манометр. Если давление ниже нормы — подкачайте воздух. Если мембрана порвана, бак подлежит замене или ремонту (в случае сменной мембраны).

Признаки неисправности

• Частое срабатывание предохранительного клапана;
• Плавающее давление в системе;
• Стук в трубах при включении котла;
• Холодные радиаторы при работающем котле (возможно, бак «захлёбнулся»).

Типичные неисправности и способы их устранения

Несмотря на простоту конструкции, расширительные баки могут выходить из строя. Ниже — самые распространённые проблемы и пути их решения.

1. Разрыв мембраны

Причиной может быть гидроудар, превышение давления или естественный износ. Симптомы: вода вытекает из золотника, давление нестабильно. Решение: заменить мембрану (если возможно) или весь бак.

2. Утечка воздуха из газовой камеры

Происходит через неплотности в золотнике или корпусе. Давление падает, бак перестаёт выполнять функции. Устранение: подкачка воздуха, замена золотника или бака.

3. Перекачанный бак

Избыточное давление в воздушной камере не даёт воде войти в бак. Система работает как без него. Решение: стравить воздух до нужного уровня.

4. Коррозия корпуса

Чаще встречается в старых стальных баках. Приводит к течи. Профилактика: использование баков из нержавеющей стали или с полимерным покрытием.

Экспертное мнение

Вопросы и ответы

Заключение

Расширительный бак — не просто дополнительная деталь, а жизненно важный элемент системы отопления. Он обеспечивает стабильность давления, продлевает срок службы котла и защищает от аварий. Понимание его устройства, правильный подбор объёма и регулярное обслуживание — основа надёжной и безопасной работы всей отопительной системы.

• Расширительный бак компенсирует тепловое расширение теплоносителя.
• Закрытые мембранные баки — стандарт для современных котлов.
• Объём бака должен быть 10–12% от общего объёма системы.
• Давление в баке настраивается перед запуском и проверяется ежегодно.
• Повреждённый бак необходимо заменить — ремонт возможен только при сменной мембране.
