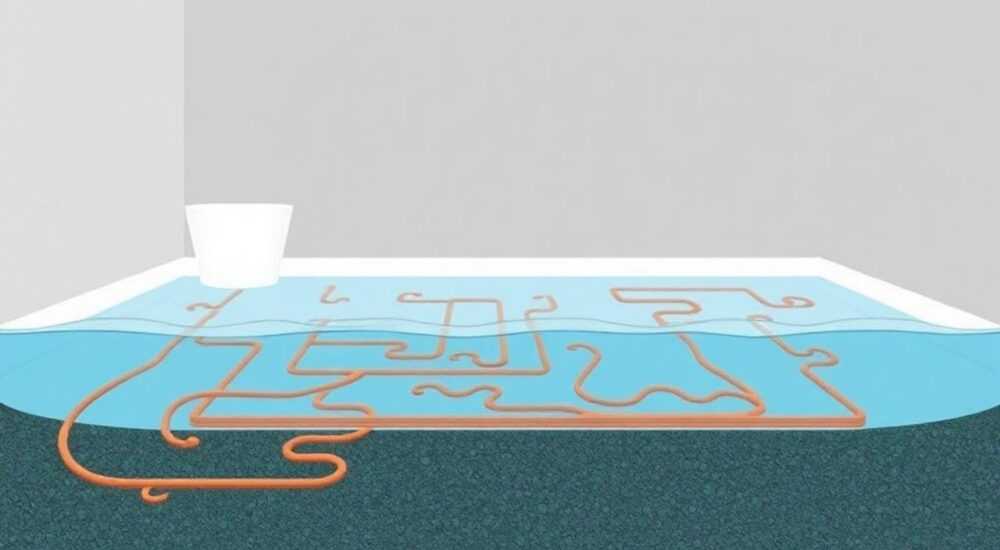

Как работает теплый пол водяной

Водяной тёплый пол — это система обогрева помещений, в которой теплоноситель циркулирует по трубам, уложенным в стяжке под напольным покрытием. Основная идея заключается в равномерном распределении тепла снизу вверх, создавая комфортный микроклимат без сквозняков и пересушивания воздуха. Такой тип отопления особенно эффективен в частных домах и коттеджах, где можно организовать автономную систему.

Как работает водяной тёплый пол: принцип действия

Принцип работы водяного тёплого пола основан на передаче тепла от нагретого теплоносителя (обычно воды) через трубы к бетонной стяжке, а затем — к полу и воздуху в помещении. Это форма низкотемпературного отопления, где температура поверхности пола составляет 26–35 °C, что создаёт ощущение комфорта без перегрева.
Тепло распространяется по законам физики: тёплый воздух поднимается, холодный опускается. Благодаря этому прогрев происходит равномерно, начиная с нижней части помещения. В отличие от радиаторов, где конвекция вызывает сквозняки и запылённость, тёплый пол обеспечивает мягкое, инфракрасное излучение, аналогичное солнечному теплу.
Система подключается к источнику тепла — чаще всего к газовому или электрическому котлу. Циркуляционный насос обеспечивает движение воды по контурам. Температура контролируется термостатом и смесительным узлом, который подмешивает остывшую воду для поддержания нужного режима.
Представьте, что вы идёте босиком по полу зимой. Если это обычный пол — он будет холодным. А если это водяной тёплый пол — вы почувствуете мягкое тепло, как будто солнце светит прямо под ногами.

Основные компоненты системы

Для полноценной работы водяного тёплого пола требуется несколько ключевых элементов, каждый из которых выполняет свою функцию. Без грамотного подбора и согласования компонентов система не будет эффективной.

• Трубы — основной элемент, по которому циркулирует теплоноситель. Чаще всего используются сшитый полиэтилен (PEX), металлопластик или медные трубы. PEX устойчив к коррозии и температурным перепадам, имеет длительный срок службы — до 50 лет.
• Коллекторный узел — «сердце» системы. Он распределяет потоки воды между контурами, регулирует температуру и давление. Укомплектован расходомерами, клапанами и автоматикой.
• Циркуляционный насос — обеспечивает движение теплоносителя. Мощность подбирается в зависимости от протяжённости контуров и гидравлического сопротивления.
• Смесительный узел — смешивает горячую воду из котла с остывшей из обратки, чтобы поддерживать оптимальную температуру (обычно 35–45 °C).
• Термостат и датчики — контролируют температуру пола и воздуха, включают/выключают насос при необходимости.
• Утеплитель — экструдированный пенополистирол (XPS) или пенополистирол высокой плотности. Предотвращает теплопотери вниз, направляя тепло в помещение.
• Армирующая сетка и демпферная лента — обеспечивают жёсткость стяжки и компенсируют температурные расширения.

Типы укладки и конструктивные решения

Существует несколько способов монтажа водяного тёплого пола, отличающихся по технологии, скорости монтажа и весовой нагрузке на перекрытия.

Бетонная система («мокрая»)

Наиболее распространённый метод. Трубы укладываются на утеплитель, фиксируются сеткой или специальными креплениями, затем заливаются цементно-песчаной стяжкой толщиной 5–7 см. После высыхания (28 дней) укладывается финишное покрытие.
Преимущества: высокая теплоёмкость, равномерный прогрев, долгий срок службы.
Недостатки: большой вес, длительный срок высыхания, сложность ремонта.

Лёгкая система («сухая»)

Используется на деревянных перекрытиях или при ограниченной нагрузке. Трубы помещаются в специальные модули из ДСП или фанеры с пазами, которые затем накрываются ГВЛ или OSB.
Преимущества: быстрый монтаж, меньший вес, возможность укладки без стяжки.
Недостатки: ниже теплоотдача, чувствительность к качеству материалов.

Модульная система

Готовые панели с заложенными каналами для труб. Устанавливаются на черновой пол, сверху — напольное покрытие. Подходит для реконструкций и помещений с низкими потолками.

Пошаговая установка водяного тёплого пола

Монтаж водяного тёплого пола — процесс трудоёмкий, но выполнимый при соблюдении технологии. Ниже приведён алгоритм для бетонной системы.

1. Подготовка основания. Поверхность выравнивается, очищается от мусора. При необходимости делается черновая стяжка.
2. Укладка утеплителя. Плиты XPS стыкуются внахлёст, швы проклеиваются алюминиевым скотчем. Толщина — 30–50 мм в регионах с холодным климатом.
3. Монтаж демпферной ленты. Она крепится по периметру стен, компенсируя расширение стяжки при нагреве.
4. Установка коллекторного шкафа. Размещается в удобном месте, подключается к подаче и обратке.
5. Разметка и укладка труб. Используется «змейка» или «улитка». Шаг укладки — 10–30 см, в зависимости от теплопотерь.
6. Опрессовка системы. Перед заливкой стяжки трубы заполняются водой под давлением 4–6 атм на 24 часа для проверки герметичности.
7. Заливка стяжки. Применяется готовая смесь для тёплых полов или классический раствор с пластификатором. Толщина — не менее 5 см над трубой.
8. Выдержка и сушка. Стяжка сохнет минимум 28 дней. Первый запуск — только после этого, с постепенным повышением температуры.
9. Подключение к котлу и настройка. Система интегрируется в отопительный контур, настраивается терморегулятор.

Преимущества и недостатки водяного тёплого пола

Преимущества

• Экономичность. По сравнению с электрическими тёплыми полами, водяные потребляют в 2–3 раза меньше энергии при аналогичной площади.
• Комфорт. Тепло распределяется равномерно, исключены сквозняки и пересушивание воздуха.
• Долговечность. Срок службы труб — до 50 лет, стяжки — более 30 лет.
• Автономность. Не зависит от скачков напряжения в сети.
• Эстетика. Нет радиаторов, свободное пространство на стенах.

Недостатки

• Сложность монтажа. Требуется проект, точный расчёт, квалифицированные специалисты.
• Длительный запуск. Система набирает температуру от нескольких часов до суток.
• Ограничения на этажах. В многоквартирных домах установка запрещена или требует разрешения.
• Риск протечки. Хотя современные трубы надёжны, последствия утечки могут быть серьёзными.
• Высота потолков. Бетонная система «съедает» 7–10 см высоты.

Распространённые ошибки при монтаже и эксплуатации

Даже при использовании качественных материалов система может работать неэффективно из-за типичных просчётов.

• Недостаточный утеплитель. Тонкий слой XPS приводит к потерям тепла в перекрытие. Рекомендуется не менее 50 мм в холодных регионах.
• Отсутствие гидроизоляции. Особенно важно в ванных и на первых этажах. Влага может повредить стяжку и утеплитель.
• Неправильный шаг укладки. Слишком большой шаг снижает теплоотдачу, слишком малый — увеличивает гидравлическое сопротивление.
• Игнорирование опрессовки. Многие заливают стяжку без проверки герметичности — риск аварии возрастает в разы.
• Неправильная настройка смесительного узла. Перегрев пола (свыше 35 °C) вреден для покрытий и здоровья.
• Запуск системы до полного высыхания стяжки. Это вызывает растрескивание и деформацию.

Экспертное мнение

При выборе системы водяного тёплого пола необходимо учитывать не только текущие условия, но и долгосрочные перспективы. Эффективность зависит от качества утепления дома, типа напольного покрытия и климата региона. Лучше всего система работает в хорошо утеплённых домах с низкими теплопотерями.
Важно провести теплотехнический расчёт: определить удельную тепловую нагрузку (Вт/м²), длину контуров, мощность котла. Без этого возможен перегрев или, наоборот, недогрев. Современные системы управления позволяют программировать режимы по времени и температуре, что дополнительно снижает расход топлива.
Не стоит экономить на компонентах. Дешёвые трубы или коллектор могут выйти из строя уже через 5–7 лет. Лучше один раз вложить средства в качественное оборудование, чем потом платить за ремонт.

Вопросы и ответы

Заключение

Водяной тёплый пол — это эффективное, экономичное и комфортное решение для отопления частных домов. Он работает по принципу равномерного распределения тепла снизу вверх, создавая здоровый микроклимат без сквозняков и пересушивания воздуха. Главное — грамотное проектирование, качественные материалы и соблюдение технологии монтажа.

• Водяной тёплый пол требует проекта и точного расчёта теплопотерь.
• Бетонная система — наиболее эффективная, но длительная в монтаже.
• Опрессовка и правильная сушка стяжки — обязательные этапы.
• В квартирах установка ограничена, предпочтительнее частные дома.
• Современные коллекторы и терморегуляторы позволяют точно управлять температурой.
