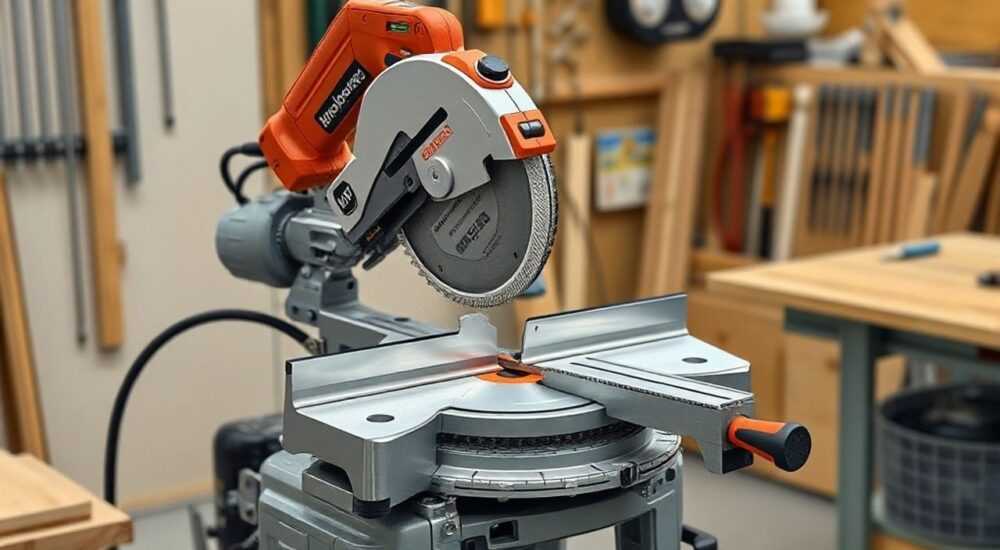

Как работает торцовочная пила с протяжкой

Торцовочная пила с протяжкой — это высокоточный инструмент, сочетающий вращение диска, поворот и наклон стола, а также возможность продольного перемещения узла реза. Благодаря протяжному механизму она способна обрабатывать широкие заготовки, обеспечивая чистый и точный рез под любым углом. Такой станок незаменим при монтаже плинтусов, карнизов, рам и других элементов, требующих идеальной подгонки.

Принцип работы торцовочной пилы с протяжкой

Торцовочная пила с протяжкой — это эволюционное развитие классической торцовки. Основное отличие заключается в возможности горизонтального перемещения режущего узла вдоль направляющих. Это позволяет распиливать заготовки шириной до 30–40 см без необходимости переворачивать или переустанавливать материал.
Работает устройство следующим образом: двигатель вращает пильный диск, который опускается вниз при нажатии на рукоятку. Одновременно оператор тянет механизм на себя (или от себя, в зависимости от модели), совершая протяжной ход. Такой подход увеличивает длину реза и даёт возможность выполнять сложные комбинированные пропилы — например, под углом 45° и с наклоном полотна.
Ключевое преимущество — стабильность. Направляющие штанги или профили обеспечивают жёсткость хода, минимизируя вибрации и биение. Это критически важно при работе с ценными породами дерева или при производстве мебели, где миллиметр имеет значение.

Что происходит во время реза?

• Пользователь фиксирует заготовку на столе, используя упоры и зажимы.
• Выставляет нужный угол поворота стола и/или наклон пильного узла.
• Опускает диск и одновременно выполняет протяжное движение.
• После завершения хода поднимает диск и освобождает деталь.

Процесс занимает несколько секунд, но его точность зависит от множества факторов: состояния диска, качества направляющих, правильности установки и соблюдения технологии.

Основные компоненты конструкции

Чтобы понимать, как работает торцовочная пила с протяжкой, важно разобраться в её «анатомии». Каждый элемент играет свою роль в обеспечении точности, безопасности и долговечности.

Двигатель и пильный диск

Двигатель — сердце устройства. Мощность варьируется от 1200 Вт у бытовых моделей до 2000 Вт и выше у профессиональных. Чем мощнее двигатель, тем легче пила справляется с твёрдыми породами (дуб, бук) и толстыми заготовками.
Пильный диск, как правило, диаметром 210–305 мм. Число зубьев влияет на тип реза:

• Мало зубьев (24–40) — быстрый, грубый рез (подходит для строгания).
• Много зубьев (60–100) — чистый, гладкий срез, минимальные сколы (для отделочных работ).

Направляющие и система протяжки

От качества направляющих зависит точность реза. Современные модели используют:

• Стальные штанги с антифрикционным покрытием.
• Алюминиевые профили с закалёнными вставками.
• Линейные подшипники для плавного хода.

Износ направляющих — одна из главных причин неточного реза. Регулярная очистка от пыли и смазка (если предусмотрено) продлевают срок службы.

Стол, упоры и зажимы

Стол обычно сделан из литого алюминия — он прочный и не деформируется. Имеет разметку углов и систему фиксации заготовки. Упоры могут быть:

• Фиксированными — для стандартных углов (0°, 45°, 90°).
• Плавными — с возможностью установки любого угла с шагом 1° или меньше.

Зажимы предотвращают смещение материала во время реза. Удобные модели имеют поворотные упоры и быстросъёмные фиксаторы.

Виды и модификации: что выбрать?

Не все торцовочные пилы с протяжкой одинаковы. Существуют различные конфигурации, каждая из которых подходит под свои задачи.

По типу протяжки

1. Горизонтальная протяжка — режущий узел движется по штангам вперёд-назад. Наиболее распространённый тип. Подходит для большинства задач.
2. Вертикальная протяжка — встречается редко. Диск опускается и одновременно смещается вбок. Требует больше места, но обеспечивает высокую жёсткость.
3. Складная (скользящая) — пильный блок установлен на выдвижных направляющих, которые «выезжают» в сторону оператора. Эргономична и безопасна.

По функционалу

• Односторонняя — рез только с одной стороны. Дешевле, но менее универсальна.
• Двусторонняя — пильный блок может двигаться в обе стороны. Позволяет резать более широкие заготовки и удобнее в эксплуатации.
• С цифровой индикацией — угол и наклон отображаются на экране. Минимизирует ошибки при настройке.

Бытовые vs Профессиональные

Как правильно использовать: пошаговая инструкция

Даже самый точный инструмент даст плохой результат, если им неправильно пользоваться. Вот как добиться идеальных результатов с торцовочной пилой с протяжкой.

1. Подготовьте рабочее место. Убедитесь, что пила установлена на ровной, устойчивой поверхности. Зафиксируйте её анкерами, если нужно. Уберите лишние предметы и пыль.
2. Установите правильный диск. Для древесины — 60–80 зубьев, для металла — специальный диск с мелкими зубьями. Проверьте затяжку фланца.
3. Настройте угол и наклон. Используйте шкалы на столе или лазерную направляющую. Для точности — проверьте угломером.
4. Зафиксируйте заготовку. Прижмите её к упору и зафиксируйте зажимом. Не держите рукой во время реза!
5. Выполните пробный рез. Сначала прорежьте ненужный обрезок, чтобы проверить угол и качество среза.
6. Выполните основной рез. Плавно опустите диск и потяните его на себя (или от себя). Не торопитесь — рывки вызывают сколы.
7. Оцените результат. Проверьте стык двух деталей. Если есть зазор — подкорректируйте угол на 0.2–0.5°.

Преимущества и недостатки протяжных пил

Как и любой инструмент, торцовочная пила с протяжкой имеет свои сильные и слабые стороны.

Преимущества

• Увеличенная ширина реза. Возможность обработки заготовок до 40 см без перестановки.
• Высокая точность. Жёсткие направляющие и качественные упоры позволяют достигать отклонений менее 0.5°.
• Универсальность. Может резать под двойным углом (compound miter), что необходимо для карнизов и рам.
• Производительность. Один рез вместо нескольких соединений — экономия времени и материалов.

Недостатки

• Большие габариты. Требует много места в мастерской.
• Высокая стоимость. Профессиональные модели стоят от 30 000 рублей и выше.
• Зависимость от обслуживания. Без регулярной чистки и смазки направляющих точность теряется.
• Шум и вибрация. Особенно при работе с твёрдыми породами.

Обслуживание и техника безопасности

Долгая жизнь инструмента начинается с правильного ухода. Даже самые надёжные модели Braun, Makita или DeWalt требуют внимания.

Еженедельное обслуживание

• Очистка стола и направляющих от смолы и пыли.
• Проверка затяжки всех крепёжных элементов.
• Осмотр пильного диска на наличие сколов и затупления.
• Смазка направляющих (если рекомендовано производителем).

Техника безопасности

• Всегда используйте защитные очки и наушники.
• Не работайте с пилой при снятом кожухе.
• Никогда не держите заготовку рукой во время реза.
• Отключайте инструмент от сети при замене диска.
• Не оставляйте включённую пилу без присмотра.

Экспертное мнение

Главный принцип выбора и использования торцовочной пилы с протяжкой — соответствие задаче. Не стоит брать профессиональную модель, если вы режете плинтус раз в год. Но и бытовой инструмент не справится с нагрузкой в условиях цеха.
Ключевые критерии:

• Жёсткость конструкции — чем тяжелее пила, тем стабильнее рез.
• Точность шкал — погрешность более 1° недопустима для монтажных работ.
• Наличие дополнительных функций — лазер, подсветка, микрорегулировка угла.

Современные модели всё чаще оснащаются системами автоматической фиксации угла (Quick-Lock), пылесборниками и даже Bluetooth-модулями для настройки через приложение. Однако базовые параметры — мощность, жёсткость и точность — остаются решающими.
Помните: даже самая совершенная пила — лишь инструмент. Результат зависит от вашего мастерства, подготовки и аккуратности.

Вопросы и ответы

Заключение

Торцовочная пила с протяжкой — это не просто инструмент, а решение для тех, кто ценит точность, скорость и качество. Она позволяет выполнять сложные резы, которые невозможно сделать на обычной пиле, и значительно повышает эффективность работы в столярке, строительстве и отделке.
Выбирая модель, ориентируйтесь не на маркетинг, а на реальные потребности: размер заготовок, тип материалов, частоту использования. Инвестиции в качественную пилу окупаются снижением брака, экономией времени и удовлетворением от результата.

• Протяжной механизм позволяет резать широкие заготовки без перестановки.
• Точность зависит от качества направляющих, диска и настройки упоров.
• Выбирайте модель по мощности, жёсткости и функционалу, а не только по цене.
• Регулярное обслуживание — залог долгой и точной работы.
• Соблюдение техники безопасности исключает травмы и поломки.
