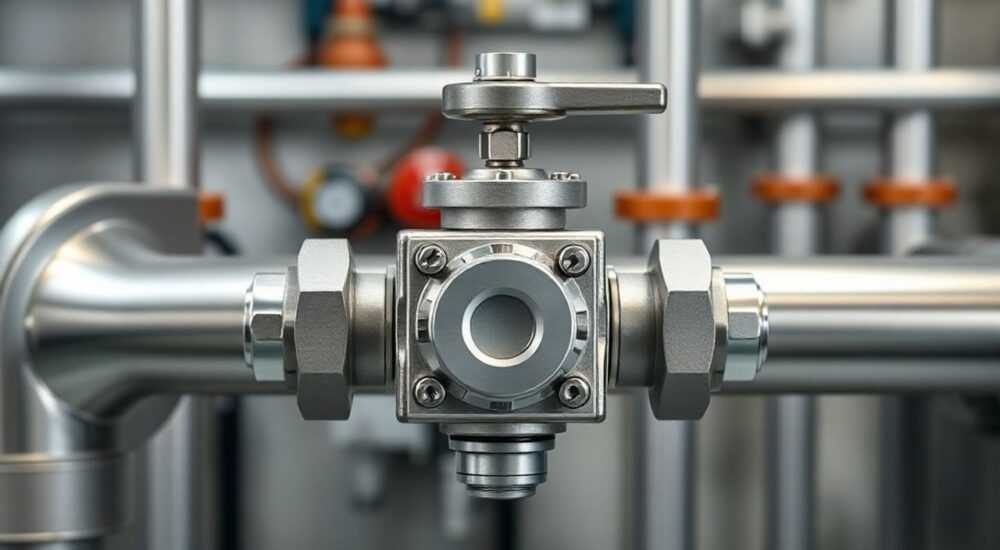

Как работает трехходовой клапан на котле

Трехходовой клапан в системе отопления с котлом — это устройство, регулирующее поток теплоносителя между котлом и отопительными контурами. Он позволяет смешивать или перераспределять горячую и остывшую воду, поддерживая стабильную температуру в радиаторах или теплых полах. Без него возможны перегрев, гидравлические дисбалансы и снижение КПД оборудования.

Назначение и принцип работы трехходового клапана

Трехходовой клапан играет ключевую роль в современных системах отопления, особенно при наличии нескольких контуров с разными температурными режимами. Например, напольное отопление требует теплоноситель с температурой 35–45 °C, тогда как радиаторы работают эффективнее при 70–80 °C. Котел же выдает воду, нагретую до максимальных значений. Чтобы избежать перегрева полов и повысить комфорт, используется трехходовой клапан, который смешивает горячий поток из котла с остывшим теплоносителем из обратки.

Клапан имеет три патрубка: один подключается к подаче от котла, второй — к обратному трубопроводу, третий — к потребителю (например, коллектору тёплого пола). Внутри корпуса расположен запорный элемент — шар или золотник, который поворачивается под действием привода. При повороте он открывает или перекрывает проходы, изменяя соотношение горячей и холодной воды.

Принцип работы основан на плавном регулировании. Если температура в контуре ниже заданной, клапан увеличивает долю горячего теплоносителя. По мере достижения нужного значения — начинает подмешивать больше охлаждённой воды. Это предотвращает резкие скачки температуры и создаёт условия для стабильной работы насоса и котла.

Как клапан влияет на КПД котла

Одна из главных задач клапана — защита котла от низкотемпературной коррозии. Современные конденсационные котлы эффективны только при низкой температуре обратки (ниже 55 °C), но если в систему поступает слишком холодная вода, это может вызвать образование конденсата внутри теплообменника. Однако если возвратная вода слишком горячая, котёл не переходит в режим конденсации, и КПД падает.

Трехходовой клапан помогает поддерживать оптимальную температуру обратки, что особенно важно при подключении тёплых полов. Без него система будет либо работать неэффективно, либо потребует дополнительных компонентов — например, байпаса или второго насоса.

Виды трехходовых клапанов: сравнение и выбор

Трехходовые клапаны различаются по конструкции, типу управления и способу монтажа. Правильный выбор зависит от типа системы, мощности котла и требований к автоматизации.

• Шаровые клапаны — используют поворотный шар с отверстием. Отличаются высокой надёжностью и долгим сроком службы. Подходят для систем с постоянным расходом.
• Золотниковые (тарельчатые) — имеют плунжер, который перемещается в осевом направлении. Более плавно регулируют поток, но чувствительны к загрязнению теплоносителя.
• Смешивающие и распределительные — первые объединяют два потока в один, вторые — разделяют один на два. В системах отопления чаще применяются смешивающие.

При выборе также учитывают пропускную способность (Kv), измеряемую в м³/ч. Она должна соответствовать расходу теплоносителя в контуре. Например, для тёплого пола площадью 100 м² при дельте температур 10 °C требуется около 0,3–0,5 м³/ч.

Схема подключения и особенности монтажа

Правильная установка трехходового клапана — залог эффективной и бесшумной работы системы. Наиболее распространённая схема — подключение к контуру тёплого пола через насосно-смесительный узел (смеситель).

Котел подаёт горячий теплоноситель на первый патрубок клапана (подача). Второй патрубок соединяется с обратным трубопроводом от пола. Третий — выводится на подачу к коллектору. Насос устанавливается на стороне подачи в контур, чтобы создавать циркуляцию.

Важно соблюдать направление потока. На корпусе клапана есть стрелка — она должна указывать от котла к потребителю. Установка «вспять» приведёт к некорректной работе и быстрому износу.

Пошаговая инструкция по монтажу

1. Отключите систему и слейте теплоноситель.
2. Установите клапан в соответствии со схемой, закрепив гаечным ключом (не перетягивайте).
3. Подключите термоголовку или сервопривод.
4. Убедитесь, что фильтр-грязевик установлен перед клапаном.
5. Заполните систему, удалите воздух, проверьте на утечки.

Распространённые неисправности и способы их устранения

Несмотря на надёжность, трехходовые клапаны могут выходить из строя. Основные причины — загрязнение, гидроудары, ошибки монтажа и отсутствие техобслуживания.

• Клапан не открывается / не закрывается — чаще всего из-за заклинившего шара или золотника. Причина — грязь в системе. Решение: демонтаж, промывка, замена при необходимости.
• Скрипы и стуки при работе — характерны для золотниковых моделей при недостаточной смазке. Устраняется профилактической разборкой и смазкой силиконовой пастой.
• Перегрев контура — клапан постоянно пропускает горячую воду. Возможна неисправность термоголовки или сервопривода. Проверьте датчик и его положение.
• Повышенный шум насоса — следствие неправильного расхода. Если клапан частично перекрыт, насос работает в нештатном режиме. Проверьте настройку Kv и балансировку.

Как работает автоматика: термоголовки, сервоприводы и контроллеры

Трехходовой клапан редко работает автономно. Он управляется внешними устройствами, которые реагируют на температуру в контуре.

Термостатическая головка — самый простой вариант. Внутри неё находится сильфон с термочувствительной жидкостью. При нагреве жидкость расширяется, выталкивая шток, который поворачивает клапан. Не требует питания, но регулирует только по температуре подачи.

Сервопривод — электромеханическое устройство, которое получает сигнал от комнатного термостата или погружного датчика. Может быть двухпозиционным (открыто/закрыто) или плавным (модулирующим). Позволяет интегрировать клапан в систему «умный дом».

Современные контроллеры позволяют программировать график работы: например, снижать температуру в ночное время или при отсутствии людей. Это экономит до 15% энергии.

Пример работы в системе тёплого пола

Представьте: вы настроили желаемую температуру пола — 28 °C. Датчик на коллекторе передаёт данные контроллеру. Если температура ниже — сервопривод поворачивает клапан, увеличивая долю горячего теплоносителя. Как только достигнуто значение — подача горячей воды уменьшается, и контур работает на циркуляции.

Такой подход исключает перегрев и создаёт равномерный обогрев. Кроме того, котёл работает в стабильном режиме, без частых включений-выключений.

Экспертное мнение

По её словам, более 60% обращений по нестабильной работе тёплых полов связаны именно с неправильно выбранным или установленным клапаном. Частая ошибка — использование шарового клапана вместо золотникового в системах с плавным регулированием.

Вопросы и ответы

Заключение

Трехходовой клапан — не просто элемент арматуры, а ключевой компонент для создания комфортного и энергоэффективного отопления. Он решает сразу несколько задач: защищает котёл, обеспечивает нужную температуру в разных контурах и предотвращает гидравлические дисбалансы. Его правильный выбор, монтаж и настройка напрямую влияют на срок службы всей системы.

• Трехходовой клапан необходим для смешения потоков в системах с разными температурными режимами.
• Выбор зависит от типа системы: золотниковый — для точного контроля, шаровой — для простоты и надёжности.
• Обязательно используйте фильтр и насос при установке.
• Автоматика (термоголовка, сервопривод) делает систему адаптивной и экономичной.
• Регулярное ТО предотвращает заклинивание и продлевает срок службы.
