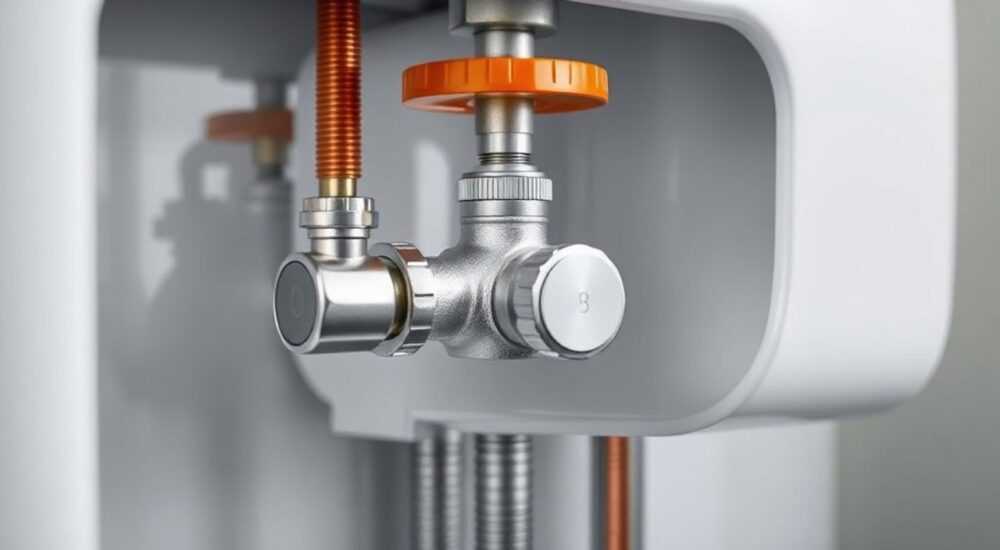

Как работает трехходовой клапан в настенном котле

В настенных газовых котлах трехходовой клапан играет ключевую роль в распределении теплоносителя между системой отопления и контуром горячего водоснабжения (ГВС). Он позволяет автоматически переключать поток воды в зависимости от текущей потребности — обеспечивать обогрев помещений или подавать горячую воду из крана. Работает клапан по принципу приоритета ГВС: как только вы открываете кран с горячей водой, датчики сигнализируют плате управления, которая отправляет команду на смену положения клапана.

Надежность и эффективность работы котла во многом зависят от исправного функционирования этого элемента. Неисправный клапан может привести к нестабильной температуре в доме, появлению «холодных» периодов при подаче горячей воды или постоянному включению-выключению насоса. Современные модели котлов используют электроприводные клапаны с сервоприводом, управляемые микроконтроллером. Они способны плавно регулировать потоки, предотвращая гидравлические удары и обеспечивая точный контроль температуры. В статье мы подробно разберем устройство, принцип действия, виды трехходовых клапанов, типичные неисправности и способы диагностики, а также дадим практические рекомендации по эксплуатации и выбору техники.

Устройство трехходового клапана: из чего он состоит

Трехходовой клапан — это гидравлический узел, имеющий три патрубка для подключения труб: один вход и два выхода (или наоборот, в зависимости от конструкции). Основные компоненты клапана включают корпус, запорный элемент (золотник или шар), уплотнители и электропривод (сервопривод). Корпус изготавливается из латуни, нержавеющей стали или термостойкого полимера. Внутри находится подвижный элемент, который изменяет направление потока жидкости при получении сигнала от платы управления.
Электропривод — это мотор с редуктором, преобразующий электрический сигнал в механическое движение. Он соединён с золотником и поворачивает его на определённый угол (обычно 90–180°), чтобы открыть нужный проход. Положение клапана контролируется концевыми выключателями или датчиками Холла, которые передают обратную связь плате. Это позволяет точно определять, какой контур в данный момент задействован.
Качественные клапаны оснащаются термозащитой и возможностью ручного переключения. Некоторые модели имеют встроенные фильтры тонкой очистки, предотвращающие попадание частиц накипи и шлама внутрь механизма. Уплотнения выполняются из EPDM или силикона — материалов, устойчивых к высокой температуре и химическим воздействиям.

Основные детали трехходового клапана

• Корпус — герметичная ёмкость с тремя патрубками, выдерживающая давление до 6 бар и температуру до 110 °C.
• Золотник — цилиндрический или шаровой элемент, вращающийся внутри корпуса и перекрывающий/открывающий каналы.
• Электропривод — шаговый двигатель с редуктором, обеспечивающий плавное или дискретное переключение.
• Концевые выключатели — миниатюрные контакты, сигнализирующие о достижении крайних положений («отопление» / «ГВС»).
• Клеммная колодка — разъём для подключения к электронной плате котла.

Как работает трехходовой клапан: пошаговый принцип действия

Принцип работы трехходового клапана основан на приоритете горячего водоснабжения. Это означает, что при любом запросе на ГВС система временно приостанавливает подачу тепла в радиаторы и перенаправляет весь теплоноситель на нагрев воды. Давайте рассмотрим этот процесс пошагово.

1. Пользователь открывает кран с горячей водой. Датчик протока (расходомер) фиксирует движение воды и отправляет сигнал плате управления.
2. Плата анализирует запрос и определяет необходимость включения ГВС. Она отдаёт команду на срабатывание трехходового клапана.
3. Электропривод начинает поворачивать золотник, перекрывая путь теплоносителю в систему отопления и открывая путь к теплообменнику ГВС.
4. Когда клапан достигает нужного положения, концевые выключатели подтверждают переключение, и плата даёт команду на запуск горелки.
5. Теплоноситель проходит через первичный теплообменник, нагревается и передаёт энергию воде ГВС через вторичный теплообменник (пластинчатый или битермический).
6. После закрытия крана с горячей водой, клапан возвращается в исходное положение, восстанавливая циркуляцию в системе отопления.

Процесс переключения занимает от 2 до 15 секунд в зависимости от модели котла и типа клапана. Быстрые сервоприводы позволяют минимизировать время ожидания горячей воды и избежать скачков температуры.

Что происходит при работе контура отопления?

Когда ГВС не используется, трехходовой клапан находится в положении «отопление». Теплоноситель циркулирует по замкнутому контуру: насос → первичный теплообменник → радиаторы → обратно к котлу. Температура в системе поддерживается термостатом или комнатным регулятором. Клапан остаётся неподвижным до следующего запроса на горячую воду.

Типы трехходовых клапанов в настенных котлах

На рынке представлены различные типы трехходовых клапанов, отличающихся по конструкции, принципу управления и совместимости с типом теплообменника. Выбор зависит от архитектуры котла и требований к производительности.

Кроме механических различий, клапаны делятся по типу управления:

• Двухпозиционные — работают по принципу «либо-либо»: полностью включают отопление или ГВС. Самый распространённый тип.
• Плавные (пропорциональные) — могут частично открывать оба контура одновременно. Используются в котлах с модулирующей горелкой для плавного перехода.

Ещё одно важное разделение — по типу теплообменника:

• В котлах с битермическим теплообменником трехходовой клапан управляет потоком через внутреннюю и внешнюю трубу одного блока.
• В моделях с раздельными теплообменниками клапан перенаправляет воду между первичным (отопление) и вторичным (ГВС) теплообменниками.

Распространённые неисправности и способы их устранения

Трехходовой клапан — один из наиболее нагруженных узлов котла. Со временем он может выйти из строя по ряду причин. Ниже приведены типичные проблемы и методы их решения.

1. Клапан не переключается

При открытии крана с горячей водой котел продолжает греть радиаторы, а ГВС не нагревается. Возможные причины:

• Заклинивший золотник из-за накипи или шлама.
• Сгоревший электропривод.
• Обрыв провода или плохой контакт в клеммной коробке.

Диагностика: проверьте напряжение на клеммах клапана при активации ГВС. Если напряжение есть, но клапан не двигается — проблема в механизме. Часто помогает чистка или замена сервопривода.

2. Шум при переключении

Характерный щелчок или скрежет говорит о механическом износе или недостаточной смазке. Иногда шум возникает из-за гидравлического удара при резком открытии/закрытии.

3. Подтекание в месте соединения

Течь может появиться в районе корпуса или между клапаном и теплообменником. Причина — износ уплотнительных колец или нарушение затяжки фланца. Устраняется заменой прокладок и герметизации соединения.

4. Ложные срабатывания

Клапан переключается без запроса на ГВС. Возможна неисправность датчика протока или сбой платы управления. Также может быть вызвано воздушными пробками в системе.

Диагностика и проверка работоспособности клапана

Для самостоятельной диагностики можно выполнить несколько простых шагов. Однако помните: работа с газовым оборудованием требует осторожности. Если сомневаетесь — вызывайте специалиста.

1. Отключите котел от питания и перекройте газ и воду.
2. Снимите переднюю панель и найдите трехходовой клапан (обычно расположен рядом с теплообменником).
3. Проверьте состояние проводов: нет ли оплавлений, окисления или обрывов.
4. Включите котел и попросите кого-то открыть кран с горячей водой. Прислушайтесь: должен быть слышен щелчок сервопривода.
5. Используйте мультиметр для проверки напряжения (220 В переменного тока при активации ГВС).
6. Если клапан не двигается, аккуратно открутите сервопривод и попробуйте повернуть золотник отверткой. Если он не вращается — требуется чистка или замена.

Современные котлы часто выводят коды ошибок на дисплей. Например:

• E25, E35 (Baxi) — неисправность трехходового клапана.
• F22 (Vaillant) — ошибка переключения контуров.
• C6 (Ariston) — блокировка из-за несрабатывания клапана.

Эти коды помогают быстро локализовать неисправность.

Экспертное мнение

Правильная работа трехходового клапана напрямую влияет на комфорт и энергоэффективность системы. Регулярное техническое обслуживание раз в год позволяет выявить начальные признаки износа: повышенный шум, медленное переключение, подтекание. Особенно важно использовать качественную воду — установка фильтра тонкой очистки и умягчителя значительно продлевает жизнь клапана.
В новых моделях котлов всё чаще применяются самодиагностируемые клапаны с датчиками положения. Они могут сообщать о снижении скорости переключения или увеличении сопротивления вращению, предупреждая о будущей поломке. Также появляются модели с керамическими золотниками, устойчивыми к истиранию и коррозии.
При выборе котла обращайте внимание на наличие сервисного доступа к клапану. Удобная конструкция позволяет быстрее менять сервопривод без демонтажа всего узла. Это снижает стоимость ремонта и время простоя оборудования.

Вопросы и ответы

Заключение

Трехходовой клапан — важнейший элемент настенного газового котла, отвечающий за распределение теплоносителя между отоплением и горячим водоснабжением. Его правильная работа обеспечивает комфорт, стабильную температуру и долгий срок службы оборудования. Понимание принципа действия, типов и возможных неисправностей помогает своевременно выявлять проблемы и принимать меры.

• Трехходовой клапан переключает поток между отоплением и ГВС по принципу приоритета.
• Неисправности проявляются в виде шума, течи, отказа переключения или ошибок на дисплее.
• Диагностика включает проверку напряжения, подвижности золотника и состояния проводки.
• Срок службы клапана — 7–10 лет, при жесткой воде — меньше.
• Профилактика: фильтры, умягчение воды, ежегодное ТО.
