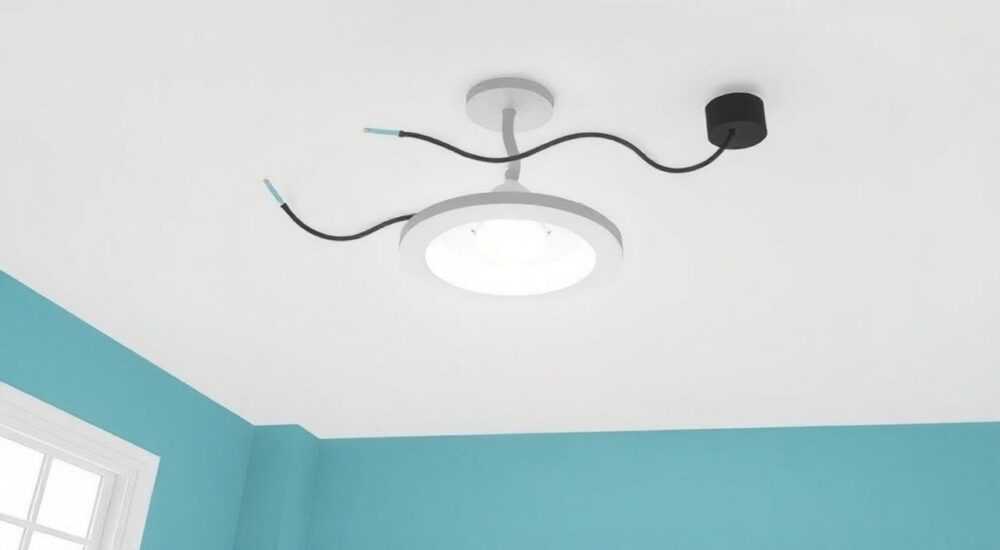

Как раскинуть проводку на потолке под точечные светильники

Проводка под точечные светильники на потолке — это важный этап электромонтажа, требующий точности, знания норм ПУЭ и внимания к деталям. Неправильно проложенные кабели могут привести не только к нестабильной работе освещения, но и к перегреву, короткому замыканию или даже пожару. Главное — спланировать схему до начала отделочных работ, выбрать подходящие материалы и соблюдать правила соединения проводов.

Планирование схемы расположения светильников

Перед началом любых электромонтажных работ необходимо создать детальную схему. Она включает расположение точечных светильников, выключателей, распределительных коробок и маршрутов прокладки кабеля. Схема помогает минимизировать расход провода, избежать путаницы при подключении и обеспечить равномерное освещение.
Располагайте светильники с учётом функционального назначения помещения. В гостиной или спальне оптимальная дистанция между приборами — 60–80 см. Для рабочих зон, например, над кухонным островом или столом, используйте более плотную группировку. Избегайте установки светильников прямо над окнами или в углах — это создаёт тени и снижает эффективность освещения.
Количество светильников рассчитывается исходя из площади и требуемой освещённости. По нормам СНиП 23-05-95, для жилых комнат требуется 150 люкс, для кухни — 200 люкс. При средней мощности светодиодного источника (5–7 Вт) можно ориентироваться на 1 светильник на 1,2–1,5 м². Например, для комнаты 18 м² понадобится 12–15 точечных светильников.

Подумайте о группировке светильников. Если планируется использовать двух- или трёхклавишный выключатель, разделите приборы на логические группы: основное освещение, акцентное, декоративное. Это даёт гибкость управления и экономит электроэнергию.

Как чертить схему: практические шаги

1. Нанесите на план помещения контуры стен, окон и дверей в масштабе.
2. Отметьте место установки распределительной коробки (обычно рядом с входом в комнату).
3. Разместите светильники по сетке, соблюдая симметрию и отступ от стен не менее 20–30 см.
4. Проложите маршрут кабеля от коробки к первому светильнику и далее — шлейфом или звездой.
5. Обозначьте точки подключения, тип кабеля и маркировку (L, N, PE).

Выбор кабеля и материалов для монтажа

Правильный выбор кабеля — залог безопасности и долговечности системы. Для внутренней прокладки в жилых помещениях рекомендуется использовать кабель ВВГнг-Ls (в поливинилхлоридной оболочке, негорючий, с низким дымовыделением). Сечение — 3×1,5 мм²: три жилы (фаза, ноль, земля), достаточные для нагрузки до 4,1 кВт при длине линии до 30 м.
Если общая мощность светильников превышает 2,5 кВт, лучше увеличить сечение до 2,5 мм². Это актуально для больших гостиных или коммерческих помещений с плотной застройкой светильников. Кабель меньшего сечения (например, 1,0 мм²) использовать нельзя — он перегревается и не соответствует требованиям ПУЭ.
Для прокладки в пустотах, за подвесными потолками или в стенах применяются гофрированные трубки (гофротрубы) из ПВХ. Они защищают кабель от механических повреждений, упрощают замену и обеспечивают дополнительную пожаробезопасность. Диаметр гофры выбирается с запасом: для одного кабеля 3×1,5 мм² подойдёт гофра Ø16 мм.

Не забывайте про распределительные коробки. Они должны быть доступны для обслуживания, установлены в соответствии с правилами (на уровне не ниже 15 см от потолка) и иметь достаточный объём для всех соединений. Использование «скруток» без изоляции или в недоступных местах запрещено ПУЭ.

Этапы прокладки проводки на потолке

Монтаж проводки выполняется до отделочных работ. Последовательность действий зависит от типа потолка, но базовый алгоритм остаётся неизменным.

1. Подготовьте поверхность: очистите от пыли, отметьте места установки светильников, коробок и маршруты прокладки.
2. Пробейте штробы или просверлите отверстия для подвода кабеля от стены к потолку. В бетоне используйте перфоратор с коронкой; в гипсокартоне — обычную дрель.
3. Установите распределительную коробку и закрепите её дюбелями или алебастром.
4. Проложите гофрированную трубку по намеченной трассе, закрепляя хомутами через каждые 30–40 см.
5. Протяните кабель внутрь гофры, оставляя запас на концах.
6. Выполните монтаж посадочных мест для светильников: в бетоне — ниши, в ГКЛ — отверстия по диаметру.
7. Подключите кабель к первой точке, затем последовательно ко всем остальным.

При шлейфовом подключении (последовательном) кабель идёт от одного светильника к другому. Этот способ экономичен, но при выходе из строя одного соединения может отключиться вся группа. Альтернатива — подключение «звездой», когда каждый светильник подключается отдельно к распределительной коробке. Так надёжнее, но затратнее по кабелю.

Как сделать отверстия под светильники

• Для гипсокартонных потолков используйте коронку по металлу диаметром на 5–10 мм меньше корпуса светильника.
• Перед сверлением закрепите гипсокартон, чтобы избежать сколов.
• В бетонных перекрытиях применяйте алмазную коронку с водяным охлаждением.
• Очистите отверстия от пыли и заусенцев.

Соединение проводов: способы и ошибки

Неправильное соединение — главная причина перегрева и возгорания. Скрутки, даже хорошо изолированные, со временем ослабевают. Современные нормы требуют использовать только надёжные методы: опрессовку, сварку или пружинные клеммы.
Наиболее популярны клеммы Wago — они просты в монтаже, обеспечивают надёжный контакт и допускают подключение многопроволочных и однопроволочных жил. Для осветительных линий подойдут серии 222 (на 3 провода) или 273 (на 4 провода, с рычажком).

• Очистите концы проводов от изоляции на 10–12 мм.
• Вставьте жилы в клемму до щелчка.
• Убедитесь, что провод не выскакивает при лёгком потягивании.
• Спрячьте клемму в распределительную коробку.

Избегайте типичных ошибок:

• Соединение алюминиевых и медных проводов напрямую — вызывает гальваническую коррозию.
• Перегрузка клемм — не более указанного количества проводов.
• Использование изоляционной ленты вместо термоусадки или колпачков.

Особенности для натяжных и подвесных потолков

Натяжные и подвесные потолки требуют особого подхода. Основное правило — все работы по прокладке кабеля и установке светильников завершаются до монтажа полотна.
Для натяжных потолков важно:

• Устанавливать термокольца на места врезки светильников — они предотвращают прожиг ПВХ-полотна.
• Использовать только светодиодные лампы с низким тепловыделением (до 50°C).
• Фиксировать провода до натяжения, чтобы избежать провисания.

В подвесных системах (армстронг, реечные) кабель прокладывается в пустотах между плитами. Здесь критично использовать огнестойкие материалы и избегать провисания. Рекомендуется применять кабель с маркировкой нг-HF (низкое выделение газов и дыма).

Пример: монтаж в гипсокартонном потолке

1. Смонтируйте каркас и листы ГКЛ.
2. Нанесите разметку по схеме.
3. Вырежьте отверстия коронкой.
4. Проложите гофру от распределительной коробки к первому светильнику.
5. Подключите провода к клеммам.
6. Установите светильники после шпаклёвки и покраски.

Экспертное мнение

Главный принцип безопасного монтажа — «лучше один раз сделать правильно, чем потом исправлять аварии». Планирование должно включать не только количество светильников, но и будущую расстановку мебели, возможные переделки интерьера. Заложите резервные кабели для будущих изменений.
Автоматизация освещения становится стандартом. Учитывайте возможность подключения диммеров, датчиков движения или умных систем (например, на базе Shelly или Z-Wave). Для этого заранее прокладывайте дополнительные жилы или отдельный кабель управления.
Не экономьте на качестве компонентов. Дешёвые клеммы, кабели сомнительного происхождения и игнорирование гофры — прямой путь к проблемам. Инвестиции в надёжные материалы окупаются безопасностью и отсутствием ремонтов.

Вопросы и ответы

Заключение

Прокладка проводки под точечные светильники — ответственный процесс, требующий соблюдения технических норм, точного планирования и качественных материалов. От правильности монтажа зависит не только комфорт, но и безопасность жильцов.

• Всегда проектируйте схему до начала работ с учётом нагрузки и эргономики.
• Используйте кабель ВВГнг-Ls 3×1,5 мм² в гофре — это стандарт безопасности.
• Соединяйте провода только с помощью клемм Wago, опрессовки или сварки.
• Для натяжных и подвесных потолков соблюдайте температурные и монтажные ограничения.
• Проверяйте всю линию перед подключением и заделкой.
